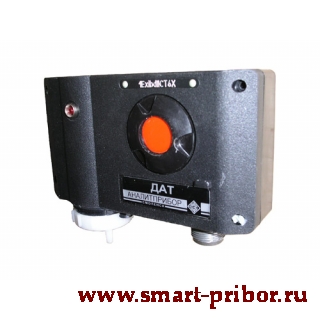

ДАТ-М датчик - сигнализатор термохимический
Предназначен для контроля довзрывоопасных концентраций паров и суммы горючих газов в воздухе рабочей зоны помещений и открытых площадок.
- Тип сигнализаторов: тационарные, автоматические, одноканальные.
- Принцип действия: термохимический.
- Способ забора пробы: диффузионный или принудительный, за счет избыточного давления в точке отбора.
- Расположение датчика: вертикальное
Область применения:
- контроль параметров воздуха рабочей зоны промышленных объектов повышенной опасности автономно или в составе системы СКАПО, а также совместно с БПС21М;
- на добывающих и буровых платформах, в местах установки технологического оборудования в процессе переработки и добычи газа и нефти;
- в резервуарах хранения нефти и нефтепродуктов;
- на предприятиях металлургической и химической промышленности;
- на лакокрасочных производствах, производствах пластмасс и удобрений;
- на предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных;
- для применения в условиях Арктики.
Функции:
- Выдача токового сигнала, соответствующего концентрации анализируемых веществ (кроме ДАТ-М-06);
- Световая сигнализация при достижении концентрации уровня "Порог 1" (мигает индикатор красного цвета) и "Порог 2" (горит индикатор красного цвета);
- Выдача значения концентрации анализируемого вещества на цифровой индикатор;
- Выдача информации о концентрации анализируемого вещества через цифровой канал связи RS 485;
- Прием команд корректировки нуля, чувствительности, установки пороговых значений сигнализации через интерфейс RS 485.
Исполнения:
Наименование |
Поверочный компонент |
Напряжение питания, В |
Наличие цифровой индикации |
Диапазон рабочей темп., °С |
Тип выходного сигнала |
ДАТ-М-01 |
метан |
10 – 24 |
+ |
-40/+50 |
4-20 мА |
ДАТ-М-02 |
метан |
10 – 16 |
- |
-60/+50 |
4-20 мА |
ДАТ-М-03 |
метан |
10 – 24 |
- |
-60/+50 |
4-20 мА |
ДАТ-М-04 |
метан |
10 – 16 |
- |
-60/+50 |
4-20 мА |
ДАТ-М-05 |
метан |
10 – 32 |
+ |
-40/+50 |
4-20 мА |
ДАТ-М-05Х |
метан |
10 – 32 |
+ |
-40/+50 |
4-20 мА, HART |
ДАТ-М-05ХН |
метан |
10 – 32 |
+ |
-60/+50 |
4-20 мА, HART |
ДАТ-М-05Г |
гексан |
10 – 32 |
+ |
-40/+50 |
4-20 мА |
ДАТ-М-05ГХ |
гексан |
10 – 32 |
+ |
-40/+50 |
4-20 мА, HART |
ДАТ-М-05ГХН |
гексан |
10 – 32 |
+ |
-60/+50 |
4-20 мА, HART |
ДАТ-М-06 |
метан |
10 – 32 |
+ |
-40/+50 |
RS 485 |
ДАТ-М-06ТР |
метан |
10 – 32 |
+ |
-40/+50 |
4-20 мА, RS 485, реле (250В; 1,0А) |
ДАТ-М-06ТРХ |
метан |
10 – 32 |
+ |
-40/+50 |
4-20 мА, RS 485, HART, реле (250В; 1,0А) |
ДАТ-М-06ТРХН |
метан |
10 – 32 |
+ |
-60/+50 |
4-20 мА, RS 485, HART, реле (250В; 1,0А) |
ДАТ-М-06Г |
гексан |
10 – 32 |
+ |
-40/+50 |
RS 485 |
ДАТ-М-06ГТР |
гексан |
10 – 32 |
+ |
-40/+50 |
4-20 мА, RS 485, реле (250В; 1,0А) |
ДАТ-М-06ГТРХ |
гексан |
10 – 32 |
+ |
-40/+50 |
4-20 мА, RS 485, HART, реле (250В; 1,0А) |
ДАТ-М-06ГТРХН |
гексан |
10 – 32 |
+ |
-60/+50 |
4-20 мА, RS 485, HART, реле (250В; 1,0А) |
Технические характеристики
Параметр |
Значение |
Диапазон измерения, %НКПР |
0 – 50 |
Диапазон показаний (для ДАТ-М-01, ДАТ-М-05, ДАТ-М-06), %НКПР |
0 – 100 |
Регулируемые пороги срабатывания для ДАТ-М-01, ДАТ-М-02, ДАТ-М-05, ДАТ-М-06, %НКПР |
Порог1 - 7 |
Порог срабатывания для ДАТ-М-03, ДАТ-М-04 (Уточняется при заказе) |
11 |
Выходной сигнал |
4 – 20мА |
Оперативность срабатывания сигнализации, с, не более |
15 |
Время прогрева, мин, не более |
5 |
Период работы без обслуживания, мес |
6 |
Питание, В |
|
Габариты, мм |
|
Масса, кг, не более |
|
Срок службы прибора, лет, не менее: |
|
Дополнительные технические характеристики ДАТ-М
Наименование |
Обозначение |
Схема подключения |
Выходной сигнал |
Индикация |
Защита |
ДАТ-М-01 |
ИБЯЛ.413216.044 |
три провода |
вытекающий ток, гальванически связан |
Цифровая |
Внешние воздействия: IP 54 |
ДАТ-М-02* |
ИБЯЛ.413216.044-01 |
Отсутствует |
|||
ДАТ-М-03 |
ИБЯЛ.413216.044-02 |
||||
ДАТ-М-04 |
ИБЯЛ.413216.044-03 |
втекающий ток, гальванически связан |
|||
ДАТ-М-05 |
ИБЯЛ.413216.044-04 |
четыре провода |
гальванически развязан |
Цифровая |
Внешние воздействия: IP 65 |
ДАТ-М-06 |
ИБЯЛ.413216.044-05 |
RS485 |
* - ДАТ-М-02 применяется на длинных линиях связи при использовании искрозащиты.
Диапазон рабочих температур:
от -40 до +50 °С - ДАТ-М-01, ДАТ-М-05, ДАТ-М-06;
от -60 до +50 °С - ДАТ-М-02, ДАТ-М-03, ДАТ-М-04.
Совместимость оборудования с ДАТ-М:
БПС-21М с взрывозащитой используется совместно с датчиками ДАТ-М-01, ДАТ-М-02, ДАТ-М-03;
БПС-21 с взрывозащитой используется совместно с датчиком ДАТ-М-04;
БПС-21М без взрывозащиты используется совместно с ДАТ-М-05;
СКАПО
БПС-21М-М используется совместно с ДАТ-М-06;
Пульт контроля
БМС совместно с ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-0
Стандартная комплектация:
- Датчик-газоанализатор ДАТ-М;
- Принадлежности и запасные части;
- Техническая и эксплуатационная документация.
Дополнительно поставляется:
- Термохимический датчик, взамен выработавшего ресурс;
- Комплект чувствительных элементов;
- Вентиль точной регулировки ВТР;
- Индикатор расхода ИР;
- Баллоны с поверочными смесями;
- Трубка поливинилхлорид 4х1,5мм;
- Защитный фильтр для ТХД;
- Колпачок, защищающий от ветра;
- Пульт контроля.
