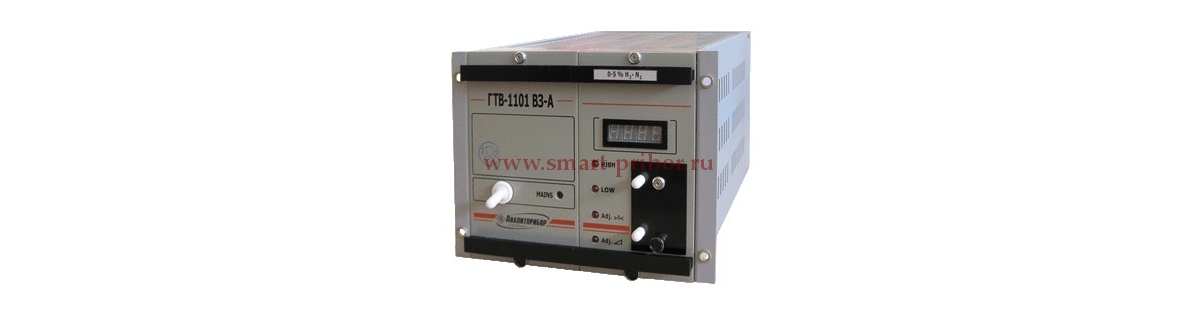

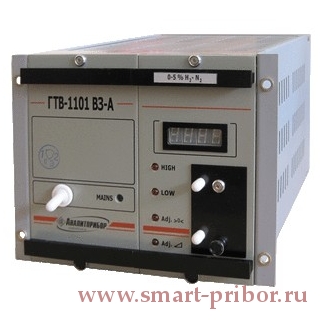

ГТВ-1101ВЗ-А взрывозащищенный газоанализатор водорода (атомное исполнение)

Предназначен для непрерывного автоматического измерения объемной доли водорода в углеводородах, в кислороде, в азоте, в воздухе, а так же кислорода в водороде.

Область применения: нефтеперерабатывающие заводы, электролизные установки, контроль утечек водорода в охлаждающей системе турбогенераторов и других технологических установках.

  • Тип газоанализатора: стационарный.
  • Способ забора пробы: диффузионный или принудительный.
  • Принцип работы: термокондуктметрический.

Предназначен для непрерывного автоматического измерения объемной доли водорода в углеводородах, в кислороде, в азоте, в воздухе, а так же кислорода в водороде.

Область применения: нефтеперерабатывающие заводы, электролизные установки, контроль утечек водорода в охлаждающей системе турбогенераторов и других технологических установках.

  • Тип газоанализатора: стационарный.
  • Способ забора пробы: диффузионный или принудительный.
  • Принцип работы: термокондуктметрический.

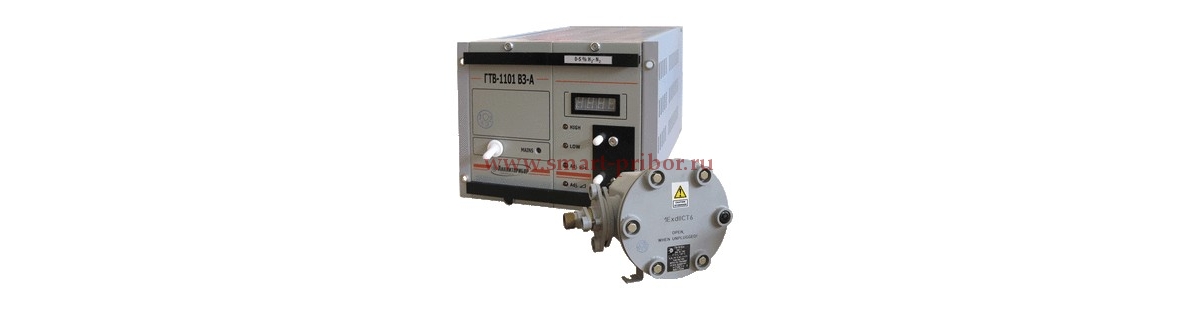

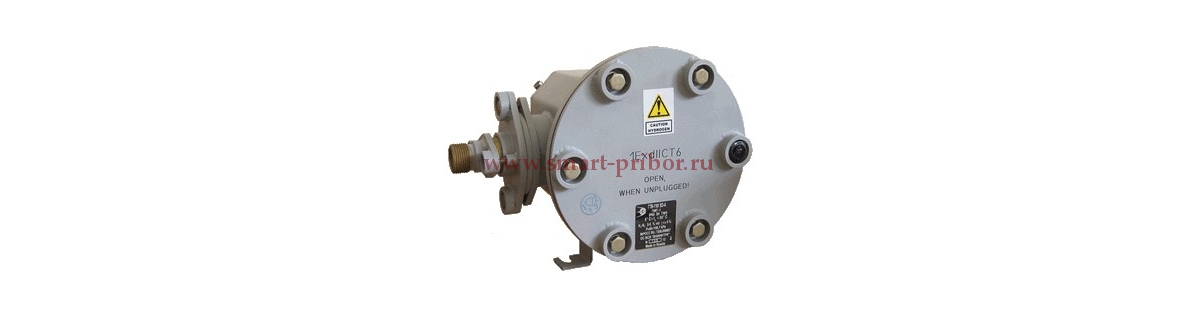

Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного (ПИ) и выносных преобразователей первичных (ПИП), расстояние между которыми не более 300 метров. В зависимости от исполнения газоанализатор может иметь от 1-го до 4-х каналов измерения.

  Характеристики

Значения

Примечание

Диапазоны измерений, % об.:
      Н2 в азоте
      Н2 в воздухе


0-1; 0-2; 0-3;0-5; 0-20
0-1; 0-2; 0-3

осн. привед. погрешность, %:
± 4
± 4

Наличие 2 порогов сигнализации в
пределах  диапазона измерений, %

5-90

устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений)

Выходные параметры:
    унифицир. выходной сигнал, мА
    «сухие» контакты реле


0-5 или 4-20
одна группа

по заказу
для каждого порога

Температура окружающей среды, °С

+5 - +50



Параметры измеряемой среды:
    температура, °С
    давление, кПа
    влага, г/м3, не более
    пыль, г/м3, не более
    объемный расход, л/мин


+5 - +50
84 – 106,7
6
0,01
0,7 ±0,2



Напряжение питания, В

220



Масса, кг, не более:
   датчика
   измерительного блока:
        одноканального
        двухканального
        трехканального
        четырехканального


10




8

при габаритах, мм:
260х200х195

285х210х160
285х300х160
285х400х160
285х480х160

1. Газоанализатор ГТВ-1101ВЗ-А - 1 шт.
2. Комплект ЗИП - 1 компл.
3. Ведомость эксплуатационных документов - 1 экз.
4. Комплект эксплуатационных документов - 1 компл.

Примечания:

1. Ниппель ИБЯЛ.713653.007, гайка ИБЯЛ.758421.036, прокладка ИБЯЛ.754152.001-03
предназначенные для подключения к газоанализаторам газовых линий, выполненных из стальной
нержавеющей трубки 14х2, входят в комплект ЗИП, поставляемый вместе с газоанализаторами.

2. Баллоны с ГСО-ПГС предприятие-изготовитель поставляет по отдельному договору.

3. Предприятие-изготовитель поставляет по отдельному договору ремонтную документацию в
составе:

  • технические условия на ремонт;
  • руководство по ремонту;
  • конструкторскую техническую документацию на сборку/разборку;
  • программы/регламенты технического обслуживания и ремонта;
  • сборочные чертежи, чертежи деталей, имеющих срок службы меньше срока службы изделия;
  • ведомость ЗИП на ремонт.
