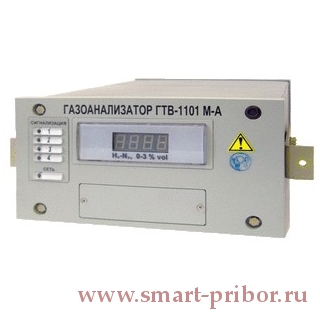

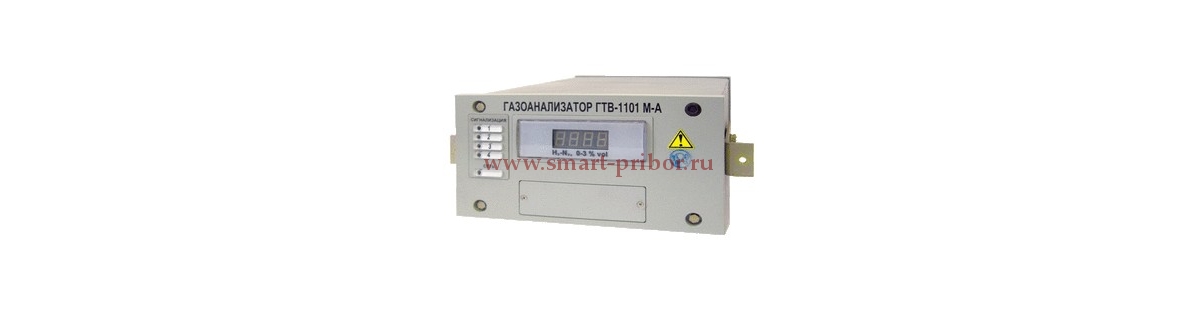

ГТВ-1101М-А газоанализатор водорода

Газоанализатор ГТВ-1101М-А предназначен для непрерывного автоматического измерения объемной доли водорода в азоте или воздухе.

Область применения газоанализатора ГТМ1101М-А - контроль технологических процессов на предприятиях атомной энергетики.

  • Тип газоанализатора: стационарный.
  • Способ забора пробы газоанализатора: принудительный.
  • Принцип работы газоанализатора: термокондуктометрический.
  • Степень защиты корпуса газоанализатора: IР54.

Газоанализатор ГТВ-1101М-А предназначен для непрерывного автоматического измерения объемной доли водорода в азоте или воздухе.

Область применения газоанализатора ГТМ1101М-А - контроль технологических процессов на предприятиях атомной энергетики.

  • Тип газоанализатора: стационарный.
  • Способ забора пробы газоанализатора: принудительный.
  • Принцип работы газоанализатора: термокондуктометрический.
  • Степень защиты корпуса газоанализатора: IР54.

Варианты климатического исполнения: ТМ3, ТМ3(экспортное), УХЛ4.

Если параметры газовой смеси на входе в газоанализатор не соответствуют вышеперечисленным, то можно использовать блок пробоподготовки БП-1-А или по желанию потребителя отдельные вспомогательные устройства (холодильник ХК-3А (ИБЯЛ.065142.005), термохолодильник-А(ИБЯЛ.418316.016), клапан предохранительный ИБЯЛ.301122.044, вентиль точной регулировки ВТР (ИБЯЛ.306577.002-04), поставляемые по отдельному договору.

 Характеристики

Значения

Примечание

Диапазоны измерений, %об.:
для  Н2

  0-1; 0-2; 0-3; 0-5;
  0-10; 0-20; 0-30; 90-100

0-1; 0-2; 0-3

0-60

анализируемая среда:
водород-азот

водород-воздух

азот-гелий

Наличие 4 порогов сигнализации в
пределах  диапазона измерений, %

  5 - 90

устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений)

Выходные параметры:
      унифицир. выходной сигнал, мА
      цифровой сигнал
      «сухие» контакты реле


0-5 или 4-20
RS232
одна группа


 переключается

для каждого порога
(0,1 – 1) А , в зависимости от напряжения и вида  нагрузки

Параметры измеряемой среды:
      температура, °С
      давление, кПа
      влага, г/м3, не более
      пыль, г/м3, не более
      объемный расход, л/мин


+5 ÷ +50
84 - 106,7
5
0,01
0,7 ± 0,2



Температура окружающей среды, °С

  +5 - +50



Напряжение питания, В

~ 220



Потребляемая мощность, ВА, не более

20



Габаритные размеры, мм

300х370х140

масса, не более 10 кг

1. Газоанализатор ГТВ-1101М-А - 1 шт.
2. Комплект ЗИП - 1 компл.
3. Ведомость эксплуатационных документов - 1 экз.
4. Комплект эксплуатационных документов - 1 компл.

Примечание:

1. Ниппель ИБЯЛ.713653.007, гайка ИБЯЛ.758421.036, прокладка ИБЯЛ.754152.001-03
предназначенные для подключения к газоанализаторам газовых линий, выполненных из стальной
нержавеющей трубки 14х2, входят в комплект ЗИП, поставляемый вместе с газоанализаторами.

2. Баллоны с ГСО-ПГС предприятие-изготовитель поставляет по отдельному договору.

3. Предприятие-изготовитель поставляет по отдельному договору ремонтную документацию в
составе:

  • технические условия на ремонт;
  • руководство по ремонту;
  • конструкторскую техническую документацию на сборку/разборку;
  • программы/регламенты технического обслуживания и ремонта;
  • сборочные чертежи, чертежи деталей, имеющих срок службы меньше срока службы изделия;
  • ведомость ЗИП на ремонт.
