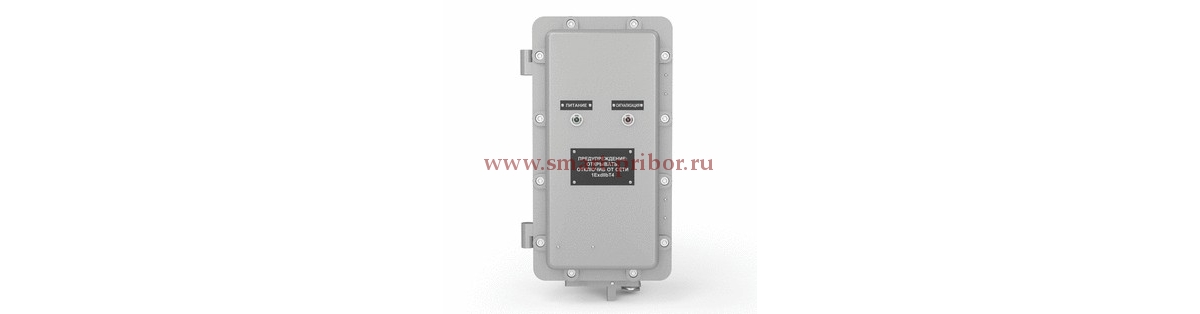

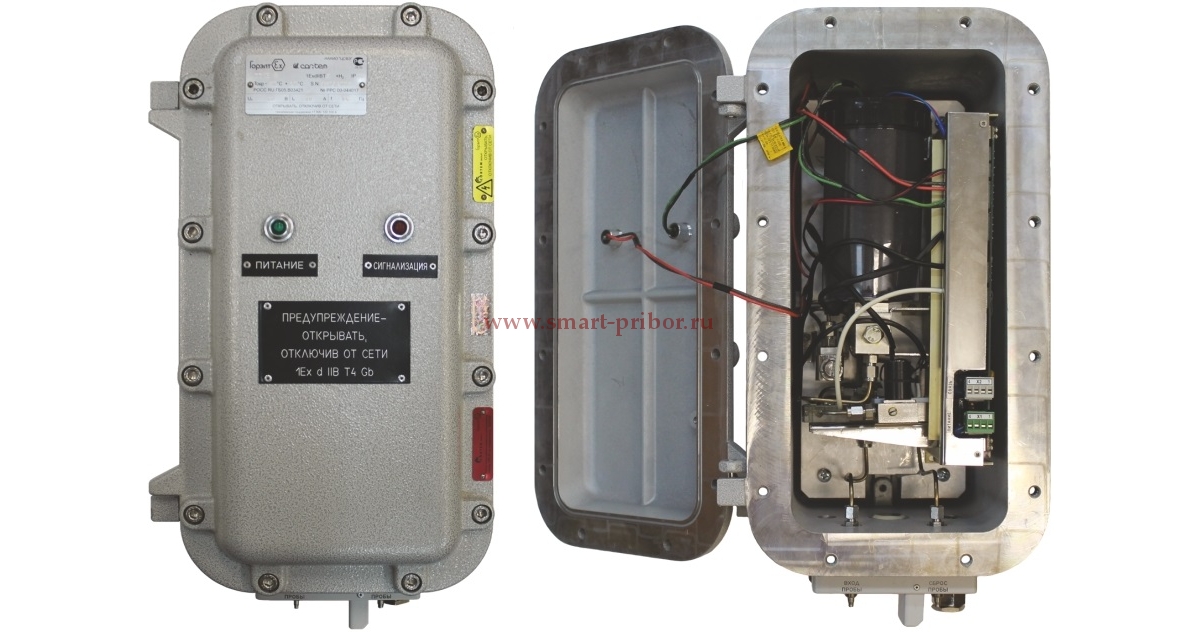

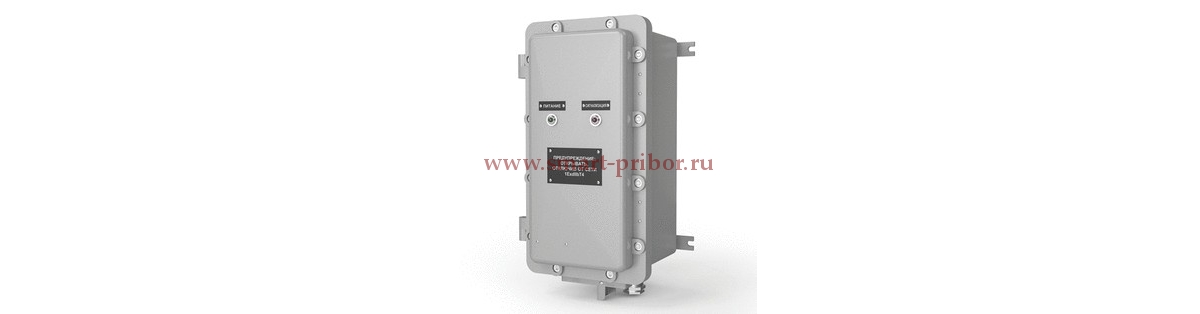

ДАРТ датчик-газоанализатор компонентов ракетного топлива
Предназначен для непрерывного автоматического измерения паров компонентов ракетного топлива (КРТ) в воздухе контролируемых помещений.
Область применения: обеспечение автоматического непрерывного контроля содержания вредных веществ: паров гидразин-гидрата или амидола в воздухе рабочей зоны помещений, в том числе атомных электростанций.
- Тип анализатора – стационарный.
- Способ забора пробы – принудительный, обеспечиваемый встроенным побудителем расхода.
- Принцип действия – электрохимический.
Исполнения газоанализаторов ДАРТ
Обозначение газоанализаторов |
Условное наименование |
Химическая формула определяемого компонента |
Зона размещения |
ИБЯЛ.413411.054 |
ДАРТ |
(CH3)2N2H2 (НДМГ) несимметричный дителгидрозин |
взрывоопасная |
ИБЯЛ.413411.054-01 |
ДАРТ-К |
Н2N-NH2 амидол |
невзрывоопасная |
ИБЯЛ.413411.054-02 |
ДАРТ-А |
N2H4·H2O гидразин-гидрат |
невзрывоопасная |
ИБЯЛ.413411.054-03 |
ДАРТ-К-ВЗ |
Н2N-NH2 амидол |
взрывоопасная |
ИБЯЛ.413411.054-04 |
ДАРТ-А-ВЗ |
N2H4·H2O гидразин-гидрат |
взрывоопасная |
Основные технические характеристики
Наименование |
Значение |
Примечание |
Диапазон измерений по поверочному компоненту (НДМГ), мг/м3 |
от 0,0 до 1,0 |
от 0,0 до 10 ПДК |
Пределы допускаемой основной приведенной погрешности: - на участке диапазона измерений от 0,0 до 0,1 мг/м3 - на участке диапазона измерений от 0,1 до 1,0 мг/м3 |
|
абсолютной относительной |
Время срабатывания, мин, не более |
1 / 3 |
ПОРОГ1 / ПОРОГ2 |
Диапазон рабочих температур, °С |
от +1 до +45 |
|
Степень защиты |
IP 65 |
|
Маркировка взрывозащиты |
1ExdIIBT4 |
|
Электрическое питание, В |
от 18 до 32 |
требования к взрывозащите |
Номинальная потребляемая мощность, Вт, не более |
25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
260 х 230 х 460 |
|
Масса, кг, не более |
20 |
|
Выходной цифровой канал связи |
RS485 |
MODBUS RTU, 9600 бод |
Выходной сигнал постоянного тока, мА |
4-20 |
по ГОСТ 26.011-80 |
Интервал работы без корректировки показаний по ПГС, дней, не менее |
90 |
|
Средний полный срок службы прибора ДАРТ, лет, не менее |
10 |
|
1. Датчик-газоанализатор ДАРТ.
2. Комплект запасных частей (КЗЧ) ИБЯЛ.413943.045.
3. Комплект ЗИП.
4. Документация.
- Техническое описание на датчик-газоанализатор ДАРТ
- Монтажный чертеж на датчик-газоанализатор ДАРТ
- Руководство по эксплуатации на датчик-газоанализатор ДАРТ
- Руководство по эксплуатации на датчик-газоанализатор ДАРТ-К, ДАРТ-А
- Руководство по эксплуатации на датчик-газоанализатор ДАРТ-К-ВЗ, ДАРТ-А-ВЗ
- Запасные инструменты и принадлежности (ЗИП) на датчик-газоанализатор ДАРТ
