МК-15 комплекс метеорологический с акустическим анеометрам
Предназначены для автоматических измерений вертикальной и горизонтальной скорости ветра, направления ветра, температуры и относительной влажности воздуха, атмосферного давления. измеряет мгновенные значения основных метеопараметров. Вычисляет средние, максимальные и минимальные значения метеопараметров между синоптическими сроками.
Сфера применения в области охраны окружающей среды, по обеспечению безопасности при чрезвычайных ситуациях, в области обороны и безопасности государства, в области гидрометеорологии.

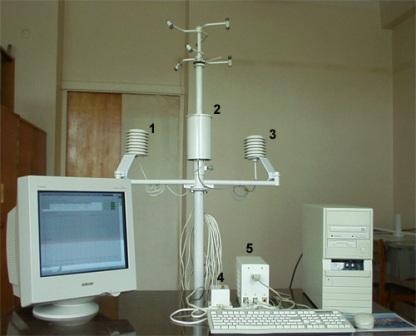

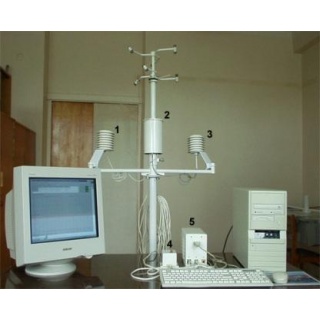

В состав комплекса МК-15 входят: метеорологическая мачта М -82 (мачта М82), анемометр акустический (АА), датчик температуры и влажности воздуха (ДТВ), датчик ат-мосферного давления (ДАД), блок центральный (БЦ), источник бесперебойного питания Power-com 2200, персональный компьютер (ПК), комплект кабелей.
Акустический анемометр, входящий в состав комплекса, не имеет подвижных частей, что обеспечивает большой срок эксплуатации (до 10 лет) и высокую точность измерений в сложных метеоусловиях (сильный ветер, осадки, гололедные отложения, иней, пыль).
Принцип действия комплекса МК-15 основан на преобразовании выходных параметров датчиков в цифровой код с последующим вычислением физических значений вертикальной и го-ризонтальной составляющих скорости ветра, направления горизонтальной составляющей скорости ветра, температуры воздуха на двух уровнях, относительной влажности воздуха, атмосферного давления.
Все измеренные параметры визуально отображаются на экране монитора в цифровой и графической формах и хранятся в электронной памяти ПК. Связь с компьютером осуществляется по интерфейсу RS-232 через COM- или USB-порты.
По желанию Заказчика может быть обеспечен доступ в Интернет через программируемый GPRS-модем.
Характеристики |
Значения |
горизонтальная скорость ветра, м/с |
от 0,2 до 60 |
вертикальная скорость ветра, м/с |
от -10 до 10 |
направление ветра, град |
от 0 до 360 |
температура воздуха, ºС |
от -55 до +50 |
относительная влажность воздуха, % |
от 0 до 100 |
атмосферное давление, мм рт.ст |
от 450 до 810 |
Энергопитание |
|
Напряжение питания от сети переменного тока частотой 50Гц, В |
220 |
Потребляемая мощность, Вт: |
|
стандартный режим |
10 |
режим с обогревом в зимнее время |
25 |
Габаритные размеры |
|
Длина кабеля к блоку датчиков, м |
до 1200 |
Датчик температуры и относительной влажности воздуха |
|
с метеозащитой, мм |
Ø150х250 |
Акустический анемометр, мм |
Ø200х 480 |
Блок питания БП, мм |
250х130х100 |
Высота метеомачты М-80, м |
10,0 |
Масса |
|
Базовый комплект (без кабеля связи и мачты), кг |
7,5 |
Кабель длиной 100м, кг |
5,0 |
Рабочие условия эксплуатации: |
|
для АА, ДТВ: |
|
атемпература окружающей среды, ºС |
от минус 60 до 50 |
относительная влажность воздуха при температуре 25 ºС, % |
до 100 |
воздействие воздушного потока, не более, м/с |
60 |
атмосферное давление, гПа |
от 600 до 1080 |
скорость намерзания льда, не более, мм/ч |
12 |
для БЦ и ПК: |
|
температура окружающей среды, ºС |
от 5 до 40 |
относительная влажность воздуха при температуре 25 ºС, % |
80. |
Стандартная комплектация:
Комплекс метеорологический МК-15 комплект в том числе:
- Анемометр акустический (АА) - 1 шт
- Преобразователь давления и температуры кварцевый ПДТК-0,1-МР-22 (ДАД) - 1 шт (Допускается за-ры кварцевый ПДТК-0,1-МР-22 (ДАД)
- Преобразователь влажности и температуры MP106 Rotronic AG (ДТВ) - 1 шт (Допускается замена на НМР45 Vaisala или SHT Sensirion AG
- Кронштейн для установки ДТВ - 1 шт
- Хомутик - 1 шт
- Переходник для АА - 1 шт
- Защита радиационная - 1 шт
- Блок центральный БЦ - 1 шт
- Кабель АА-БЦ - 1 шт
- Кабель нуль-модемный БЦ-ПК - 1 шт
- Кабель датчик АА-ДТВ - 1 шт
- Сетевой кабель 220 В для БЦ - 1
- Мачта метеорологическая М-82 - 1 Поставляется по желанию Заказчика
- Источник бесперебойного питания типа Powercom 2200 - 1 шт Поставляется по желанию Заказчика
- Персональный компьютер типа Netbook Asus - 1 шт
- Компакт-диск CD-R с ПО для работы с ПК - 1 шт
- Формуляр. - 1 шт
- Руководство по эксплуатации - 1 шт
- Методика поверки - 1 шт
Дополнительное оборудование (метеодатчики):
- температуры почвы или второй температуры воздуха;
- жидких и твердых осадков;
- суммарной солнечной радиации;
- влажности почвы (иррометр).
