ГМЦМ-1 микровертушка гидрометрическая

Предназначена для измерения осредненной за время наблюдения скорости течения водного потока в точках сечения естественных и искусственных водотоков. Может использоваться для измерения объемного расхода воды методом «скорость течения х площадь сечения», а также для определения напорнорасходных характеристик гидрометрических лотков.

Предназначена для измерения осредненной за время наблюдения скорости течения водного потока в точках сечения естественных и искусственных водотоков. Может использоваться для измерения объемного расхода воды методом «скорость течения х площадь сечения», а также для определения напорнорасходных характеристик гидрометрических лотков.

Это высокоэффективное средство для организации учета и контроля расходов воды в системах водоснабжения и водоотведения предприятий, сельскохозяйственных объектов и системах жилищно-коммунального хозяйства. Является незаменимым средством для организации мониторинга сбросов сточных вод, может использоваться как для периодического контроля объемов сбросов, так и для градуировки и проверки стационарных средств измерения расхода.

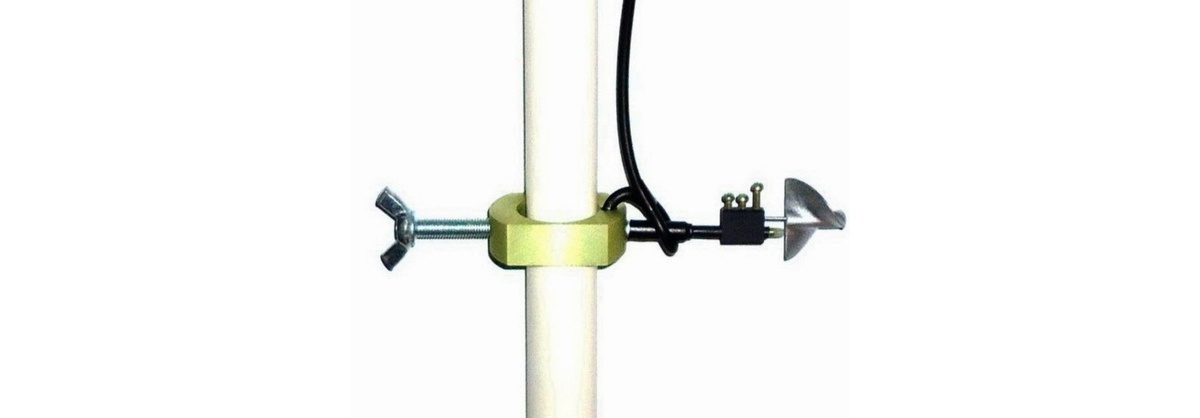

Измеритель является автономным носимым устройством и состоит из датчика и блока обработки информации. Датчик включает в себя первичный преобразователь скорости течения воды – лопастной винт и держатель лопастного винта. Конструкция и установочные размеры датчика позволяют жестко фиксировать его на гидрометрической штанге диаметром 28 мм (например, ГР-56) или на рыбовидном грузе дистанционной установки ГР-64М, ГР-70. Датчик связан с блоком обработки информации кабелем длиной 10 м.

Преимущества:

  • Простота эксплуатации и обслуживания.
  • Высокая точность измерения.
  • Стабильность метрологических характеристик.
  • Малые вес и габариты.
  • Низкое энергопотребление.
  • Цифровая индикация измеренной скорости.
  • Высокая надежность.
  • Широкий диапазон измерения скорости.
  • Взаимозаменяемость датчиков, лопастных винтов и других элементов.
  • Простота перепрограммирования при замене лопастного винта.

Модификации ГМЦМ:

  1. ГМЦМ-1
  2. ГМЦМ-1М - главным отличием данной модификации, является добавление функции передачи данных измерений на компьютер через USB - порт. Данные мгновенных и осредненных скоростей накапливаются в файле с указанием даты и времени момента измерения. Для осуществления передачи и накапливания данных измерений вместе с измерителем поставляется программное обеспечение.

Характеристики Значения
Диапазон измерения скорости, м/с от 0,03 до 6,0
Диапазон измерения с нормированной погрешностью, м/с от 0,05 до 4,0
Относительная погрешность измерения, %, не более (0,02 + 0,0005(4/V-1))×100%, где V-величина измеренной скорост
Время осреднения, с, не менее 30
Диаметр лопастного винта (вертушки), мм 15 или  25
Габаритные размеры датчика, мм 25х35х150
Габаритные размеры блока обработки, мм 45×70×160
Габаритные размеры укладочного футляра, мм 80х120х300
Масса измерителя, кг 1
Источник питания 9 В (гальванический элемент типа «Корунд»)
Ток потребления, А  не более 0,005
Условия экспуатации
температура окружающего воздуха, ˚С  от -20 до +50
максимально допустимая температура воды, ˚С +45
минерализация воды, мг/л, не более 1000
содержание взвесей (песок), г/л, не более 1

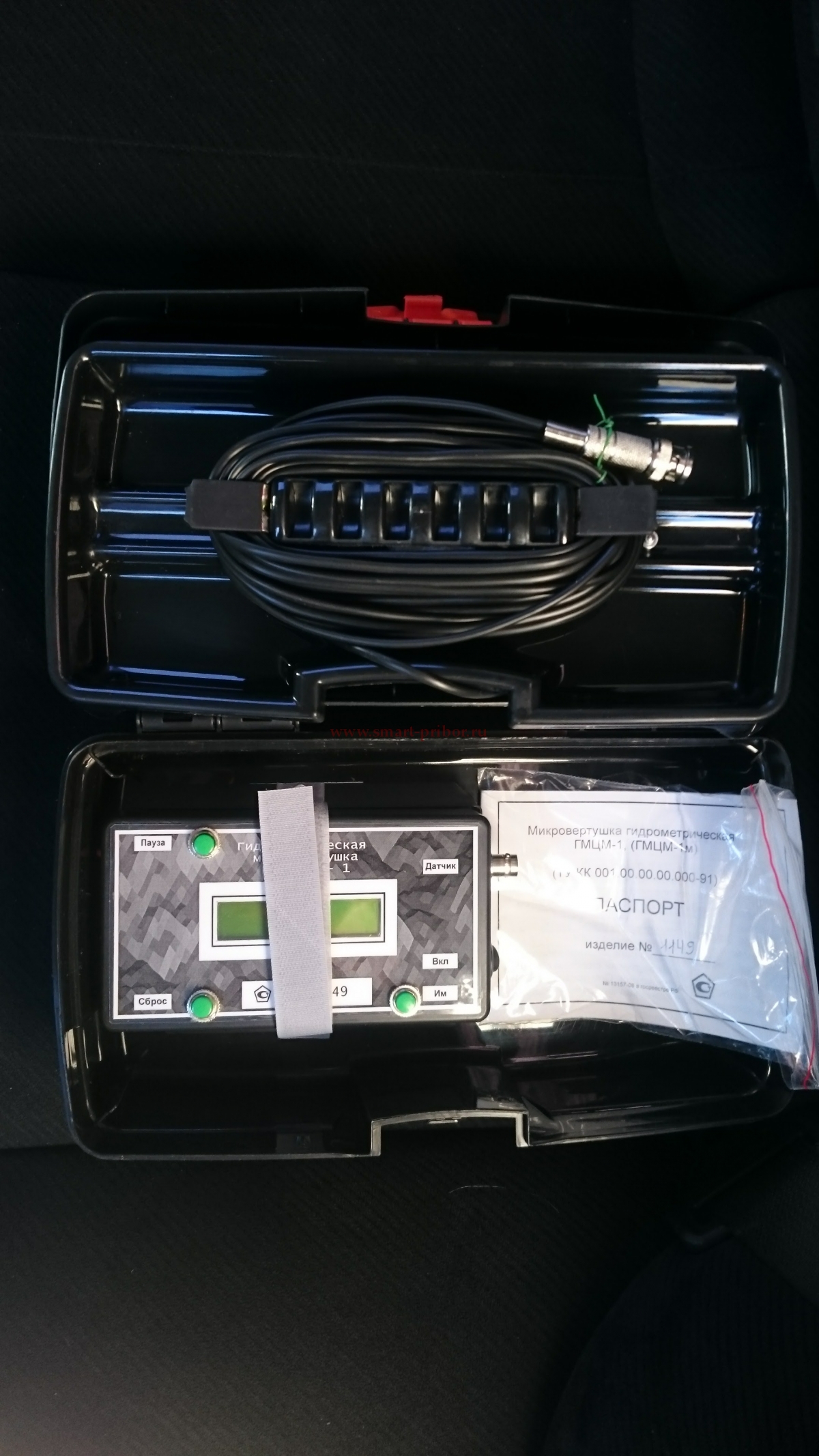

Стандартная комплектация:

1. Датчик – 1 шт.

2. Лопастной винт – 2 шт.

3. Блок обработки измерительной информации – 1 шт.

4. Кодирующий штекер – 2 шт.

5. Указатель направления – 1 шт.

6. Катушка - 1 шт.

7. Укладочный футляр – 1 шт.

8. Паспорт – 1 шт.
