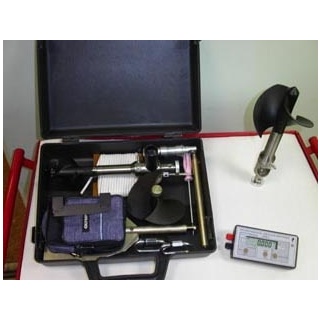

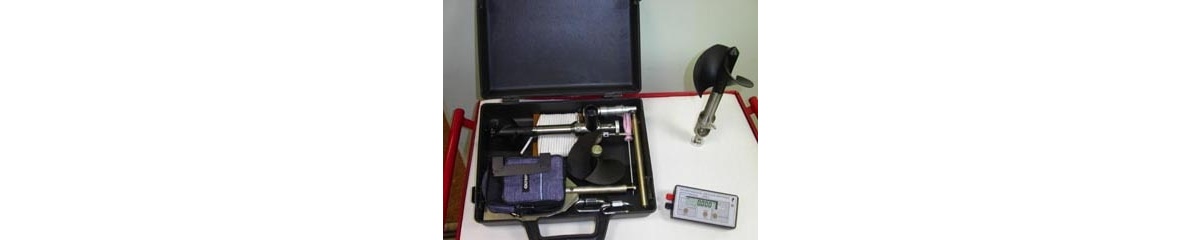

ИСП-1М измеритель скорости потока
Предназначен для измерений средней скорости водного потока в открытых естественных и искусственных руслах.
Принцип действия измерителя скорости потока ИСП-1М основан на вращении лопастного винта гидрометрической вертушки под действием набегающего водного потока с последующей обработкой выходных сигналов вертушки и вычислением значений измеряемой скорости водного потока с помощью преобразователя сигналов вертушки ПСВ-1. Каждый лопастной винт характеризуется определенной функциональной зависимостью между измеряемой скоростью водного потока и собственной скоростью вращения, т. е. градуированной характеристикой. Измеритель скорости потока ИСП-1М состоит из первичного преобразователя гидрометрической вертушки, преобразователя сигналов вертушки ПСВ-1 и связывающего их сигнального провода.
Гидрометрическая вертушка ИСП-1М - однооборотная с горизонтальной осью вращения и с двумя сменными лопастными винтами диаметром 70 и 120 мм. Преобразователь ПСВ-1- электронный с индикацией результатов измерений в цифровой форме. На дисплей преобразователя выводится значение осредненной по времени скорости водного потока.
|
Характеристики |
Значения |
|
|
Диапазон измерения скорости водного потока, м/сек |
с лопастным винтом вертушки диаметром120 мм |
от 0,03 до 5,0 |
|
с лопастным винтом вертушки диаметром70 мм |
от 0,06 до 5,0 |
|
|
Диапазон счета количества оборотов лопастного винта вертушки, об |
от 1 до 9999 |
|
|
Соотношение между частотой вращения лопастного винта и частотой выходных сигналов вертушки |
1:1 |
|
|
Время измерения скорости водного потока не менее, с |
60 |
|
|
Форма отсчета показаний |
цифровая десятичная |
|
|
Вертушка предназначена для эксплуатации в воде при условиях |
температура воды, ˚С |
от 1 до 30 |
|
минерализация потока, г/м3 |
от 0 до 1000 |
|
|
мутность потока, г/м3 |
от 0 до 10000 |
|
|
Рабочие условия эксплуатации |
температура окружающего воздуха, ˚С |
от -20 до +40 |
|
относительная влажность окружающего воздуха при +25 ˚С,% |
до 98 |
|
|
Напряжение источника питания постоянного тока, В |
от 2,4 до 3,5 |
|
|
Габаритные размеры вертушки, мм |
с лопастным винтом диаметром120 мм (без стабилизатора) |
120×120×280 |
|
с лопастным винтом диаметром120 мм (со стабилизатором) |
120×120×533 |
|
|
с лопастным винтом диаметром70 мм (без стабилизатора) |
70×70×280 |
|
|
с лопастным винтом диаметром70 мм (со стабилизатором) |
70×70×533 |
|
|
Габаритные размеры преобразователя, мм |
125×65×25 |
|
|
Габаритные размеры футляра, мм |
370×350×170 |
|
|
Масса вертушки не более, кг |
0,6 |
|
|
Масса преобразователя в чехле не более, кг |
0,4 |
|
|
Масса измерителей и составных частей в чехле не более, кг |
4,0 |
|
Стандартная комплектация:
- Вертушка гидрометрическая ГМП - 1 шт.
- Преобразователь сигналов вертушки ПСВ-1 - 1 шт.
- Комплект сменных и запасных частей, инструмента и принадлежностей - 1 компл.;
- Катушка с проводом сигнальным - 1 шт.;
- Футляр ГМП - 1 шт.;
- Руководство по эксплуатации на измеритель скорости потока ИСП-1М - 1 экз.
- Руководство по эксплуатации на преобразователь сигналов ПСВ-1 - 1 экз.
- Методика поверки - 1 экз.
