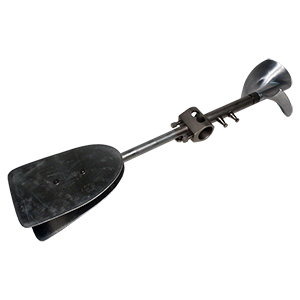

ГР-21М вертушка гидрометрическая

Предназначена для измерения скорости течения потока воды.


Предназначена для измерения скорости течения потока воды.


  • Технические характеристики

Принцип действия гидрометрических вертушек основан на наличии закономерной связи между скоростью вращения лопастного винта вертушки и скоростью набегающего потока воды.

Гидрометрическая вертушка состоит из основных частей: корпуса, ходовой части с контактным механизмом и лопастным винтом , хвостового оперения и сигнального устройства (счетчика -преобразователя оборотов винта вертушки)

При проведении измерений корпус вертушки крепится на гидрометрической штанге или на подвеске-вертлюге с гидрометрическим рыбовидным грузом.



Характеристики

Значения

Интервал измеряемых скоростей, м/с

0,05 - 2,500

Относительная погрешность измерения, не более, %

где V - величина измеренной скорости

{1,5 + 0,5*(5,0/V-1)}

Вес, не более, кг

1,500

Габариты, не более, мм

115х90х48

Габариты ящика укладки, не более, мм

355х275х155

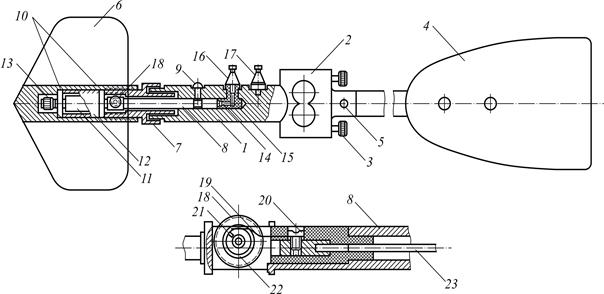

Общий вид вертушки ГР-21М в разрезе:

1 – корпус; 2 – втулка для крепления вертушки на штанге или вертлюге; 3 – зажимной винт; 4 – стабилизатор; 5 – винт крепления стабилизатора; 6 – лопастной винт; 7 – муфта; 8 – ось вертушки; 9 – стопорный винт; 10 – шарикоподшипник; 11 – распорная втулка; 12 – наружная втулка; 13 – осевая гайка; 14 – штепсель; 15 – штепсельное гнездо; 16, 17 – клеммы; 18 – червячная шестерня; 19 – контактная пружина; 20 – винт; 21 – контактный штифт; 22 – диск; 23 – токопроводный стержень
