МКРС расходомер-скоростемер микрокомпьютерный

Предназначен для измерения скорости движения и расхода воды преимущественно в открытых, безнапорных потоках.

МКРС позволяет организовать оперативный контроль (аудит) расходов воды в системах водоснабжения и водоотведения промышленных и сельскохозяйственных предприятий, жилищно-коммунального хозяйства, эффективный экологический мониторинг сбросов сточных вод в водные объекты, проверку стационарных средств измерения во время их установки при организации водоучета и их периодический контроль. МКРС может применяться на гидрометрической сети Гидромета, при гидрогеологических изысканиях, в проектных организациях, при лабораторных исследованиях и пр. Применяется для проведения измерений на следующих объектах: реки, каналы, лотки, самотечные трубы и сбросные коллектора, лаборатории и прочие водотоки, а также напорные трубопроводы средних и больших диаметров (с использованием вспомогательного оборудования для врезки в трубопровод).

Предназначен для измерения скорости движения и расхода воды преимущественно в открытых, безнапорных потоках.

МКРС позволяет организовать оперативный контроль (аудит) расходов воды в системах водоснабжения и водоотведения промышленных и сельскохозяйственных предприятий, жилищно-коммунального хозяйства, эффективный экологический мониторинг сбросов сточных вод в водные объекты, проверку стационарных средств измерения во время их установки при организации водоучета и их периодический контроль. МКРС может применяться на гидрометрической сети Гидромета, при гидрогеологических изысканиях, в проектных организациях, при лабораторных исследованиях и пр. Применяется для проведения измерений на следующих объектах: реки, каналы, лотки, самотечные трубы и сбросные коллектора, лаборатории и прочие водотоки, а также напорные трубопроводы средних и больших диаметров (с использованием вспомогательного оборудования для врезки в трубопровод).

МКРС – гидрометрическая вертушка нового поколения. Прибор надежен и неприхотлив в эксплуатации, легок в использовании.

МКРС состоит из датчика скорости движения потока с кабелем и измерительного блока. В качестве датчика скорости движения потока жидкости используется миниатюрный легкий пластиковый лопастной винт (в обиходе - вертушка) в сборе с держателем лопастного винта. Датчик соединяется с измерительным блоком кабелем необходимой длины. Держатель помещается в поток закрепленным на специальной гидрометрической штанге, рыбовидном грузе и пр.

В приборе используется электролитический принцип формирования импульсов, основанный на электропроводности воды. Вертушка вращается под действием набегающего на неё потока. Каждый раз в момент прохождения торца лопасти вертушки мимо неподвижного торца держателя изменяется сопротивление между двумя электродами держателя. Таким образом формируются импульсы, частота которых затем автоматически пересчитывается по градуировочной характеристике вертушки в скорость потока. Каждая вертушка имеет свою индивидуальную градуировочную характеристику.

В момент измерения на ЖКИ отображаются следующая информация:

  • координаты точки измерения средней скорости, м;
  • осредненная скорость течения, м/с;
  • площадь «живого» сечения водовода, м2;
  • расход, м3/ч;
  • содержимое архивов;
  • дата и время;
  • диагностические сообщения



Характеристики

Значения

Диапазон измерений осредненной  во времени скорости водного потока, м/с



от 0,05 до 5,00

Диапазон площади "живого" сечения водовода, м2

от 0,001 до 1000

Диапазон  определения расхода воды, м3

от 5·10-5 до 5000

Пределы допускаемой  относительной погрешности  при измерении осредненной во времени скорости водного потока, %

±(4-0,4V),  где V – значение скорости водного потока, м/с

Пределы допускаемой относительной погре-шности при измерении расхода воды одно-точечным методом "скорость-площадь", %:

 - при измерениях расходов жидкости в трубопроводах с поперечным сечением круглой формы, лотках U-образной формы с полукруглым сечением и каналах с прямоугольным поперечным сечением по уровню заполнения с предварительной калибровкой измерительного сечения (створа) с использованием МИ 2220-13*

 - при измерениях расходов воды в облицованных каналах

 - при измерении расходов воды в  устойчивых необлицованных каналах (водотоках) с  использованием МИ 13-92*





















± 5



± 3



± 4

Напряжение питания от источника постоянного тока,  В

4 элемента АА

Время непрерывной работы не менее, ч

35

Потребляемая  мощность не более, Вт

0,4

Габаритные размеры  прибора в собранном виде (длина, ширина, высота), мм



200х110х105

Масса прибора, кг

1,2

Средняя  наработка на отказ, ч

16000

Средний срок  службы, лет

10

Условия эксплуатации:

диапазон температуры окружающего воздуха, оС

 от -20 до +50

относительная влажность, %

до 100 % при температуре  25 °С

диапазон атмосферного давления, кПа

 от 84,0 до 106,7

диапазон температуры воды, оС

от 1 до 40





Стандартная комплектация:

  1. Первичный преобразователь с держателем и кабелем - 1 шт
  2. Запасной лопастной винт - 1 шт
  3. Регистрирующее устройство - 1 шт
  4. Паспорт - 1 шт
  5. Методика поверки - 1 шт

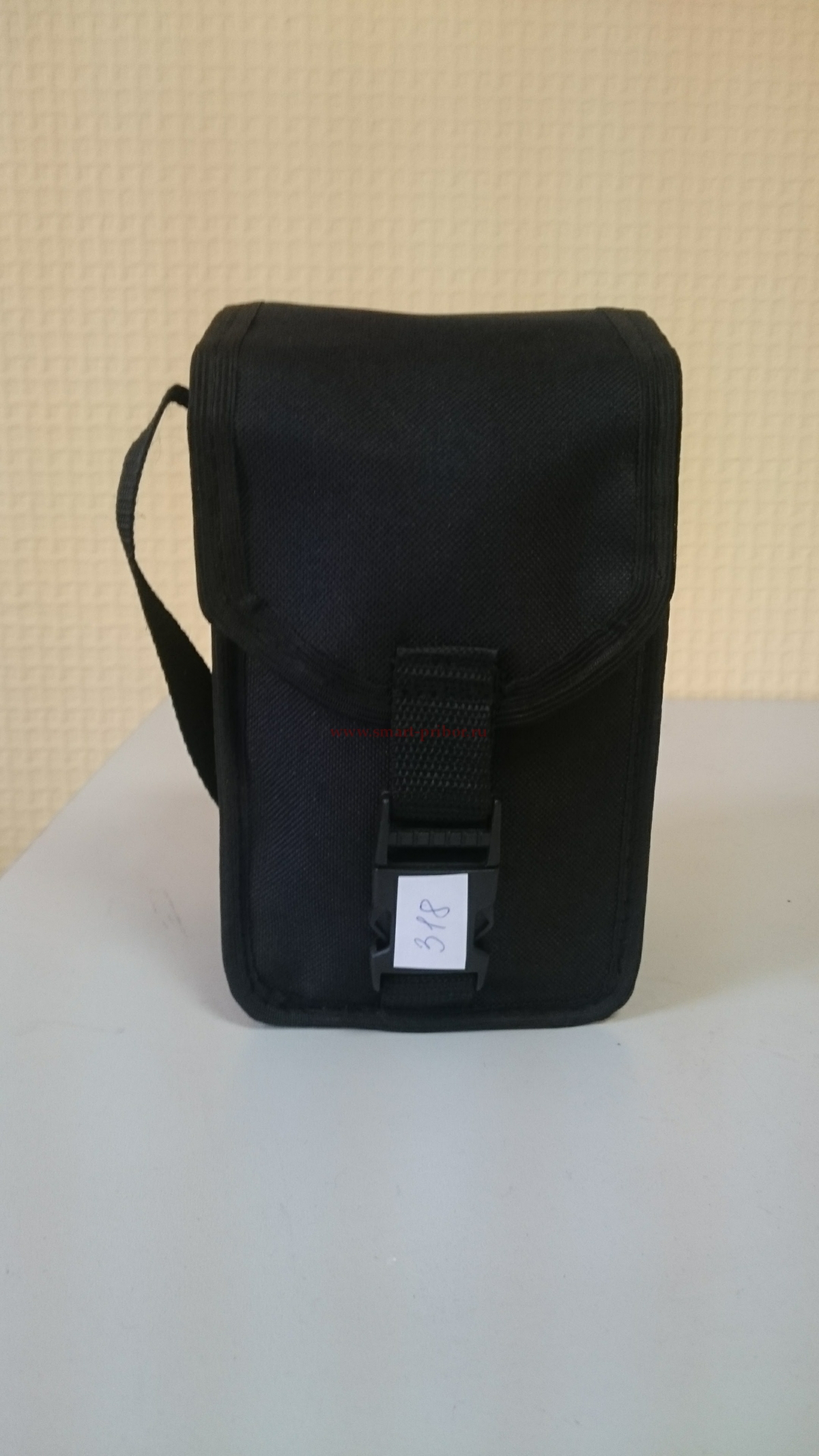

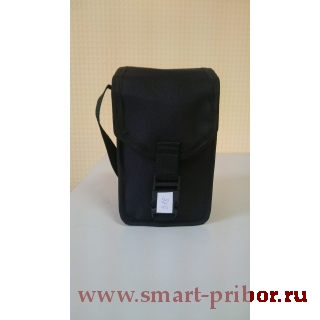

  6. Сумка для транспортирования - 1 шт
