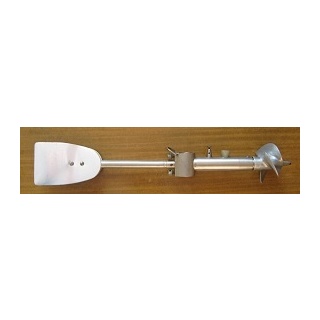

ГР-99 вертушка гидрометрическая

Предназначена для измерение скорости течения потока воды.

Предназначена для измерение скорости течения потока воды.

  • Технические характеристики

Работа гидрометрических вертушек основана на наличии зависимости между скоростью вращения лопастного винта вертушки и скоростью набегающего водного потока. При проведении измерений корпус вертушки крепится на гидрометрической штанге или на подвеске-вертлюге с гидрометрическим рыбовидным грузом.

Отличием от ГР-21М является вид корпуса, диаметр, количество лопастей и шаг винта.



Характеристики

Значения

Интервал измеряемых скоростей, м/с

0,07 - 5,000

Относительная погрешность измерения, не более, %

где V  - величина измеренной скорости

{1,5 + 0,5*(5,0/V-1)}

Масса, не более, кг

1,500

Габариты, не более, мм

115х90х48

Габариты ящика укладки, не более, мм

355х275х155



Основные части гидрометрической вертушки ГР-99:

  • корпус,
  • ходовая часть с лопастным винтом,
  • хвостовое оперение,
  • контактное устройство (система магнит - геркон).

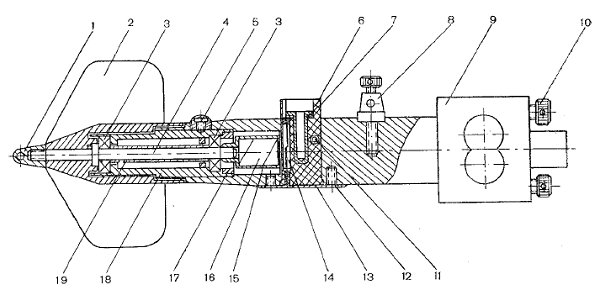

Чертеж вертушки ГР-99 (в разрезе)
