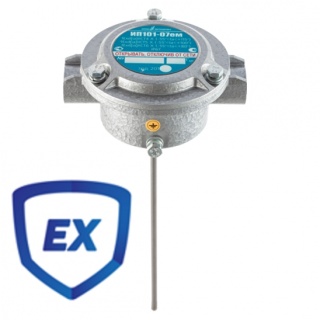

ИП101-07а извещатель пожарный тепловой взрывозащищенный программируемый адресный

Предназначен для обнаружения возгорания, сопровождающегося повышением температуры внутри контролируемого пространства, и передачи на приемно-контрольный прибор текущей величины температуры среды, а также признака пожара при превышении температурой окружающей среды установленных порогов температуры и/или скорости повышения температуры.
Извещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Предназначен для обнаружения возгорания, сопровождающегося повышением температуры внутри контролируемого пространства, и передачи на приемно-контрольный прибор текущей величины температуры среды, а также признака пожара при превышении температурой окружающей среды установленных порогов температуры и/или скорости повышения температуры.
Извещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Отличительные особенности:
  • питание и информационный обмен осуществляются по двухпроводной линии связи
  • подключение к линии связи параллельно без соблюдения полярности
  • световая индикация при срабатывании и в дежурном режиме
  • выносной чувствительный элемент (по заявке)
Конструкция:
  • неокисляющиеся пружинные клеммы WAGO
  • чувствительный элемент выполнен из нержавеющей стали
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
Ключевые характеристики:
  • уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
    (Совместимость оборудования необходимо уточнить у производителя)
  • внеочередное обнаружение перешедшего в сработавшее состояние извещателя
  • уникальная тепловая чувствительность
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • изменение диапазона температуры контролируемой среды дистанционно
Характеристики Значения
технические характеристики
1Ехd[ia]IICТ4/Т5/T6 X
диапазон измерения температуры окружающей среды, °С
от - 54 до + 130
напряжение питания от адресного шлейфа, В
15-39
максимальный потребляемый ток, не более мА
1,0
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов
Т4 от - 55°С до + 115°С
Т5 от - 55°С до + 100°С
Т6 от - 55°С до + 85°С
количество извещателей в адресном шлейфе, не более, шт
255
максимальное время опроса, не более, с
3-5
габаритные размеры с двумя ввинченными кабельными вводами, не более, мм
238x104x81
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5



Варианты исполнения чувствительного элемента извещателя:

И1

трубка длиной 0,2 м (стандартное)

И2

выносной чувствительный элемент длиной 1,5 м (по заказу)

Стандартная комплектация:

Обозначение

Наименование

Кол.

Примечание

4371-008-43082497-05

Извещатель ИП101-07а

1





Кабельный ввод

2

По заявке *



Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

2





Шайба  d10 мм

Шайба  d12 мм

2

2





Заглушка

1





Клеммный ключ WAGO

1





Спец. ключ

1





Магнитный ключ

1





Защитный колпачок

1

Исполнение 1



Кронштейн с крепежом

1

По заказу

4371-008-43082497-05-03 РЭ

Руководство по эксплуатации

1



4371-008-43082497-05-03 ПС

Паспорт

1





Сертификат соответствия ПБ

1

На партию



Сертификат соответствия ТР ТС

1

На партию

Кабельные вводы

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-

Оборудование поставляется с двумя кабельными вводами на выбор (с 01.07.2015 г):

Внешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50

Кронштейн крепежный для извещателей серии ИП101-07 и ИП103-2/1

Кронштейн представляет собой цельную деталь из нержавеющей стали для крепежа извещателей пожарных тепловых взрывозащищенных серии ИП101-07 и ИП103-2/1.

Кронштейн

kr1

При необходимости, в заказе укажите "с кронштейном"





Пример записи извещателя при заказе:

Извещатель пожарный тепловой взрывозащищенный программируемый адресный ИП101-07а, исполнение И1, комплектация 2хКВМ15, ТУ 4371-008-43082497-054

Необходимо указать:

  1. наименование извещателя
  2. вводное устройство №1 (комплектация)
  3. вводное устройство №2 (комплектация)
  4. исполнение Ч/Э
  5. кронштейн (по необходимости)
