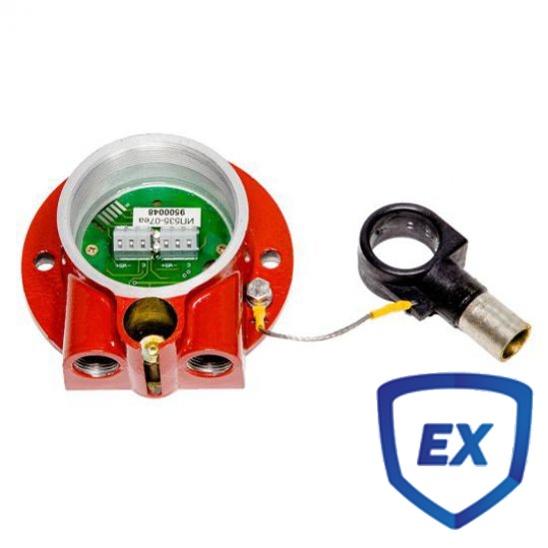

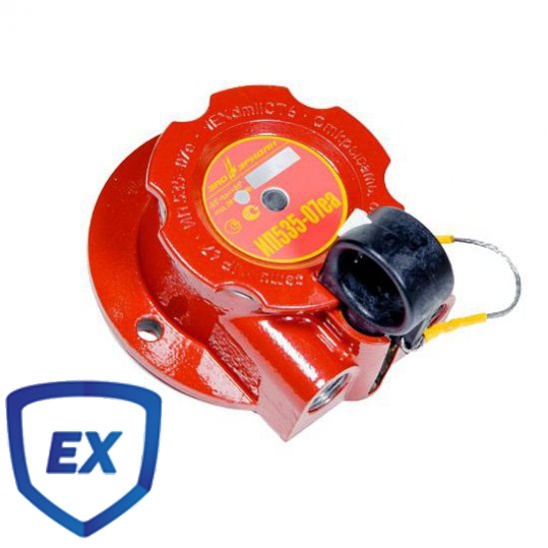

ИП535-07еа извещатель пожарный ручной адресный взрывозащищенный

Предназначен для ручного включения сигнала пожарной тревоги во взрывоопасной зоне и обеспечивает передачу в шлейф пожарной сигнализации тревожного извещения при выдергивании приводного элемента.
Извещатель ИП535-07еа предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.


Предназначен для ручного включения сигнала пожарной тревоги во взрывоопасной зоне и обеспечивает передачу в шлейф пожарной сигнализации тревожного извещения при выдергивании приводного элемента.
Извещатель ИП535-07еа предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.


Отличительные особенности:
  • «антивандальная» конструкция корпуса
  • питание и информационный обмен осуществляются по двухпроводной линии связи
  • активация извещателя без повреждения конструкции
  • для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при срабатывании извещателя цвет зеленого пульсирующего сигнала меняется на красный
Конструкция:
  • приводной элемент пространственно отделен от корпуса
  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
Ключевые характеристики:
  • уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а» (Совместимость оборудования необходимо уточнить у производителя)
  • быстрое (внеочередное) обнаружение, перешедшего в сработавшее состояние
  • введена функция квитирования (подтверждение срабатывания пультом)
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
Характеристики Значения
маркировка взрывозащиты
1ЕхdmIICT6
пылевлагонепроницаемость IP66 / IP67
напряжение питания от адресного шлейфа, В 15-39
максимальный потребляемый ток, мА
1,0
условия эксплуатации, °С
от -60 до +85
количество извещателей в адресном шлейфе, не более, шт
255
максимальное время опроса, не более, с
3-5
габаритные размеры, не более, мм
245x135x80
масса, не более, кг
2,0
срок службы, не менее, лет
10
гарантийный срок, лет
5

Стандартная комплектация:

Обозначение

Наименование

Кол.

Примечание

4371-008-43082497-05

Извещатель ИП101-07а

1





Кабельный ввод

2

По заявке *



Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

2





Шайба  d10 мм

Шайба  d12 мм

2

2





Заглушка

1





Клеммный ключ WAGO

1





Спец. ключ

1





Магнитный ключ

1





Защитный колпачок

1

Исполнение 1



Кронштейн с крепежом

1

По заказу

4371-008-43082497-05-03 РЭ

Руководство по эксплуатации

1



4371-008-43082497-05-03 ПС

Паспорт

1





Сертификат соответствия ПБ

1

На партию



Сертификат соответствия ТР ТС

1

На партию

Кабельные вводы

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-

Оборудование поставляется с двумя кабельными вводами на выбор (с 01.07.2015 г):

Внешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50


Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и Устройства дистанционного запуска ИП535-07е "ПУСК".

Внешний вид Обозначение Расшифровка
kr1 Козырек При необходимости, в заказе укажите "с козырьком", по умолчанию в комплект не входит


Пример записи извещателя при заказе:

Извещатель пожарный ручной взрывозащищенный адресный ИП535-07еа, 2хКВМ15, ТУ 4371-006-43082497-04,

Адресное устройство дистанционного пуска взрывозащищенное ИП535-07еа,1хШТ½, 1хКВМ 15, ТУ 4371-006-43082497-04,

Извещатель пожарный ручной адресный ИП535-07еа, 2хКВБ12, РМРС, ТУ 4371-006-43082497-04.

  1. наименование извещателя
  2. вводное устройство №1 (комплектация)
  3. вводное устройство №2 (комплектация)
  4. козырек (по необходимости)
  5. сертификат РМРС (по необходимости)
