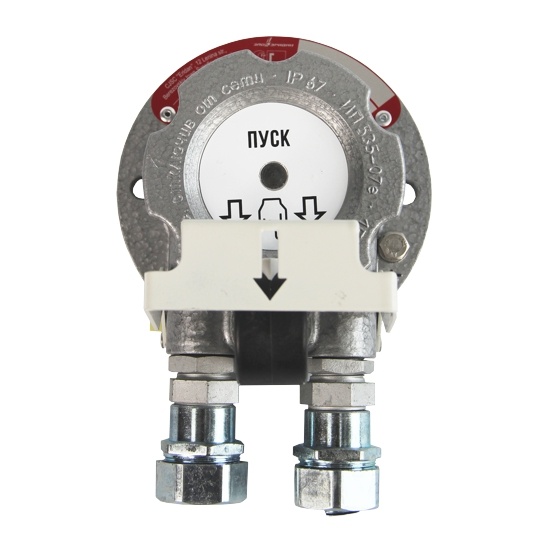

УДП ИП535-07еа «ПУСК» извещатель пожарный ручной адресный взрывозащищенный

Предназначен для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Предназначен для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).
Подключаться только в адресный шлейф пожарной сигнализации "Диалог-Ех" под управлением приемно-контрольного прибора "Дозор-1А"

Модификации:

  1. извещатель адресный ИП535-07еа во взрывобезопасном исполнении в конструкции извещателя, выполненного по классу А по ГОСТ Р 53325-2012;
  2. адресное устройство дистанционного пуска ИП535-07еа-“ПУСК” во взрывобезопасном исполнении в конструкции извещателя, выполненного по классу В по ГОСТ Р 53325-2012.

Преимущества:

  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • возможность многократного использования
  • для постоянного контроля шлейфа и индикации дежурного режима и режима "ПОЖАР" установлены светодиоды

Отличительные особенности УДП ИП535-07еа "ПУСК":

  • уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
  • активация УДП производится двумя действиями
  • «антивандальная» конструкция корпуса
  • приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
  • используется для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т.п.
  • подключаться только в адресный шлейф пожарной сигнализации "Диалог-Ех"
  • питается от двухпроводного адресного шлейфа
  • введена функция квитирования (подтверждение срабатывания пультом)

Характеристики

Значения

маркировка взрывозащиты

1ЕхdmIICT6

пылевлагонепроницаемость

IP66 / IP67

напряжение питания от адресного шлейфа, В

15-39

максимальный потребляемый ток, мА

1,0

условия эксплуатации, °С

от -60 до +85

количество извещателей в адресном шлейфе, не более, шт

255

максимальное время опроса, не более, с

3-5

габаритные размеры, не более, мм

245x135x115

масса, не более, кг

2,0

срок службы, не менее, лет

10

гарантийный срок, лет

5

Стандартная комплектация:

Наименование

Кол.

Примечания

Устройство дистанционного пуска

1

И1/И2 по заявке

Кабельный ввод

2

По заявке *

Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

2



Шайба (поз.4 рис.2 РЭ) d10 мм

Шайба (поз.4 рис.2 РЭ) d12 мм

2

2



Заглушка (поз.10 рис.2 РЭ)

1



Спец. ключ

1



Клеммный ключ WAGO

1



Дюбель, саморез

2



Магнитный ключ

1

Для ИП535-07е-“ПУСК”-И2

Резистор Rк=51 кОм

1

Для ИП535-07е-“ПУСК”-И1

Сменный элемент

10

Для фиксации защитного элемента

Козырек

1

По заявке

Руководство по эксплуатации

1



Паспорт

1



Сертификат соответствия ПБ

Сертификат соответствия ТР ТС

Свидетельство РМРС

1

1

1

На партию

На партию

На партию при заказе



Кабельные вводы

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-

Оборудование поставляется с двумя кабельными вводами на выбор (с 01.07.2015 г):

Внешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50

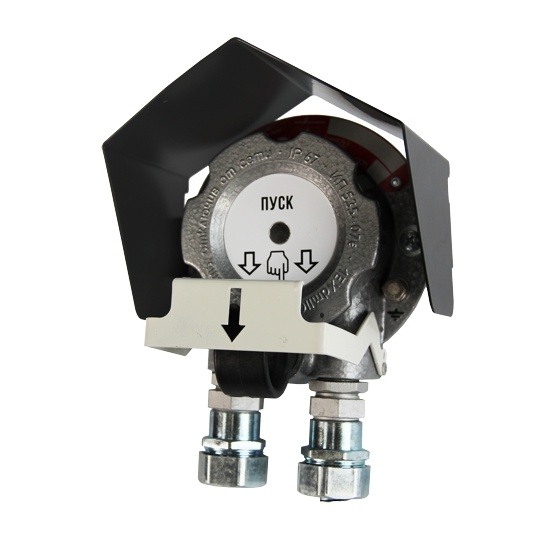

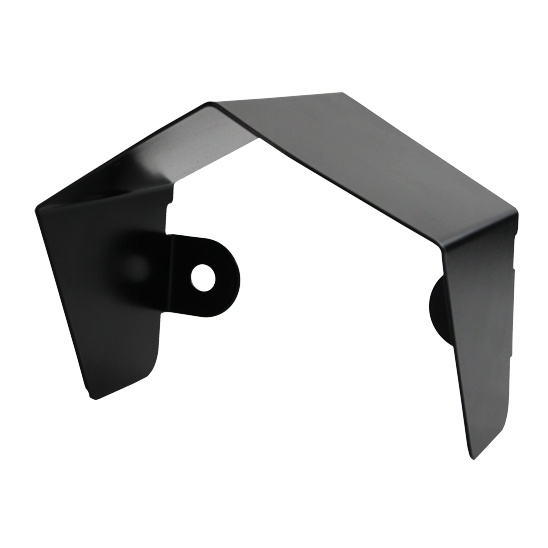

Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и Устройства дистанционного запуска ИП535-07е "ПУСК".

Внешний вид Обозначение Расшифровка
kr1 Козырек При необходимости, в заказе укажите "с козырьком", по умолчанию в комплект не входит

При заказе необходимо указать:

  1. наименование изделия
  2. вводное устройство №1
  3. вводное устройство №2
  4. элемент сменный (доп. комплект 10 шт) - по необходимости
  5. сертификат РМРС (по необходимости)
  6. козырек (по необходимости)
