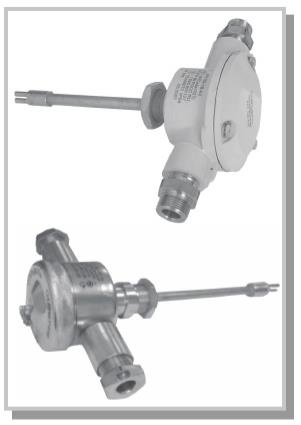

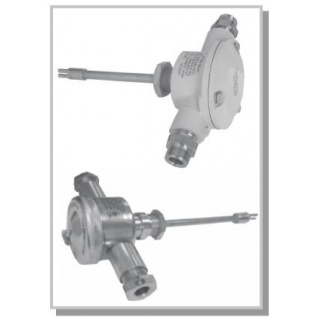

ИП 103–1В извещатель пожарный тепловой взрывозащищенной

Предназначен для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

Используется в химической, нефтегазовой и других областях промышленности, а также на морских судах.







Предназначен для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.

Используется в химической, нефтегазовой и других областях промышленности, а также на морских судах.







Извещатель тепловой ИП 103-1В имеет два независимых датчика с нормально замкнутыми контактами реле.

Головки извещателя могут быть выполнены из алюминиевого сплава или нержавеющей стали - (для извещателей с шифром МР и РР).

Материал защитного чехла - нержавеющая сталь. Возможна замена на сталь марок по ГОСТ 5632-72, группы I, обладающих стойкостью против электрохимической и химической коррозии (атмосферной, почвенной, щелочной, кислотной и др.).

Извещатель с головкой из нержавеющей стали удовлетворяет требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и может выпускаться под техническим надзором Российского Морского регистра Судоходства. В условном обозначении такого извещателя проставляется дополнительный буквенный шифр МР.

Извещатель реализует функции максимальных тепловых извещателей классов А3, С по ГОСТ Р 53325-2009.

По возможности эксплуатации в рабочем состоянии в различной атмосфере по ГОСТ 15150-69 извещатель имеет следующие исполнения:

  1. для эксплуатации в атмосфере типа II по ГОСТ 15150 (индекс обозначения - А, головка из алюминиевого сплава с антикоррозионным покрытием);
  2. для эксплуатации в атмосфере типа II, III и IV по ГОСТ 15150 (индекс обозначения - Н, головка из нержавеющей стали). Извещатель имеет два независимых канала срабатывания.



Характеристики

Значения

Температурный диапазон срабатывания извещателей в соответствии с ГОСТ Р 53325-2009, оС, от и до включительно:

- для класса А3

- для класса С







64 – 76;

 84 – 100;

Переходное электрическое сопротивление при замкнутых контактах, Ом, не более

1,5

Напряжение коммутируемой электрической цепи постоянного и переменного тока промышленной частоты, В

 6 – 36

 Величина коммутируемого электрического тока, А

 0,05 – 0,2

По способу контакта с контролируемой средой извещатель

 точечный.

По условиям эксплуатации извещатель

стационарный.

 Чувствительный элемент

 температурное реле с нормально замкнутыми контактами

Количество чувствительных элементов -

2 шт.

Защищенность от воздействия пыли и воды

IP66

 Электрическое сопротивление изоляции между токоведущими цепями и корпусом извещателя в нормальных климатических условиях по ГОСТ 15150-69, МОм, не менее

20

Максимальная температура контролируемой среды, оС

100

Параметры окружающей среды:

Температура, оС

 от -60 до + 70

Относительной влажности

 до 100 % при температуре 50 С.

Габаритные размеры, мм, не более

70х250х280.

 Масса, кг, не более

2,6

 Средний срок службы до списания, лет, не менее

 8



Время срабатывания всех классов при повышении температуры от условно нормальной

Скорость повышения температуры, ° С / мин

Время работы, с

минимальное

максимальное

1

1740

2760

3

580

960

5

348

600

10

174

329

20

87

192

30

58

144



Извещатель поставляется с двумя кабельными вводами различных исполнений:

  • для присоединения бронированного кабеля (Б),
  • для открытой прокладки присоединяемого кабеля (К),
  • для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½).

В комплект каждого кабельного ввода входят резиновые уплотнения для диаметра кабеля по поясной изоляции 8 - 10, 10 - 12 и 12 - 14мм.

Стандартная комплектация:

Обозначение

Наименование

Кол.

Примечание



Извещатель пожарный

тепловой взрывозащищённый

1 шт.

С демонтированными съемными

частями.

908.1663.00.000 ПС

Паспорт

1экз.



908.1663.00.000 РЭ

Руководство по эксплуатации

1 экз.

На одну упаковку, направляемую в

один адрес, но не более чем на 15

извещателей

Комплект ЗИП

908.2013.00.013-00

908.2013.00.013-02

908.2013.00.013-04

Кольцо уплотнительное

(смесь резиновая ИРП

1347)

2 шт*

2 шт

2 шт

для кабеля диаметром 8-10 мм

для кабеля диаметром 10-12 мм

для кабеля диаметром 12-14 мм

Комплект монтажных частей

908.1663.03.000

Ключ специальный

1 шт.

На одну упаковку, направляемую в

один адрес, но не более чем на 15

извещателей, только для исполнений с алюминиевой головкой.



Примечание - Два комплекта съёмных деталей (штуцер, кольцо уплотнительное 8-10 мм*, кольцо нажимное и заглушка) установлены в корпусе извещателя при поставке или вложены в комплект ЗИП

При записи в технической документации и при заказе необходимо указать:

  • наименование и тип извещателя;
  • через дробь - по температурный класс НПБ 85-2000 (А3, С);
  • материал головки (А- алюминиевый сплав, Н - нержавеющая сталь);
  • тип кабельных вводов: - Т- G. для прокладки кабеля в трубе с присоединительной резьбой G¾ -В, диаметр наружной изоляции кабеля 8 - 14мм;
  • Т - Г. - для прокладки кабеля в трубе с присоединительной резьбой G½-В, диаметр наружной изоляции кабеля 8 - 12мм;
  • К - под кабель для открытой прокладки с диаметром наружной изоляции 8 - 14мм;
  • Б - под бронированный кабель с диаметром наружной изоляции под броней 8 - 14мм;
  • дополнительный шифр приемки (МР - для извещателей, под техническим выпускаемых надзором Российского морского регистра Судоходства;
  • обозначение технических условий.

Пример записи:

1) ИП 103-1В общепромышленного исполнения, на температуру срабатывания от 64 до 76оС, материал головки - алюминиевый сплав, с кабельными вводами для монтажа кабеля в трубе с присоединительной резьбой Т-G¾:

«Извещатель ИП 103-1В / А3-А-Т-G¾ ТУ 4371-035-12150638-2000».

2) То же, на температуру срабатывания от 84 ° С до 100 ° С:

«Извещатель ИП 103-1В / С-А-Т-G¾ ТУ 4371-035-12150638-2000».

3) ИП 103-1В, выпущенный под техническим надзором Российского Морского Регистра Судоходства, на температуру срабатывания от 64 ° Сдо 76 ° С, материал головки - нержавеющая сталь, для монтажа бронированного кабеля:

«Извещатель ИП 103-1В-МР / А3-Н-Б ТУ 4371-035-12150638-2000».
