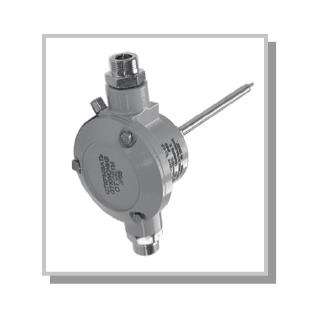

ИП 103–2В/П извещатель пожарный тепловой взрывозащищенный

Предназначен для непрерывной круглосуточной работы (передачи  в шлейф пожарной сигнализации кодированных цифровых сигналов идентификационного номера извещателя и текущего значения температуры контролируемой среды) в системах пожарной сигнализации и пожаротушения в химической, нефтегазовой и других областях.

Преимущественно применяется в цифровых системах пожарной сигнализации, например, в адресной системе пожарной сигнализации АСПС-32-23-0300.

Предназначен для непрерывной круглосуточной работы (передачи  в шлейф пожарной сигнализации кодированных цифровых сигналов идентификационного номера извещателя и текущего значения температуры контролируемой среды) в системах пожарной сигнализации и пожаротушения в химической, нефтегазовой и других областях.

Преимущественно применяется в цифровых системах пожарной сигнализации, например, в адресной системе пожарной сигнализации АСПС-32-23-0300.

Извещатель может быть применён во взрывоопасных зонах 1 и 2 классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.

По возможности эксплуатации в рабочем состоянии в различной атмосфере по ГОСТ 15150-69 извещатель имеет следующие исполнения:

  • для эксплуатации в атмосфере типа II по ГОСТ 15150-69, индекс обозначения  - А, алюминиевый корпус;
  • для эксплуатации в атмосфере типа II, III и IV по ГОСТ 15150, индекс обозначения - Н, корпус из нержавеющей стали.

В комплекте с программируемым пожарным приёмно-контрольным прибором (ППКП) извещатель реализует функции максимального теплового извещателя классов B, C, D и E  по НПБ 85-2000 в диапазоне настроек (посредством ППКП) пороговых значений  температуры срабатывания в пределах от 70 ºС до 120 ºС при соответствующей скорости роста температуры.

Примечание - В комплекте с ППКП, имеющем возможность установления порогового значения скорости роста температуры, контроля и регистрации скорости роста текущего значения температуры, например, при его применении в составе с адресной системы пожарной сигнализации АСПС-32-23-0300, Извещатель реализует функции максимально-дифференциального теплового извещателя класса BR1, CR1, DR1 и ER1 по НПБ 85-2000  (для программируемой температуры срабатывания в диапазоне от 70 ºС до 120 ºС  по заранее установленному, посредством ППКП, пороговому значению температуры срабатывания и пороговому значению скорости роста температуры контролируемой среды).

Характеристики

Значения

Классы извещателей по температурному диапазону

срабатывания (НПБ) от 85 до 2000 ° С





В (от 69 до 85),

С (от 84 до 100),

D (от 99 до 115)

Е (от 114 до 120 ).

  Вид взрывозащиты

 1ЕхibІІAТ5 Х

 Степень защиты

ΙР 54

Ггруппе исполнения

Д3 по ГОСТ Р 52931-2008  (УХЛ 1.1 по ГОСТ 15150-69), но  в диапазоне температуры окружающей среды от минус 55 ºС до 85 ºС.

По устойчивости к воздействию атмосферного давления соответствует  группе исполнения

Р1 по ГОСТ Р 52931-2008.

Вариант применяемых штуцеров

для открытой прокладки кабеля (К),

для прокладки кабеля в трубе (Т)

 для бронированного кабеля (Б) или их сочетаний для всех исполнений извещателей,

Диаметр кабеля по наружной изоляции определяется заказом.

Извещатель обеспечивает возможность работы от трёхпроводной линии с подачей питания постоянного тока

 напряжением от +3,5 до +5,5 В от порта, входящего в состав ППКП, компьютера/контроллера и, кроме того, в случае большого числа установленных в шлейф Извещателей, от дополнительного источника питания.

Извещатель при работе выдаёт следующие сигналы:

- кодированный цифровой сигнал идентификационного номера мзвещателя;

- кодированный цифровой сигнал соответствующий текущему значению температуры окружающей среды  с шагом 0,5 ºС.

Габаритные размеры

см. рис. 1-2

Масса, кг, не более

2,6

 Срок службы Извещателя (до списания), лет

10

Средняя наработка на отказ  составляет, часов, не менее

 60000



Время требуемое для срабатывания пожарного извещателя при отклонении температуры от нормальной

Скорость повышения температуры, С / мин.

Время срабатывания, с (Минимальное)

Время срабатывания, с (Максимальное)

1

1740

2760

3

580

960

5

348

600

10

174

329

20

87

192

30

58

144



Извещатели пожарные тепловые поставляются с кабельными вводами:

  • для присоединения бронированного кабеля (исполнение Б),
  • для открытой прокладки присоединяемого кабеля (исполнение К),
  • для прокладки кабеля в трубе (исполнение Т) с присоединительной резьбой G¾, (возможна поставка с присоединительной резьбой G½) ,
  • для прокладки кабеля в металлорукаве Герда-МГ через соединитель металлорукава Герда-СГ

В комплект кабельного ввода входят резиновые уплотнения следующих диаметров кабеля по поясной изоляции 8 -. 10 мм, 10 -. 12 мм, и 12 - 14 мм.

Рис. 1 - 2

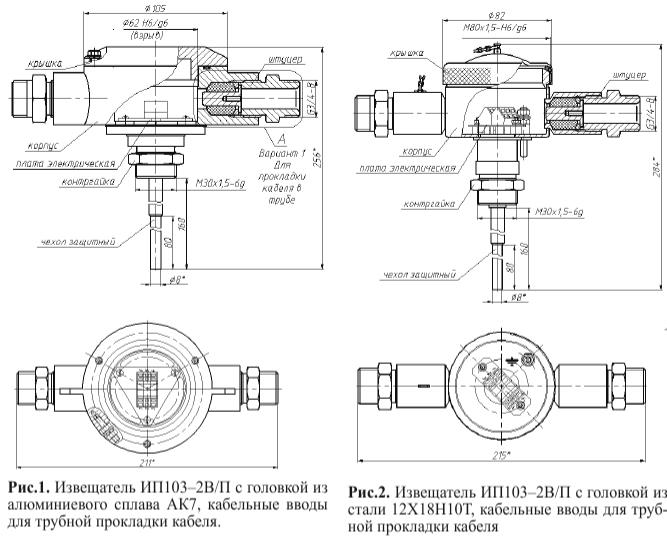

Рисунок 1 и 2. Схемы извещателей ИП103-2В / П, кабельные вводы для трубной прокладки кабеля

Наименование

Кол.

Примечание

Извещатель

1 шт.



Паспорт

1 экз.



Руководство по эксплуатации



1 экз. на каждую партию в один адрес

Кольцо уплотнительное (смесь резиновая ИРП 1266)

2 шт

2 шт

2 шт

для кабеля диаметром 8-10 мм

для кабеля диаметром 10-12 мм

для кабеля диаметром 12-14 мм

Ключ



1 шт. на каждую партию в один адрес

Примечание -  Два комплекта съёмных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм, кольцо нажимное и заглушка) установлены в корпусе  извещателя  на  табло при поставке  или вложены в комплект ЗИП

При записи в технической документации и при заказе необходимо указывать:

  • наименование и тип;
  • по исполнение 1 или рисунку 2;
  • тип кабельного ввода;
  • дополнительный шифр приемки (МР - обозначает технический надзор Российского Морского Регистра Судоходства);
  • обозначение ТУ.

Пример записи:

1) Извещатель ИП 103-2В / П общепромышленного исполнения, с головкой из алюминиевого сплава, с вводным устройством для монтажа кабеля в трубе с присоединительной трубной резьбой G¾: «Извещатель пожарный тепловой ИП 103-2В / П-А-ТG¾ ТУ 4371-094 -12150638-2002 ».
2) То же, с головкой из нержавеющей стали, с вводным устройством под монтаж бронированным кабелем, под техническим выпущенный надзором Российского Морского регистра
Судоходства: «Извещатель пожарный тепловой ИП 103-2В / П-Н-Б МР ТУ 4371-094-12150638- 2002 ».

Рисунок 1 и 2. Схемы извещателей ИП103-2В / П, кабельные вводы для трубной прокладки кабеля



Рисунок 3. Схема включения извещателей ИП103-2В / П в шлейф пожарной сигнализации
