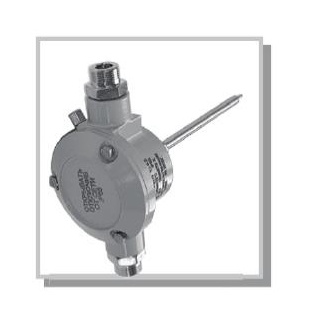

ИП101–1В-Р, ИП101-1В извещатель пожарный тепловой взрывозащищённый максимальный

Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при превышении температуры контролируемой среды выше заданного значения.
Извещатель реализует функции максимальных тепловых извещателей.

Извещатель может применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99 в атмосфере типа II по ГОСТ 15150–69.

Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при превышении температуры контролируемой среды выше заданного значения.
Извещатель реализует функции максимальных тепловых извещателей.

Извещатель может применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99 в атмосфере типа II по ГОСТ 15150–69.

Обозначение

ИП 101-1В

ИП 101-1В-Р

Конструктивное исполнение

Корпус с датчиком длиной 150 мм

Классы извещателей по

ГОСТ Р 55352-2009

(температура срабатывания, С)

А2 (54-70)

А3 (64-76)

В (69-85)

А2 (54-70)

А3 (64-76)

В (69-85)

С (84-100)

D (99-115)

Время срабатывания извещателей

См. таблицу №1,2

Маркировка взрывозащиты

1EхdIIBT6

Защита от воды и пыли по ГОСТ 14254-96

IP65

Температура эксплуатации, С

-корпус

-термодатчик

-55….+85

-55….+160

-55….+115

-55….+160

Материал корпуса извещателя

Алюминиевый сплав с покрытием или коррозионностойкая сталь

Количество кабельных вводов в корпусе

2

Диаметр вводимых кабелей, мм

От 8 до 14

Исполнение штуцеров кабелей вводов (по заказу):

К – открытая прокладка кабеля

Б- прокладка бронированного кабеля

Т – G1/2 (T-G3/4) прокладка кабеля в трубе с априсоединительной резьбой G1/2 (T-G3/4)

М- для прокладки кабеля в металлорукове Герда-МГ через соединитель металлорукова Герда-СТ (М)

Способ крепления корпуса извещателя на объекте

На кронштейне

Напряжение питания постоянного тока или от источника знакопеременного напряжения (частотой не более 2Гц со скважностью 0,8-0,9),В

8….28

Номинальное напряжение, В

24

Способ подключения в шлейф ПКП

параллельный

Ток потребления в дежурном режиме, мА, не более

0,11

Ток шлейфа в режиме «Пожар» (устанавливается потребителем с помощью резистора), м А

3…..20

Выходной сигнал

Электронный ключ на замыкание

Световая индикация

Светодиод красного цвета

Габаритные размеры приборы

См. рисунок в разделе структура обозначения (Схема включения извещателей ИП101–1В, ИП101–1В-Р в шлейф пожарной сигнализации)

Масса, кг, не более

1,1



Таблица 1 – Время срабатывания извещателей взрывозащищенных при повышении температуры от условно нормальной

Скорость повышения температуры, °С/мин Время срабатывания, с
минимальное  максимальное
1 1740 2760
3 580 960
5 348 600
10 174 329
20 87 192
30 58 144



Таблица 2 – Время срабатывания максимально-дифференциальных извещателей классов R1 при повышении температуры от 25°С

Скорость повышения температуры, °С/мин Время срабатывания, с
минимальное максимальное
5 120 500
10 60 242
20 30 90
30 20 60

Стандартная комплектация:

Обозначение

документа

Наименование

Кол.

Примечание



ИП101-1В

ИП101-1В-Р



1

шт.

со штуцерами в соответствии с заказом: - под

прокладку открытого кабеля;

- под прокладку кабеля в трубе с присоедини-

тельной резьбой G3/4-В или G1/2-В;

- под бронированный кабель

- под прокладку кабеля в металлорукаве Герда-

МГ-16 или Герда-МГ-22

908.2240.00.000 ПС

Паспорт

1

экз.

на каждый Извещатель

908.2240.00.000 РЭ

Руководство по эксплуа-

тации

1

экз

на каждые 15 шт Извещателей, поставляе-

мых в один адрес



Диск с программным

обеспечением

1 шт

На партию адресных Извещателей, постав-

ляемых в один адрес

Комплект ЗИП (для Извещателей без индекса Р), диаметр подключаемого кабеля от 8 до 14 мм

908.2013.00.013

Кольцо уплотнительное

2 шт.

для кабеля диаметром 8-10 мм

908.2013.00.013-02

Кольцо уплотнительное

2 шт.

для кабеля диаметром 10-12 мм

908.2013.00.013-04

Кольцо уплотнительное

2 шт.

для кабеля диаметром 12-14 мм

Комплект ЗИП (для Извещателей с индексом Р), диаметр подключаемого кабеля от 8 до 14 мм

908.2013.00.013-01*

Кольцо уплотнительное

2 шт.

для кабеля диаметром 8-10 мм

908.2013.00.013-03

Кольцо уплотнительное

2 шт.

для кабеля диаметром 10-12 мм

908.2013.00.013-05

Кольцо уплотнительное

2 шт.

для кабеля диаметром 12-14 мм



ЗИП для моделей под кабель диаметром от 14-18 мм

908.2013.00.013-06*

Кольцо уплотнительное

2 шт

для кабеля диаметром 14-15 мм

908.2013.00.013-07

(смесь резиновая 6190-38

2 шт

для кабеля диаметром 15-16 мм

908.2013.00.013-08

ТУ 2512-046-00150281-

2 шт

для кабеля диаметром 16-17 мм

908.2013.00.013-09

2003)

2 шт

для кабеля диаметром 17-18 мм



Примечания:

1) При штуцера с присоединительной резьбой G1/2-В кольцо уплотнительное для кабеля диаметром 12-14 мм не применяется и не укладывается 2* Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на извещатель при поставке или вложены в комплект ЗИП 3. Для моделей с резьбовыми заглушками ЗИП не поставляется.





Пример обозначения при заказе:

1 – наименование Извещателя (ИП101–1В или ИП101-1В-Р с расширенной температурой эксплуатации до +115°С);
2 – температурный класс по ГОСТ Р 53325-2009:
- от А2 до В – для ИП101-1В;
- от А2 до D – для ИП101-1В-Р;
3 – дополнительный шифр приемки (только для МР);
4 – материал корпуса и способ установки:
А – алюминиевый сплав с защитным покрытием, установка на кронштейне;
Н – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне;
5 – тип штуцера кабельного ввода:
Т3/4 – для прокладки кабеля в трубе, резьба на штуцере G¾-В;
Т1/2 – для прокладки кабеля в трубе, резьба на штуцере G½–В;
К – под кабель для открытой прокладки;
Б – под бронированный кабель;
М – для прокладки кабеля в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ (см. раздел «штуцеры кабельные», рис. 3).
6 – обозначение технических условий.

Пульт – пульт пожарной сигнализации (ПКП)
«+», «–» – шлейф пульта
1, 2 – Извещатели ИП101–1В
N – Извещатель ИП101–1В в режиме оконечного прибора
R – резистор С1–4–0,25±10% устанавливается потребителем и рассчитывается по формуле
R=(Uпит–0,33 х I)/I
где Uпит, В – напряжение питания в шлейфе
I, мА – среднее значение тока в шлейфе при срабатывании одного Извещателя (например, 7 мА)
Vок, Rок – элементы оконечной цепи (диод Vок устанавливается при питании знакопеременным напряжением)

Схема включения Извещателей ИП101–1В, ИП101–1В-Р в шлейф пожарной сигнализации

1 – корпус Извещателя
2 – штуцера кабельных вводов
3 – крышка
4 – светодиод
5 – термодатчик в защитной арматуре

Габаритные и присоединительные размеры Извещателей ИП 101–1В и ИП 101-1В-Р в корпусе из алюминиевого сплава
