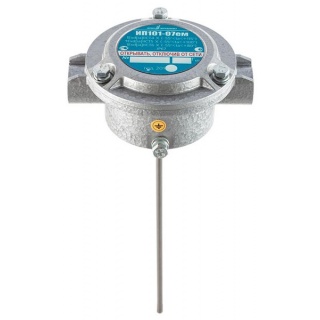

ИП101-07ем извещатель пожарный взрывозащищенный тепловой программируемый

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.

Исполнение извещателя ИП101-07ем

Маркировка

взрывозащиты

Температура

окружающей

среды, оС

Температура

контролируемой

среды, оС

Исполнение И1

1Exd[ia]IICТ4 Х

1Exd[ia]IICТ5 Х

1Exd[ia]IICT6 Х

от -60 до +115

от -60 до +100

от -60 до +80

от -60 до +130

от -60 до +100

от -60 до +80

Исполнение И2

корпус

1Exd[ia]IICТ4

1Exd[ia]IICТ5

1Exd[ia]IICT6

от -60 до +115

от -60 до +100

от -60 до +80

_

выносной

чувствительный элемент

0ExiaIICТ4 Х

0ExiaIICТ5 Х

0ExiaIICT6 Х

от -60 до +130

от -60 до +100

от -60 до +80

от -60 до +130

от -60 до +100

от -60 до +80



Функциональные возможности:

  • применим во взрывоопасных зонах (как в резервуарах с нефтью и другими горючими смесями, так и в помещениях и установках других взрывоопасных производств)
  • подключение как на размыкание цепи, так и на замыкание
  • подключение в адресные системы пожарной сигнализации

Конструкция:

  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • чувствительный элемент выполнен из нержавеющей стали
  • неокисляющиеся пружинные клеммы WAGO

Преимущества:

  • предусмотрена возможность перенастройки температуры срабатывания извещателя потребителем на месте его эксплуатации без изменения параметров шлейфа
  • уникальная тепловая чувствительность
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • самопроверка работоспособности извещателя и шлейфа непосредственно во взрывоопасной зоне без демонтажа (с помощью магнитного ключа)
  • световая индикация при срабатывании
Характеристики Значения
маркировка взрывозащиты
1Ехd[ia]IICT4/T5/T6 X
перенастройка температуры срабатывания с шагом, °С
3-5
температурный класс настройки извещателя
А1, A2, A3, B, C, D, E
температура срабатывания, °С
54-130
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
200
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
Т4 от - 60 до + 115
Т5 от - 60 до + 100
Т6 от - 60 до + 85
габаритные размеры, не более, мм
180х94х200
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5




Варианты исполнения чувствительного элемента извещателя

И1

трубка длиной 0,2 м (стандартное)

И2

выносной чувствительный элемент длиной 1,5 м (по заказу)

Температурный класс настройки извещателя, °С

Извещатель

Класс

Температура настройки,°С

Температура,°С

ИП101-07ем

A1

60

54-65

A2

65

54-70

A3

70

64-76

B

80

69-85

С

90

84-100

(D)

100

(по заявке)

D

110

99-115

E

120

114-130

Таблица номиналов резисторов для перенастройки температуры срабатывания извещателя ИП101-07ем.

T,°C 55 57 60 63 65 67 70 72 75 80 82 85 90 95 100 105 110 115 120 125 130
Rн, кОм 15 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820

ТУ 4371–008–43082497–05–02

Стандартная комплектация:

Наименование

Кол.

Примечание

Извещатель ИП101-07ем

1

Исполнение по заявке

Кабельный ввод

2

По заявке

Набор уплотнительных колец

-



Шайба d10 мм

2



Шайба  d12 мм

2



Заглушка

1



Клеммный ключ WAGO

1



Спец. ключ

1



Магнитный ключ

1



Защитный колпачок

1

Исполнение 1

Резисторы для настройки на

t=700С

Rн=56 кОм

t=900С

Rн=180 кОм

1

1

При настройке на 700С или 900С

соответствующий резистор сразу

устанавливается в клеммы извещателя

Кронштейн с крепежом

1

По заказу

Руководство по эксплуатации

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию

* Комплектация извещателя вводными устройствами (по заказу)



Вводные устройства

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-



Внешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50

Кронштейн крепежный для извещателей серии ИП101-07 и ИП103-2/1

Кронштейн представляет собой цельную деталь из нержавеющей стали для крепежа извещателей пожарных тепловых взрывозащищенных серии ИП101-07 и ИП103-2/1

kr1 Кронштейн При необходимости, в заказе укажите "с кронштейном"




Пример записи извещателя при заказе:

Извещатель пожарный тепловой взрывозащищенный программируемый максимального действия ИП101-07ем, класс А3 (или температура срабатывания), исполнение И1, комплектация 2хКВМ15, кронштейн, ТУ 4371-008-43082497-05.

При заказе необходимо указать:

  1. марку извещателя
  2. тип вводного устройства
  3. количество вводного устройства
  4. температурный класс
  5. вид ЧЭ (чувствительного элемента)
  6. длину ЧЭ
  7. РМРС ( по необходимости)
