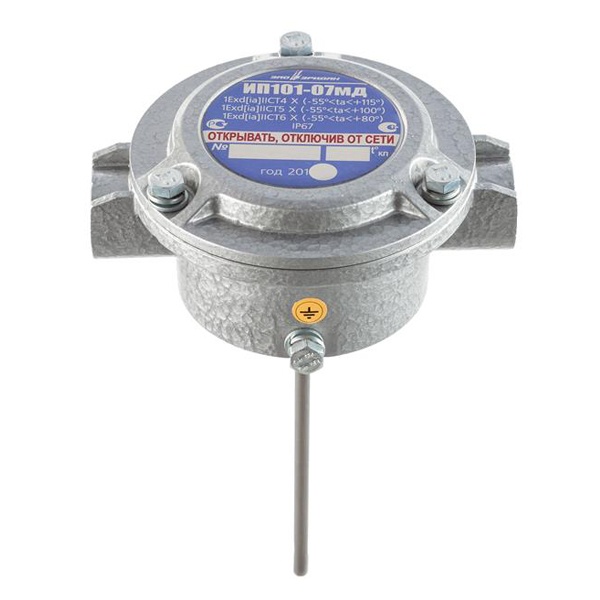

ИП101-07мд извещатель пожарный тепловой взрывозащищенный максимально-дифференциальный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Исполнение извещателя ИП101-07мд

Маркировка взрывозащиты

Температура окружающей среды, оС

Температура контролируемой среды, оС

Исполнение И1

1Exd[ia]IICТ4 Х

1Exd[ia]IICТ5 Х

1Exd[ia]IICT6 Х

от -60 до +115

от -60 до +100

от -60 до +80

от -60 до +130

от -60 до +100

от -60 до +80

Исполнение И2

корпус

1Exd[ia]IICТ4

1Exd[ia]IICТ5

1Exd[ia]IICT6

от -60 до +115

от -60 до +100

от -60 до +80

_





выносной

чувствительный

элемент

0ExiaIICТ4 Х

0ExiaIICТ5 Х

0ExiaIICT6 Х

от -60 до +130

от -60 до +100

от -60 до +80

от -60 до +130

от -60 до +100

от -60 до +80



Функциональные возможности:

  • надежность работы в срабатывании по двум программируемым параметрам:
  • пороговому значению температуры или скорости нагрева окружающей среды
  • подключение как на размыкание цепи, так и на замыкание
  • подключение в адресные системы пожарной сигнализации
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • неокисляющиеся пружинные клеммы WAGO
  • чувствительный элемент выполнен из нержавеющей стали

Преимущества:

  • уникальная тепловая чувствительность
  • световая индикация при срабатывании
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • дифференциальная функция включается при t° >25°C и не реагирует на перепады ниже указанного значения
Характеристики Значения
маркировка взрывозащиты
1Ехd[ia]IICT4/T5/T6 X
температурный класс настройки извещателя
А1R, А2R, А3R, BR, CR, DR, ER
температура срабатывания максимальная функция, °С
54-130
скорость повышения температуры, °С/мин
5, 10, 20, или 30
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
200
время готовности извещателя к работе после включения электропитания, не более, с
10
время сброса извещателя при отключении электропитания, не более, с
4
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
Т4 от - 60 до + 115
Т5 от - 60 до + 100
Т6 от - 60 до + 85
габаритные размеры, не более, мм
180 x 94 x 200
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5



Варианты исполнения чувствительного элемента извещателя

И1

трубка длиной 0,2 м (стандартное)

И2

выносной чувствительный элемент длиной 1,5 м (по заказу)


Температурный класс настройки извещателя, °С

Извещатель

Класс

Температура настройки,°С

Температура,°С

ИП101-07мд

A1R

60

54-65

A2R

60

54-70

A3R

70

64-76

BR

75

69-85

СR

90

84-100

DR

105

99-115

ER

120

114-130



Стандартная комплектация:

Наименование

Кол.

Примечание

Извещатель ИП101-07мд

1

Исполнение по заявке

Кабельный ввод

2

По заявке

Набор уплотнительных колец

-



Шайба d10 мм

2



Шайба) d12 мм

2



Заглушка

1



Клеммный ключ WAGO

1



Спец. ключ

1



Защитный колпачок

1

Исполнение 1

Кронштейн с крепежом

1

По заказу

Руководство по эксплуатации

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию



Вводные устройства

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-



нешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50

Кронштейн крепежный для извещателей серии ИП101-07 и ИП103-2/1

Кронштейн представляет собой цельную деталь из нержавеющей стали для крепежа извещателей пожарных тепловых взрывозащищенных серии ИП101-07 и ИП103-2/1

kr1 Кронштейн При необходимости, в заказе укажите "с кронштейном"




При заказе необходимо указать:
  1. марку извещателя
  2. тип вводного устройства
  3. количество вводного устройства
  4. температурный класс
  5. РМРС ( по необходимости)

Извещатель пожарный тепловой взрывозащищенный программируемый максимально-дифференциальный ИП101-07мд, класс А3R (или температура срабатывания), диф. функция ΔТ=100С, исполнение И1, комплектация 2хКВМ15, кронштейн, ТУ 4371-008-43082497-05.
