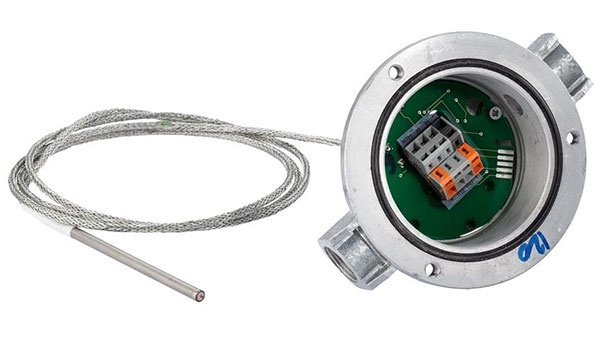

ИП101-07вт извещатель пожарный тепловой взрывозащищенный высокотемпературный

Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей и взрывоопасных зонах других производств.
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания.

Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей и взрывоопасных зонах других производств.

Извещатель имеет следующую маркировку взрывозащиты:

Извещатель ИП101-07вт

Маркировка взрывозащиты

Температура

окружающей

среды, оС

Температура

контролируемой

среды, оС

корпус

1Exd[ia]IICТ4

1Exd[ia]IICТ5

1Exd[ia]IICT6

от -60 до +115

от -60 до +100

от -60 до +80

_

выносной

чувствительный

элемент

0ExiaIICТ2 Х

0ExiaIICТ3 Х

0ExiaIICT4 Х

0ExiaIICТ5 Х

0ExiaIICT6 Х

от -60 до +250

от -60 до +200

от -60 до +135

от -60 до +100

от -60 до +80

от -60 до +250

от -60 до +200

от -60 до +135

от -60 до +100

от -60 до +80

Функциональные возможности:

  • подключение как на размыкание цепи, так и на замыкание
  • подключение в адресные системы пожарной сигнализации
  • стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке)

Конструкция:

  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • неокисляющиеся пружинные клеммы WAGO
  • чувствительный элемент выполнен из нержавеющей стали
  • корпус извещателя с электронными компонентами пространственно отделен от чувствительного элемента, что позволяет контролировать зону нагрева до 250°С

Преимущества:

  • уникальная тепловая чувствительность
  • световая индикация при срабатывании
  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • раздельная маркировка взрывозащиты  корпуса и чувствительного элемента
Характеристики Значения
маркировка взрывозащиты корпуса
1Ехd[ia]IICT4/T5/T6 X
маркировка взрывозащиты чувствительного элемента
0ЕхiaIICT2/T3/T4/T5/T6 X
температурный класс настройки извещателя
A1, A2, A3, B, C, D, E, F, G, Н
температура срабатывания, °С
54-250
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
200
условия эксплуатации:
температура окружающего воздуха для соответствующих температурных классов, °С
для выносного элемента
Т2 - от - 60 до + 250
Т3 - от - 60 до + 200
Т4 - от - 60 до + 135
Т5 - от - 60 до + 100
для корпуса извещателя
Т6 - от - 60 до + 85
габаритные размеры, не более, мм
200х94х60
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5

Температурный класс настройки извещателя, °С

Извещатель

Класс

Температура настройки,°С

Температура,°С

ИП101-07вт

A1

60

54-65

A2

60

54-70

A3

70

64-76

B

75

69-85

C

90

84-100

D

105

99-115

E

120

114-130

F

135

129-145

G

150

144-160

H

по заявке

159-200

H

по заявке

200-250

Стандартная комплектация:

Наименование

Кол.

Примечание

Извещатель ИП101-07вт

1



Кабельный ввод

2

По заявке

Набор уплотнительных колец

-



Шайба d10 мм

2



Шайба d12 мм

2



Заглушка

1



Клеммный ключ WAGO

1



Спец. ключ

1



Кронштейн с крепежом

1

По заказу

Руководство по эксплуатации

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию



Вводные устройства

Состав комплекта

Состав комплекта

Состав комплекта

ШТ½

ШТ¾

ЗГ

КВБ12

КВБ17

-

КВМ15

КВМ20

-



нешний вид Обозначение Расшифровка
k1 ШТ 1/2"  штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ  оконечная заглушка
ОЭ**  оконечный элемент (ОЭ)*

*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

**в соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50

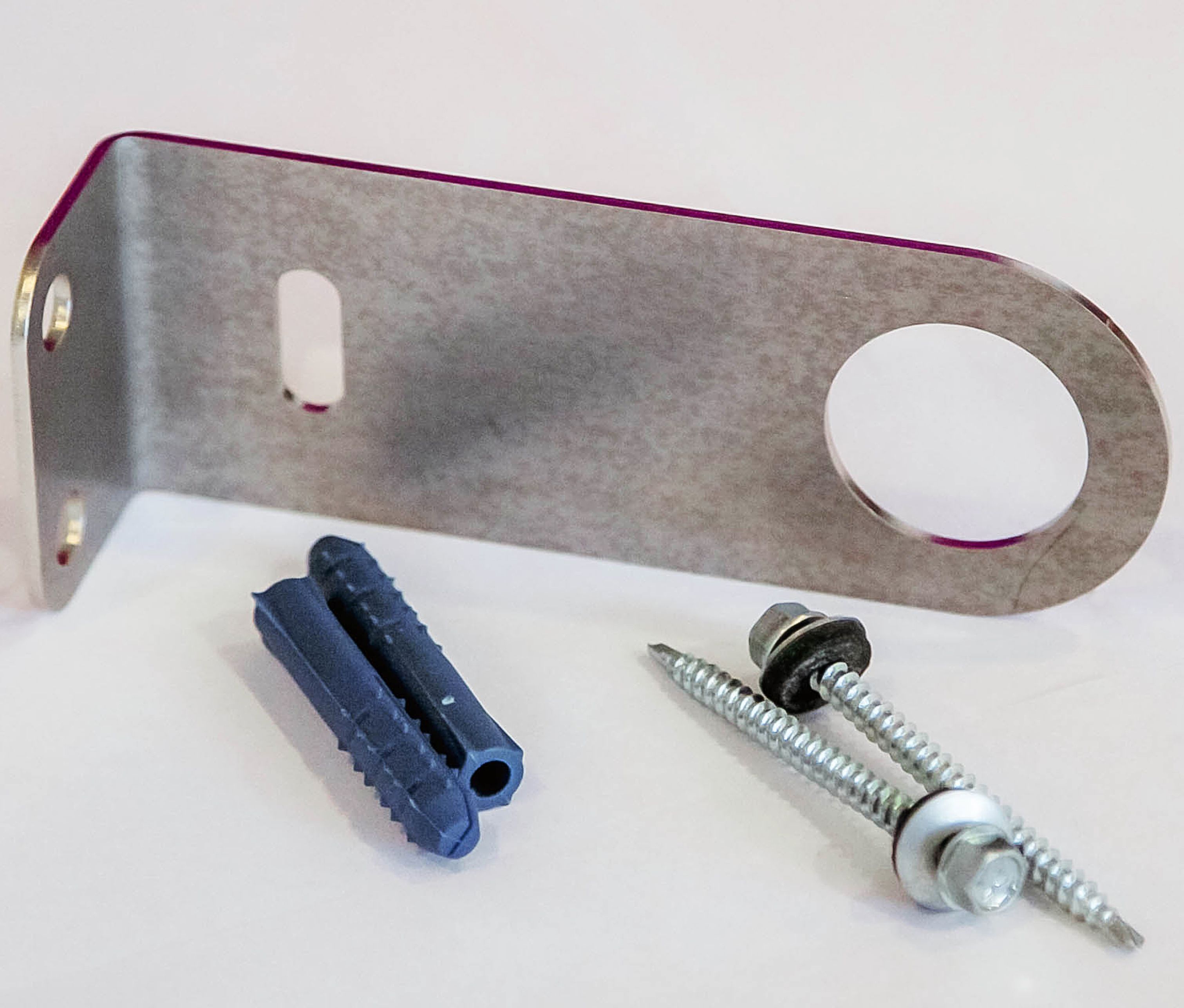

Кронштейн крепежный для извещателей серии ИП101-07 и ИП103-2/1

Кронштейн представляет собой цельную деталь из нержавеющей стали для крепежа извещателей пожарных тепловых взрывозащищенных серии ИП101-07 и ИП103-2/1

kr1 Кронштейн При необходимости, в заказе укажите "с кронштейном"




При заказе необходимо указать:

  1. марку извещателя
  2. тип вводного устройства
  3. количество вводного устройства
  4. температурный класс
  5. РМРС ( по необходимости)

Извещатель пожарный тепловой взрывозащищенный программируемый высоко-температурный максимального действия ИП101-07вт, класс G (или температура срабатывания), комплектация 2хКВМ15, кронштейн, ТУ 4371-008-43082497-05,
