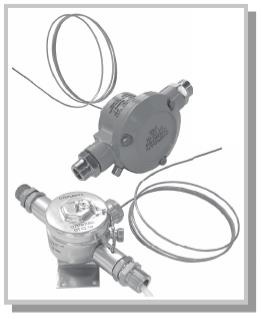

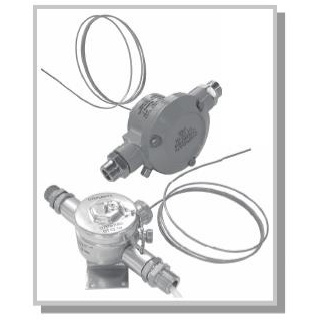

ИП102-1В-Р, ИП102-1В извещатель пожарный тепловой взрывозащищенной максимальный и максимально-дифференциальный

Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении темпера туры контролируемой среды выше допустимой.
Извещатель реализует функции максимальных, максимально–дифференциальных тепловых извещателей.
Извещатель может применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99.
Извещатель в корпусе из нержавеющей стали удовлетворяет требованиям «Правил Классификации и постройки морских судов»

Предназначен для использования в химической, нефтегазовой и других отраслях промышленности для подачи извещения о пожаре при повышении темпера туры контролируемой среды выше допустимой.
Извещатель реализует функции максимальных, максимально–дифференциальных тепловых извещателей.
Извещатель может применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9–99 и ГОСТ Р 51330.13–99.
Извещатель в корпусе из нержавеющей стали удовлетворяет требованиям «Правил Классификации и постройки морских судов»

Характеристики

Значения

ИП 102-1В

ИП 102-1В-Р

Конструктивное исполнение

Корпус с термодатсиков длиной от 0,5 до 50 м ( по заказу).

Материал корпуса – алюминий (а) или нержавеющая сталь (НС или НК).

Диаметр термокабеля 3 мм

Классы извещателей

см. таблицу №1

Время срабатывания извещателя

см. таблицу №1

Маркировка взрывозащиты

1ЕхdibIIBT6 в кабельном термодатчике размещен блок искрозащиты ( БИЗ), который обеспечивает его искробезопастность вида id

Защита от воды и пыли

IP65

Температура эксплуатации, С

- корпус

-термодатчика



-55…..+70

-55….+380



-55….-115

-55…..+380

Количество кабельных вводов в корпусе

2

Диаметр вводимых кабелей, мм

От 8 до 14

Исполнение штуцеров кабельного ввода по (заказу)

К – открытая прокладка кабеля

Б – прокладка бронированного кабеля

Т – G1/2 (T-G3/4) – прокладка кабеля в трубе с присоединительной резьбой G1/2 (G3/4)

М – для прокладки кабеля в металлорукове Греда-МГ через соединитель металлорукова Герда-СГ

Способ крепления корпуса извещателя на обьекте

На кронштейне

Напряжение питания постоянного тока или от источника питания знакопеременного напряжения (частотой не более 2Гц со скважностью 0,8-0,9 ), В

8….28

Номинальное напряжения, В

24

Способ подключения в шлейф ПКП

Параллельный

Ток потребления в дежурном режиме, мА, не более

0,11

Ток шлейфа в режиме «Пожар» (устанавливается потребителем с помощью резистора). мА

3….20

Выходной сигнал

Электронный ключ на замыкании

Световая индикация

Светодиод красного цвета

Габаритные размеры приборы

см. рис. 1-3

Масса. Кг, не более

1,1



Таблица 1 - Обозначение моделей и классов извещателей:

Извещатель в корпусе из алюминиевого сплава предназначены для крепления только на кронштейне, в корпусе из коррозионностойкой стали – для крепления на кронштейне (индекс в обозначении НК) или на стене (индекс КС).

При выпуске из производства извещатель настраивается на конкретную температуру срабатывания, например 70°С.

Извещатель должен использоваться с приёмоконтрольными приборами типа ППК2, УОТС, Аккорд, Рубин, Старт–4, Яхонт и др.
Для монтажа на объекте кабельного термодатчика Извещателя по отдельному заказу поставляется комплект монтажных частей ШП-3 908.2784.01.000



Стандартная комплектация:

Обозначение

документа

Наименование

Кол.

Примечание

908.2240.00.000,

908.2242.00.000,

908.2243.00.000,

908.2244.00.000,

908.2258.00.000,

908.2503.00.000,

908.2504.00.000

ИП101-1В-А,

ИП101-1В-АДР-А,

ИП102-1В-НС

ИП102-1В-АДР-НС

ИП102-1В-НК

ИП102-1В-АДР-НК

ИП102-1В-НК

ИП102-1В-АДР-НК

ИП101-1В-НК

ИП101-1В-АДР-НК

ИП102-1В2

ИП102-1В1х2

1 шт.

со штуцерами в соответствии с заказом: - под

прокладку открытого кабеля;

- под прокладку кабеля в трубе с присоедини-

тельной резьбой G3/4-В или G1/2-В;

- под бронированный кабель

- под прокладку кабеля в металлорукаве Герда-

МГ-16 или Герда-МГ-22

908.2242.00.005

Кронштейн

1 шт.

для ИП102-1В всех моделей

908.2242.00.005

Кронштейн

1шт.

для ИП102-1В1х2- дополнительный кронштейн

908.2240.00.000 ПС

Паспорт

1экз.

на каждый Извещатель

908.2240.00.000 РЭ

Руководство по эксплуа-

тации

1экз

на каждые 15 шт Извещателей, поставляе-

мых в один адрес



Диск с программным

обеспечением

1 шт

На партию адресных Извещателей, поставляемых в один адрес

Комплект монтажных частей КМЧ (по отдельному заказу)

908.2784.00.000 МЧ



1

для всех одноканальных ИП102-1В

908.2784.00.000 МЧ



2

для двухзонного ИП102-1Вх2

908.2784.00.000-01МЧ



1

для двухканального ИП102-1В2

Комплект ЗИП (для Извещателей без индекса Р), диаметр подключаемого кабеля от 8 до 14 мм

908.2013.00.013

Кольцо уплотнительное

2 шт.

для кабеля диаметром 8-10 мм

908.2013.00.013-02

Кольцо уплотнительное

2 шт.

для кабеля диаметром 10-12 мм

908.2013.00.013-04

Кольцо уплотнительное

2 шт.

для кабеля диаметром 12-14 мм

Комплект ЗИП (для Извещателей с индексом Р), диаметр подключаемого кабеля от 8 до 14 мм

908.2013.00.013-01*

Кольцо уплотнительное

2 шт.

для кабеля диаметром 8-10 мм

908.2013.00.013-03

Кольцо уплотнительное

2 шт.

для кабеля диаметром 10-12 мм

908.2013.00.013-05

Кольцо уплотнительное

2 шт.

для кабеля диаметром 12-14 мм

ЗИП для моделей под кабель диаметром от 14-18 мм

908.2013.00.013-06*

Кольцо уплотнительное

2 шт

для кабеля диаметром 14-15 мм

908.2013.00.013-07

(смесь резиновая 6190-38

2 шт

для кабеля диаметром 15-16 мм

908.2013.00.013-08

ТУ 2512-046-00150281-

2 шт

для кабеля диаметром 16-17 мм

908.2013.00.013-09

2003)

2 шт

для кабеля диаметром 17-18 мм



Примечание:

1* При применении штуцера с присоединительной резьбой G1/2-В кольцо уплотнительное для кабеля диаметром 12-14 мм не применяется и не укладывается

2* Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на извещатель при поставке или вложены в комплект ЗИП

3*. Для моделей с резьбовыми заглушками ЗИП не поставляется

Пример обозначения при заказе:

1 – наименование и модель Извещателя(ИП102-1В или ИП102-1В-Р с расширенной температурой эксплуатации до +115°С);
2 – температурный класс по ГОСТ Р 53325:
     - от А2 до Н10 – для максимальных извещателей
     - от А2R до Н10R – для максимально-дифференциальных извещателей
3 – дополнительный шифр приемки (только для МР);
4 – материал корпуса извещателя и способ установки:
А– алюминиевый сплав, установка на кронштейне;
      НС– коррозионностойкая сталь 12Х18Н10Т, установка на стене;
      НК– коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне;
5 – тип штуцера:
      Т3/4 – для прокладки кабеля в трубе, резьба на штуцере G¾-В;
      Т1/2 – для прокладки кабеля в трубе, резьба на штуцере G½–В;
      К – под кабель для открытой прокладки;
      Б – под бронированный кабель;
      М – для прокладки кабеля в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ
6 – длина кабельного термодатчика в метрах;
7 – наличие комплекта монтажных частей ШПЗ 908.2784.00.000 МЧ ;
8 – обозначение технических условий.
