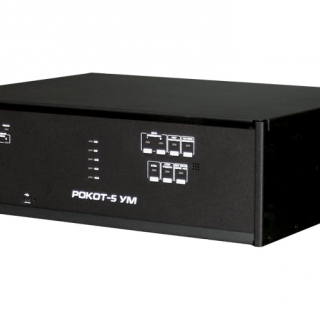

РОКОТ-5 УМ усилитель мощности

Предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО» и входит в состав системы речевого оповещения пожарной «Рокот-5» (далее – система)



Предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО» и входит в состав системы речевого оповещения пожарной «Рокот-5» (далее – система)



Исполнения:

  1. РОКОТ-5 УМ исполнение 1 выходной сигнал 120Вт, 100В
  2. РОКОТ-5 УМ исполнение 2 выходной сигнал 120Вт, 30В

Входы и выходы усилителя

  • Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения.
    Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС в одну линию. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
  • Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
  • Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ.
  • Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ.
  • Выход НСП – «неисправность» предназначен для сигнализации о состоянии усилителя. Тип выхода – «сухие контакты реле». Нормальному состоянию соответствует замкнутое состояние выхода.

Усилитель имеет следующие основные режимы работы:

  • дежурный;
  • трансляция сигнала;

Прибор имеет два варианта исполнения в зависимости от напряжения выходного сигнала:

Особенности

  • Цифровая линия управления
  • Четыре выхода подключения линий оповещения (в дальнейшем - ЛО) разделённых на две зоны оповещения;
  • Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания;
  • Два выхода подключения линии светового оповещения (в дальнейшем - ЛСО) защищенных от перегрузки и короткого замыкания;
  • Периодический автоматический контроль (контроль производится, когда нет оповещения) ЛО и ЛСО на отсутствие замыканий или обрывов;
  • Отдельный выход для контроля неисправности;
  • Автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В;
  • Контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку);
  • Защита от короткого замыкания и переполюсовки выводов АБ.
  • Возможность обновления прошивки;



Характеристики

Значения

Количество зон оповещения

2

Количество линий оповещения в каждой зоне

2

Максимальная нагрузочная способность линий оповещения

120 Вт

Максимальное значение действующего напряжение выходного сигнала в линии оповещения

исполнение 1 - 100 В

исполнение 2 - 30 В

Количество линий светового оповещения

2

Габаритные размеры

425x360x130 мм

Масса без аккумуляторной батареи, не более

8 кг

Диапазон рабочих температур

-10... 55 °С

Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более

93%

Напряжение питания (ток переменный)

от 165 до 253 В

Количество устанавливаемых в прибор АБ

2 шт. x 12В

Максимальная мощность, потребляемая от сети, не более

200 Вт

Ток потребления от аккумуляторной батареи в дежурном режиме при отсутствии сетевого питания, не более

300 мА

Номинальная емкость резервной аккумуляторной батареи

12 Ач

Схемы подключения

Схема подключений УМ и АС


Схема подключений АС-4, АС-6, АС-4-2 к линиям оповещения


Схема внешних подключений «Рокот-5 УМ»


Схема подключений АС-5 к линиям оповещения

Стандартная комплектация:

  1. САОП.425541.001-04 (-05) Усилитель мощности «Рокот-5 УМ» исп.1 (исп.2) - 1 шт.
  2. САОП.425541.001-01РЭ Руководство по эксплуатации - 1 шт.
  3. Карта памяти MicroSD 4 Гб* - 1 шт.
  4. Клеммник винтовой 2EDGK-5,0-02P-14-00A (H) - 4  шт.
  5. Клеммник винтовой 2EDGK-5,0-05P-14-00A (H) - 2 шт.
  6. Ножка приборная самоклеящаяся - 5 шт.
  7. Резистор 7,5 кОм 5 %, 0,25 Вт - 2 шт.
  8. Резистор 47 кОм 5 %, 0,25 Вт - 4 шт.
  9. Кабель питания - 1 шт.
  10. САОП.425541.001.02 Ухо - 2 шт.
  11. Винт М4*12 - 6 шт.
  12. Диод 1N4007 - 2 шт.
