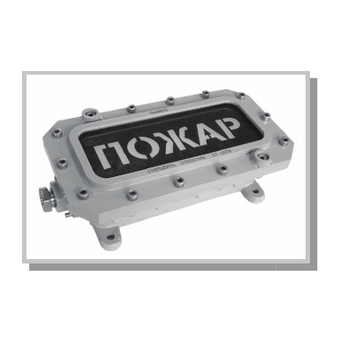

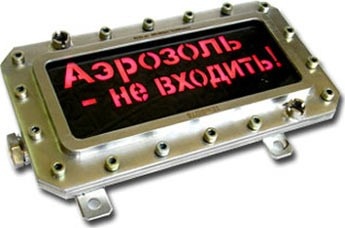

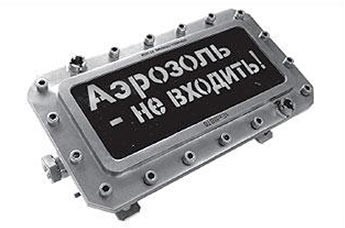

ТСВ - 1 табло световые взрывозащищенные

Предназначено для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой или знаковой тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами.

Внесено в морской регистр.

Предназначено для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой или знаковой тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами.

Внесено в морской регистр.

Табло ТСВ-1 могут применяться во взрывоопасных зонах и помещениях 1 и 2 классов согласно ГОСТ Р 51330.9 и ГОСТ Р 51330.13 и области во взрывоопасных зонах и помещениях всех классов В соответствии с «Правилами Устройства» (ПУЭ) электроустановок гл. 7.3 и другими нормативно- техническими документами, регламентирующими применение электрообо-рудования во взрывоопасных зонах.

Особенности ТСВ-1:

  • Тревожный световой сигнал контрастно различим при его освещённости до 300 лк в телесном угле 90 °С и 15 метров расстояния.
  • Текст надписи, цвет надписи и цвет фона (контрастный цвет) определяется заказчиком
  • Световое взрывозащищенное табло выпускается под техническим наблюдением Российского Морского Регистра судоходства
  • Табло поставляются с кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе (Т) с присоединительной резьбой G ¾, (возможна поставка с присоединительной резьбой G ½)
  • В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 8 ... 10, 10 ... 12 и 12 ... 14мм
  • Табло по способу защиты человека от поражения электрическим током I по классу соответствует ГОСТ Р 51350-90
  • По электромагнитной совместимости табло соответствует требованиям ГОСТ Р 50009-2000 и НПБ 57-97 для второй степени жёсткости
  • Конструктивное исполнение табло обеспечивает их пожарную безопасность по ГОСТ 12.1.004-91 и НПБ 77-98
  • Срок службы до списания - 10 лет

Табло с шифром МР, РР рассчитаны для работы в условиях вибрации, наклонов, ударных нагрузок, в условиях относительной влажности до 100% при температуре до 50 оС.

Табло с шифром МР, РР предназначены для эксплуатации в условиях, пронормированных для климатического исполнения ОМ2 по ГОСТ 15150.

Световое взрывозащищенное табло модели ТСВ-1-12 имеет три режима работы, доступных потребителю в процессе эксплуатации:

  1. Мигание с частотой 0,5 - 5,0Гц пр подаче постоянного напряжения питания;
  2. Мигание с частотой напряжения питания;
  3. Мигание с частотой 0-10Гц от внешнего управляющего сигнала напряжением (5 - 24) В, поданному по третьему проводу.

Характеристики

Значения

Вид и уровень взрывозащиты по ГОСТ Р 51330.1-99

PB Eх/1EхdllBT6 и 1хdIIBT6

Степень защиты по ГОСТ 14254-96

IP66

Применение в взрывоопасных зонах по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99

1 и 2 классов

Климатическая зона ХЛ1.1 от -60 до 70 ° С в атмосфере типа II, III или IV по ГОСТ 15150-69

индекс в обозначении - Н (коррозионная сталь) - для исполнений РВ EхDI /1E × d11BT6 и 1Eх dIIBT6

Климатическая зона УХЛ3.1 от -30 до 70 ° С в атмосфере типа II по ГОСТ 15150-69

индекс в обозначении - С (углеродистая сталь) - для исполнений РВ EхDI / 1Eхd11BT6

Климатическая зона ХЛ1.1 от -60 до 70 ° С в атмосфере типа II по ГОСТ 15150-69

индекс в обозначении - С (углеродистая сталь) - для исполнения 1Eхd11BT6

Завода-ТУ изготовителя

4371-117-12150638-2004 ТУ

* Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d 8 - 10, 10 - 12 и 12 - 14мм

Да

Частота мигания тревожного светового сигнала табло, Гц

от 0,5 до 5

Допускаемая продолжительность непрерывной работы табло в режиме тревожного светового сигнала, минут, не менее

120

Длительность непрерывно работы табло в режиме тревожного светового сигнала от аккумуляторов, минут, не менее

120

Напряжение питания тало модели ТСВ-1-12, В

10 ... = 26 В

Напряжение питания тало модели ТСВ-1-220, В

(220 ± 22), 50 Гц

Потребляемая мощность, Вт, не более

6

Максимальное сечение проводов, подключаемых к клеммам табло, не более, мм²

2,5 - для исполнения 1EхdIIBT6
10 - для исполнения PB EхDI/ EхdIIBT6

Размер надписи, мм, не менее

250х100

Габаритные размеры, мм, не более

- 530х180х100 для исполнений PB EхDI / 1EхdIIBT6
- 400х180х100 для исполнения 1EхdIIBT6

Масса не более

12кг для исполнений РВ E × DI / 1E × dIIBT6:
- с индексами (Н, С) ... 10,0
- с индексом (А) ... 5,5





Стандартная комплектация



Наименование

Кол.

Примечание

Табло ТСВ-1

1 шт.

нержавеющий корпус (алюминиевый корпус) со штуцерами в соответствии с заказом: под открытый кабель, или  прокладку кабеля в трубе с присоединительной резьбой G3\4-В (G1/2-В);  или  под бронированный кабель

Паспорт

1 экз.



Руководство по эксплуатации

1 экз

на партию Табло не более 10 штук, поставляемых в один адрес

ЗИП

Прокладка (кольцо)

1 шт.

для  нержавеющего корпуса

( для алюминиевого корпуса)

Кольцо уплотнительное (смесь резиновая ИРП 1347)

2 шт

2 шт

для кабеля диаметром 8-10 мм

для кабеля диаметром 12-14 мм



Пример записи обозначения при заказе и в другой документации:

При заказе световых и светозвуковых табло завод-производитель рекомендует использовать сигнальные цвета в соответствии с ГОСТ Р 12.4.026. Ответственность за применение сигнальных цветов не описанных в ГОСТ Р 12.4.026 остается за заказчиком.

1 - тип прибора ТСВ-1 и если требуется, дополнительный шифр приемки МР (Морской Регистр)

2 - МР - дополнительный шифр приемки для поставки изделий под техническим надзором Российского Морского Регистра Судоходства

3 - напряжение питания табло

- 12- постоянное напряжение в диапазоне от 10 до 26 В

- 220- переменное напряжение частотой 50Гц

4 - материал корпуса:

- Н - 12Х18Н10Т, А- алюминиевый сплав

5 -тип штуцера:

- Т - под прокладку кабеля в трубе с присоединительной резьбой G¾,

- Т - G ½ под прокладку кабеля в трубе с присоединительной резьбой G½.

- К- под кабель для открытой прокладки;

- Б - под бронированный кабель;

- М - для прокладки кабеля в металлорукаве Герда-СГ через соединитель металлорукава Герда-СГ

- ЕхЗУ-27 - резьбовая заглушка с резьбой М27х2;

- ЕхЗУ-25 - резьбовая заглушка с резьбой М25х1,5;

6 - Диаметр подключаемых кабелей

- Без обозначения - от 6-14 мм;

- «18» - от 14-18мм

7 - цвет свечения надписи для табло / цвет фона:

- К-красный, Ж - желтый, Б - белый, З - зеленый, С - синий, Ч - чёрный (только фон), например, К / Ч (цвет свечения-красный, цвет фона-чёрный)

8 - текст надписи для табло, например, «ПОЖАР» или «ГАЗ, УХОДИ»;

9 - обозначение технических условий.
