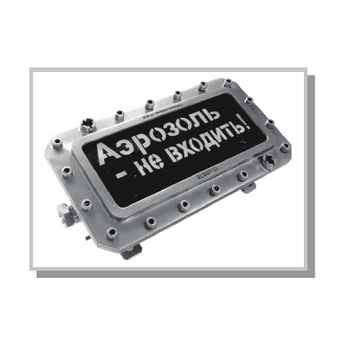

ТСВ-1Р, ТСВ-1Х табло световое взрывозащищённое с расширенным диапазоном температуры эксплуатации

Предназначено для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой (или знаковой) тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.

Степень защиты табло - IP65 по ГОСТ 14254-96.

Вид и уровень взрывозащиты табло - 1ExdIIВT6 Х по ГОСТ Р 51330.0-99.

Табло могут эксплуатироваться в различных климатических зонах: ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры:
ТСВ-1С от минус 55 до плюс 85 ° С
ТСВ-1Х от минус 60 до плюс 70 ° С


В атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь) - индекс в обозначении - Н и в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.


Предназначено для непрерывной круглосуточной работы (обеспечение возможности выдачи прерывистой световой текстовой (или знаковой) тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приёмо-контрольными устройствами.

Степень защиты табло - IP65 по ГОСТ 14254-96.

Вид и уровень взрывозащиты табло - 1ExdIIВT6 Х по ГОСТ Р 51330.0-99.

Табло могут эксплуатироваться в различных климатических зонах: ХЛ 1.1 по ГОСТ 15150-69 в диапазоне температуры:
ТСВ-1С от минус 55 до плюс 85 ° С
ТСВ-1Х от минус 60 до плюс 70 ° С


В атмосфере типа II, III или IV по ГОСТ 15150-69 (материал корпуса коррозионностойкая сталь) - индекс в обозначении - Н и в атмосфере типа II по ГОСТ 15150-69 (материал корпуса алюминиевый сплав) - индекс в обозначении - А.


Табло с шифром МР, РР предназначены для эксплуатации на кораблях, морских судах с неограниченным районом плавания и речных судах и удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского морского регистра судоходства и «Правил классификации и постройки судов внутреннего плавания» Российского речного регистра.

Табло с шифром МР, РР рассчитаны для работы в условиях вибрации, наклонов, ударных нагрузок, в условиях относительной влажности до 100% при температуре до 500С.

Табло с шифром МР, РР предназначены для эксплуатации в условиях, пронормированных для климатического исполнения ОМ2 по ГОСТ 15150.

Остальные Табло могут быть применены в взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ Р 51330.9 и ГОСТ Р 51330.13 и во взрывоопасных зонах и помещениях всех классов В соответствии с «Правилами Устройства» (электроустановок ПУЭ) гл. 7.3 и другими нормативно-техническими документами, регламентирующими применение электрооборудования во взрывоопасных зонах.

Световое взрывозащищенное табло выпускается под техническим наблюдением Российского Морского Регистра судоходства . Табло поставляются с кабельными вводами различных исполнений:

  • для присоединения бронированного кабеля (Б),
  • для открытой прокладки присоединяемого кабеля (К),
  • для прокладки кабеля в трубе (Т) с присоединительной резьбой G 3/4, (возможна поставка с присоединительной резьбой G 1/2).

В комплект каждого кабельного ввода входят резиновые уплотнения для кабеля диаметрами 8 - 10, 10 - 12 и 12 -. 14мм


По заказу выпускается специальная модель светового табло ТСВ-1 с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.

Характеристики Значения

Вид и уровень взрывозащиты по ГОСТ Р 51330.1-99

PB EхDI/1EхdllBT6 и 1хdIIBT6

Степень защиты по ГОСТ 14254-96

IP66

Применение в взрывоопасных зонах по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99

1 и 2 классов

Климатическая зона ХЛ1.1 от -60 до 70 ° С в атмосфере типа II, III или IV по ГОСТ 15150-69

индекс в обозначении - Н (коррозионная сталь) - для исполнений РВ E × DI / 1Eхd11BT6 и 1EхdIIBT6

Климатическая зона УХЛ3.1 от -30 до 70 ° С в атмосфере типа II по ГОСТ 15150-69

индекс в обозначении - С (углеродистая сталь) - для исполнений РВ EхDI / 1E хd11BT6

Климатическая зона ХЛ1.1 от -60 до 70 ° С в атмосфере типа II по ГОСТ 15150-69

индекс в обозначении - С (углеродистая сталь) - для исполнения 1Eхd11BT6

Завода-ТУ изготовителя

4371-117-12150638-2004 ТУ

* Комплектация каждого кабельного ввода резиновыми уплотнениями для кабеля d 8 - 10, 10 - 12 и 12 - 14мм

Да

Частота мигания тревожного светового сигнала табло, Гц

от 0,5 до 5

Допускаемая продолжительность непрерывной работы табло в режиме тревожного светового сигнала, минут, не менее

120

Длительность непрерывно работы табло в режиме тревожного светового сигнала от аккумуляторов, минут, не менее

120

Напряжение питания тало модели ТСВ-1-12, В

10 ... = 26 В

Напряжение питания тало модели ТСВ-1-220, В

(220 ± 22), 50 Гц

Потребляемая мощность, Вт, не более

6

Максимальное сечение проводов, подключаемых к клеммам табло, не более, мм²

2,5 - для исполнения 1EхdIIBT6
10 - для исполнения PB EхDI / 1EхdIIBT6

Размер надписи, мм, не менее

250х100

Габаритные размеры, мм, не более

- 530х180х100 для исполнений PB EхDI / 1EхdIIBT6
- 400х180х100 для исполнения 1EхdIIBT6

Масса не более

12кг для исполнений РВ EхDI / 1EхdIIBT6:
- с индексами (Н, С) ... 10,0
- с индексом (А) ... 5,5

Стандартная комплектация:

Наименование

Кол.

Примечание

Табло ТСВ-1

1 шт.

нержавеющий корпус (алюминиевый корпус) со штуцерами в соответствии с заказом: под открытый кабель, или прокладку кабеля в трубе с присоединительной резьбой G3 \ 4-В (G1 / 2-В); или под бронированный кабель

Паспорт

1 экз.



Руководство по эксплуатации

1 экз

на партию Табло не более 10 штук, поставляемых в один адрес

Прокладка (кольцо)

1 шт.

для нержавеющего корпуса

(Для алюминиевого корпуса)

Кольцо уплотнительное (резиновая смесь
ИРП 1347)

2 шт

2 шт

для кабеля диаметром 8-10 мм

для кабеля диаметром 12-14 мм

При записи Табло в технической документации и при заказе необходимо указать:

ТСВ-1 - МР - 12 - Н - Т - К / Ч - Пожар ТУ 4371-117-12150638-2004

     1 2 3 4 5 6 7 8

1. Тип прибора ТСВ-1;

2. дополнительный шифр приёмки (только для МР и РР) ;

3. напряжение питания:

          12 - постоянное напряжение в диапазоне от 10 до 26 В;

           220 - переменное напряжение 220 В частотой 50 Гц;

4-материал корпуса:

               Н - 12х18н10т;

               А  - алюминиевый сплав;

5-тип штуцера:

                Т - под прокладку кабеля в трубе, резьба на штуцере G 3/4-B;

                Т1 \ 2 - под прокладку кабеля в трубе, резьба на штуцере G 1/2-B;

                К - под кабель для открытой прокладки;

                Б - под бронированный кабель;

6-цвет свечения надписи / цвет фона :

                К - красный;

                Ж - желтый;

               Б -белый;

               З -зеленый;

               С -синий;

               Ч - чёрный (только фон);

например, К / Ч (цвет свечения - красный, цвет фона - чёрный) или Ж / Ч (цвет свечения - жёлтый, цвет фона - чёрный);

7- текст надписи, например, "ПОЖАР" или "ГАЗ, УХОДИ";

8- обозначение технических условий.

Примеры записи при заказе:

1) Табло с приёмкой ОКК, постоянное напряжение в диапазоне от 10 до 26 В, корпус из нержавеющей стали, для прокладки кабеля в трубе, резьба G 3/4-B, цвет свечения - красный, фон - чёрный, текст надписи - ПОЖАР

ТСВ-1- 12- Н - Т - К / Ч - ПОЖАР ТУ 4371-117-12150638-2004

2) Табло изготовленное под надзором Российского Морского Регистра судоходства, постоянное напряжение в диапазоне от 10 до 26 В, корпус из нержавеющей стали, для прокладки кабеля в трубе, резьба G 3/4-B, цвет свечения - красный, фон - чёрный, текст надписи - ПОЖАР

ТСВ-1-МР- 12- Н - Т - К / Ч - ПОЖАР ТУ 4371-117-12150638-2004
