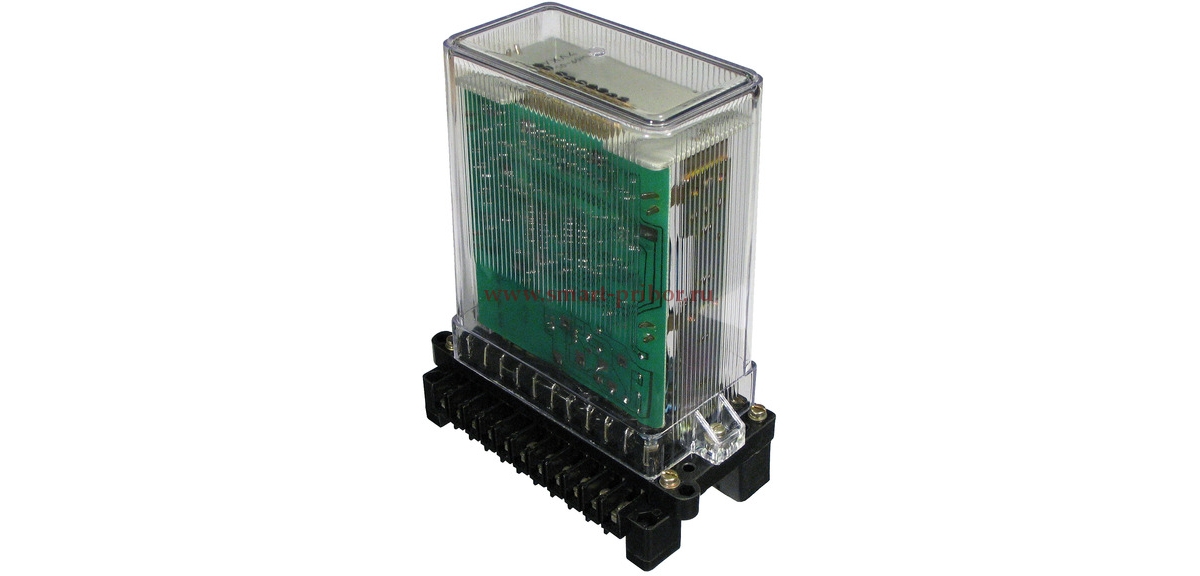

РВ-01 реле времени
Предназначено для использования в схемах устройств релейной защиты и системной автоматики для селекции управляющих сигналов по длительности, либо для передачи их в контролируемые цепи с установленной выдержкой времени.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом исполнения О и УХЛ.
- Выдержки времени: 0,1...5с, 0,1...50с
- Напряжение питания: 24, 48, 60, 110, 220В постоянного тока, 100, 127, 220, 380В переменного тока
- Степень защиты оболочки реле: IP40
- Степень защиты зажимов для внешних проводников: IP00
- Монтаж: выступающий винтами с передним или задним присоединением проводников
- Диапазон рабочих температур: от -40 до +55°С
Характеристики |
Значения |
Номинальная частота переменного тока, Гц |
50 или 60 |
Средняя основная погрешность δ, выраженная в процентах от уставки Т |
δ = ± (a + b Tmax/T) |
Значения для исполнений |
а=2.0, b=0.2 (0.1...5.0с) а=3.0, b=0.06 (0.1...50с) |
Дополнительная погрешность от изменения напряжения питания в диапазоне от 0.8Uном до 1.1Uном, % |
±1.3 от уставки (±10мс) |
Дополнительная погрешность для исполнения на 24В от изменения напряжения питания в диапазоне от 0.85Uном до 1.1Uном, % |
±1.3 от уставки (±15мс) |
Дополнительная погрешность при крайних температурах рабочего диапазона |
1.4 (+55°С) 2.4 (-40°С) |
Разброс выдержки времени |
0.6 (на уставках, превышающих 0.5с) 0.7 (на уставках 0.5с и менее) |
Время возврата (на постоянном и переменном токе), с |
0.04; 0.055 (для исполнения 0.1…5.0) 0.06; 0.075 (для исполнения 0.1…50) |
Время повторной готовности (на постоянном и переменном токе), с |
0.06; 0.07 (для исполнения 0.1…5.0) 0.1; 0.11 (для исполнения 0.1…50) |
Потребляемая мощность при постоянном токе и Uном, Вт |
2.0 (24В) 2.5 (48В) 3.0 (60В) 5.0 (110В) 10.0 (220В) |
Потребляемая мощность при переменном токе и Uном, В.А |
6.0 (110В) 7.0 (127В) 11.0 (220В) 20.0 (380В) |
Механическая износостойкость, млн. циклов ВО, не менее |
6.3 |
Масса, кг, не более |
1.0 |
