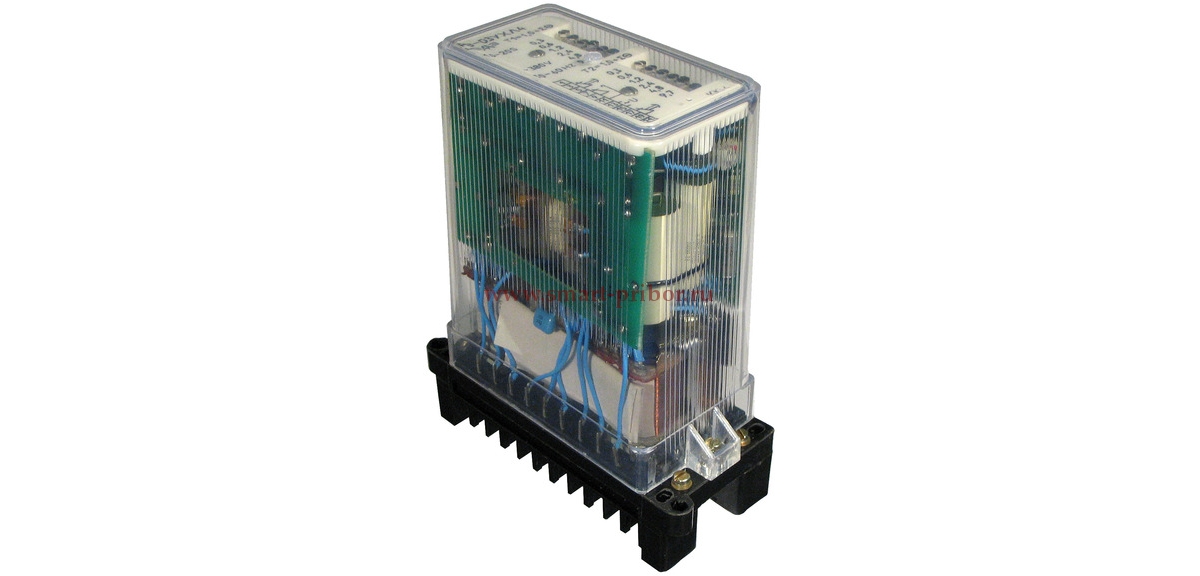

РВ-03 реле времени

Предназначено для получения выдержки времени на возврат после отключения напряжения питания. Применяется в схемах устройств релейной защиты и системной автоматики на переменном токе.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполнения О и УХЛ.

  • Выдержки времени: 0,15...3с, 0,5...10с, 1...20с
  • Напряжение питания: 100, 127, 220, 380В переменного тока
  • Степень защиты оболочки реле: IP40
  • Степень защиты зажимов для внешних проводников: IP00
  • Монтаж: выступающий винтами с передним или задним присоединением проводников
  • Диапазон рабочих температур: от -40 до +55°С

Предназначено для получения выдержки времени на возврат после отключения напряжения питания. Применяется в схемах устройств релейной защиты и системной автоматики на переменном токе.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями – категория размещения 4, районы с умеренным и холодным климатом – исполнения О и УХЛ.

  • Выдержки времени: 0,15...3с, 0,5...10с, 1...20с
  • Напряжение питания: 100, 127, 220, 380В переменного тока
  • Степень защиты оболочки реле: IP40
  • Степень защиты зажимов для внешних проводников: IP00
  • Монтаж: выступающий винтами с передним или задним присоединением проводников
  • Диапазон рабочих температур: от -40 до +55°С

Характеристики

Значения

Номинальная частота переменного тока, Гц

50 или 60

Средняя основная погрешность δ, выраженная в процентах от уставки Т

δ = ± (a + b Tmax/T)

Значения для исполнений

а=3.0, b=0.8 (0.15...3.0с)

а=3.0, b=0.6 (0.5...10.0с)

а=3.0, b=0.5 (1.0...20с)

Дополнительная погрешность от изменения напряжения питания в диапазоне от 0.8Uном до 1.1Uном, %

±1.5 от уставки (±10мс)

Дополнительная погрешность от изменения температуры на каждые 5°С, не более

±0.75

Время замыкания замыкающего контакта без нормируемой выдержки, с, не более

0.03

Время повторной готовности, с

0.1

Исполнительные контакты

без нормируемой выдержки 1 переключающий

с первой регулируемой выдержкой времени 1 размыкающий

со второй независимо регулируемой выдержкой времени 1 размыкающий

Коммутационная износостойкость, млн. циклов ВО, не менее

1.6

Механическая износостойкость, млн. циклов ВО, не менее

6.3

Масса, кг, не более

1.2
