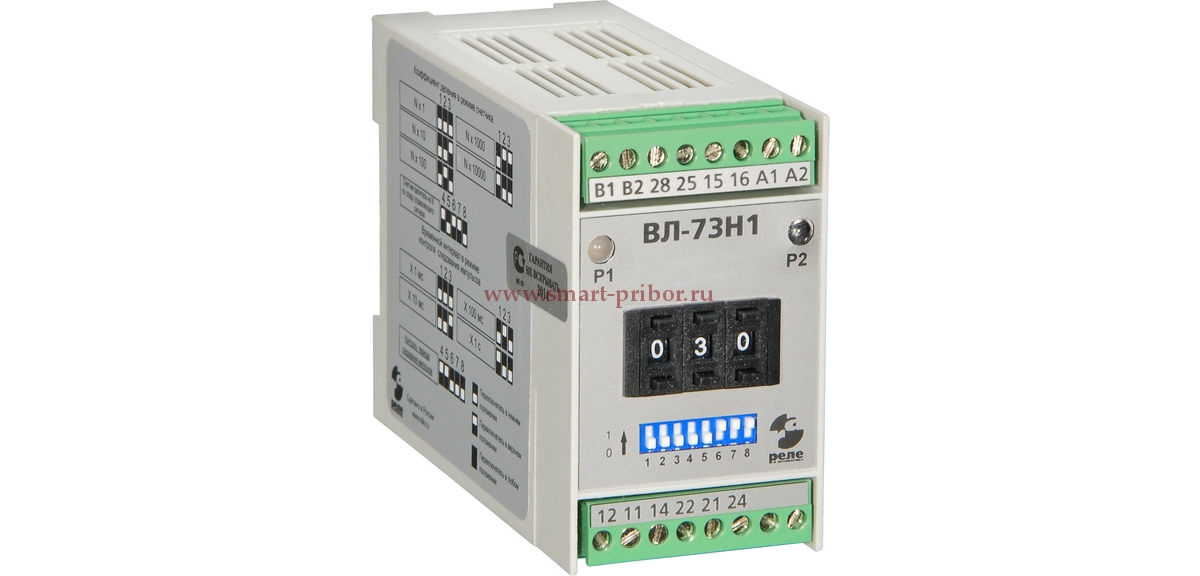

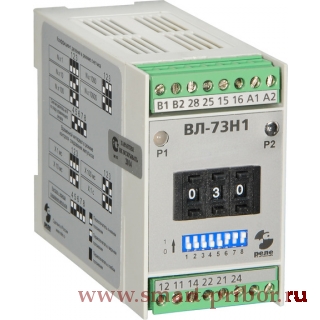

ВЛ-73Н1 реле времени
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.
- Выдержки времени: 1,3,5,7,10 минут
- Напряжение питания, постоянный и переменный ток: 24…220 В
- Монтаж: на DIN-рейку
- Диапазон рабочих температур: от -20 до +45°С
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Режимы работы: задержка включения, формирование импульса, формирование импульса по спаду управляющего сигнала, срабатывание исполнительного реле по фронту и отсчет выдержки времени по спаду управляющего сигнала, cчетчик-делитель, контроль следования импульсов.
Реле размещено в пластмассовом корпусе EG45. В верхней и нижней частях размещены контактные зажимы для подключения внешних цепей. На лицевой панели находятся три секции нажимного переключателя для установки выдержки времени, 8-ми секционный DIP-переключатель выбора диапазона выдержки времени и режимов функционирования реле и два светодиода.
|
Характеристики |
Значения |
|
Допустимые отклонения напряжения питания, % |
-15…+10 |
|
Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее), при cos j ≥ 0.5 |
0.1А, 12В = (не менее 5х105 ) 5А, 30В = (не менее 9х104 ) 5А, 220В = (не менее 9х104 ) |
|
Время возврата / повторной готовности, с |
0.2 / 0.1 |
|
Допустимые режимы коммутации |
103 замыканий до 10А на время до 0.1с, с размыканием до 5А, 245В ~ или 30В = до 0.1Гц |
|
Средняя основная погрешность, %, не более |
0.02 |
|
Погрешность от изменения температуры на 1°С, %, не более |
0.5 |
|
Число и род контактов |
1 замыкающий + 1 размыкающий + 2 мгновенного действия |
|
Механическая износостойкость |
1x106 циклов ВО |
|
Управляющее напряжение |
сухой контакт / бесконтактный ключ |
|
Диапазон температур хранения |
-40…+80°С |
|
Сечение присоединяемых проводов |
2.5мм2 / с гильзой 1.5мм2 |
|
Потребляемая мощность, Вт, не более |
3.5 |
|
Вес реле, кг |
0.15 |
