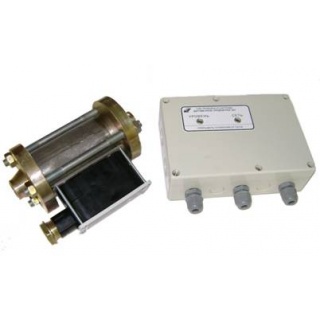

РОС 501 датчик-реле уровня

Предназначен для контроля уровня жидкостей плотностью не менее 0,52 г/см3 и двухпозиционного управления механизмами в стационарных и судовых условиях, в т. ч. на объектах атомной энергетики (ОАЭ).

По устойчивости к климатическим воздействиям датчики-реле уровня соответствуют исполнению УХЛ или ОМ категории размещения 4 (передающий преобразователь) и 5 (первичный преобразователь) по ГОСТ 15150.

Датчики-реле уровня исполнения ОМ отвечают требованиям Российского морского Регистра судоходства, предъявляемым к устройствам сигнализации, измерения и контроля для судов с не­ограниченным районом плавания.

Первичный преобразователь датчика уровня РОС-501И имеет маркировку взрывозащиты «1ExibIIBT5 в комплекте РОС-501И», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ.

Передающий преобразователь с выходными искробезопасными цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р 51330.10­-99, имеет маркировку «[Exib]IIB» и предназначен для установки вне взрывоопасных зон.

Датчики-реле уровня, предназначенные для эксплуатации на ОАЭ, относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ) классам ЗН, ЗНУ ,4Н по ПНАЭ Г-1-011-97.

Датчики-реле уровня класса ЗН, ЗНУ, предназначенные для эксплуатации на ОАЭ, по сейсмостойкости относятся к категории IIб по НП 031-01 и должны соответствовать требованиям ПНАЭ Г-5-006-87 и ГОСТ 17516.1.

Датчики-реле пылеводозащищенные и виброустойчивые. Степень защиты оболочек по ГОСТ 14254: IP54 - для исполнения УХЛ; IP56 - для первичного преобразователя исполнения ОМ; IP65 - по отдельному заказу.

По способу защиты человека от поражения электрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75.

Предназначен для контроля уровня жидкостей плотностью не менее 0,52 г/см3 и двухпозиционного управления механизмами в стационарных и судовых условиях, в т. ч. на объектах атомной энергетики (ОАЭ).

По устойчивости к климатическим воздействиям датчики-реле уровня соответствуют исполнению УХЛ или ОМ категории размещения 4 (передающий преобразователь) и 5 (первичный преобразователь) по ГОСТ 15150.

Датчики-реле уровня исполнения ОМ отвечают требованиям Российского морского Регистра судоходства, предъявляемым к устройствам сигнализации, измерения и контроля для судов с не­ограниченным районом плавания.

Первичный преобразователь датчика уровня РОС-501И имеет маркировку взрывозащиты «1ExibIIBT5 в комплекте РОС-501И», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ.

Передающий преобразователь с выходными искробезопасными цепями уровня «ib» выполнен в соответствии с требованиями ГОСТ Р 51330.10­-99, имеет маркировку «[Exib]IIB» и предназначен для установки вне взрывоопасных зон.

Датчики-реле уровня, предназначенные для эксплуатации на ОАЭ, относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ) классам ЗН, ЗНУ ,4Н по ПНАЭ Г-1-011-97.

Датчики-реле уровня класса ЗН, ЗНУ, предназначенные для эксплуатации на ОАЭ, по сейсмостойкости относятся к категории IIб по НП 031-01 и должны соответствовать требованиям ПНАЭ Г-5-006-87 и ГОСТ 17516.1.

Датчики-реле пылеводозащищенные и виброустойчивые. Степень защиты оболочек по ГОСТ 14254: IP54 - для исполнения УХЛ; IP56 - для первичного преобразователя исполнения ОМ; IP65 - по отдельному заказу.

По способу защиты человека от поражения электрическим током датчики-реле относятся к классу 01 по ГОСТ 12.2.007.0-75.

Состоит из первичного и передающего преобразователей.

Принцип действия основан на преобразовании в электрический релейный сигнал изменения параметров катушек индуктивности вследствие перемещения поплавка при изменении уровня контролируемой среды.

Наименование фактора

Нормы для:

передающего
преобразователя

первичного преобразователя

исполнения

УХЛ

ОМ

УХЛ ОМ

Температура окружающего воздуха, °С верхнее значение нижнее значение

+40 -10

+50 -30

+85 -50

Относительная влажность воздуха

80% при 30 °С (без конденсации влаги)

95% при 35 °С(без конденсации влаги)

100% при 35 °С (с конденсацией влаги)

Атмосферное давление, кПа

84-106,7



Характеристики

Значения

РОС-501

РОС-501И

РОС-501ОМ

РОС-501А

Дифференциал срабатывания, мм

35±15

35±25

35±15

35±15

Параметры питания:

напряжение переменного тока, В



частота, Гц



220 +10%-15%



50±2%



220 +10%-15%



50±2%



220 +10%-15%



(50, 60)±2%



220 +10%-15%



50±2%

Потребляемая мощность, ВА,не более

8

Масса, кг, не более:

передающего преобразователя

первичного преобразователя

0,9

2,6

Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой:

присоединительных фланцев

поплавка

остальных

Сталь 0,8КП с покрытием Ц9хр

Сталь 0,8КП с покрытием Н9.09

Сталь12Х18Н10Т

Сталь12Х18Н10Т

Сталь 0,8КП с покрытием Н9.09

Сталь12Х18Н10Т



Гарантийный срок - 2 года со дня ввода датчиков-реле в эксплуатацию.

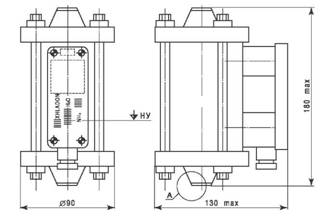

Общий вид, габаритные и установочные размеры первичного преобразователя

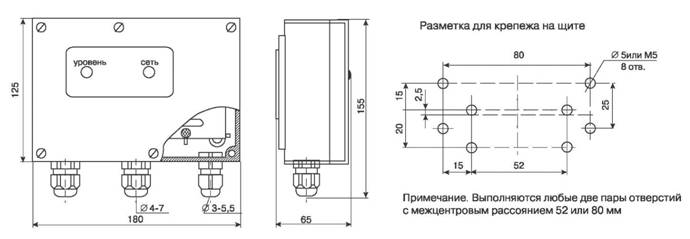

Габаритные и установочные размеры передающего преобразователя

Схема подключения датчика-реле уровня РОС-501

Схема подключения датчика-реле уровня РОС-501И

Стандартная комплектация:

  1. Передающий преобразователь (ППР).
  2. Первичный преобразователь (ПП).
  3. Комплект ЗИП (прокладка - 2 шт., поплавок - 1 шт, предохранитель - 1 шт.).
  4. Паспорт - 1 экз.
  5. Руководство по эксплуатации - 1 экз. (на 10 датчиков в один адрес для РОС-501).

Пример записи при заказе:

  1. Обозначение датчика-реле.
  2. Взрывозащищенное исполнение.
  3. Климатическое исполнение.
  4. Исполнение для ОАЭ.
  5. Напряжение питания 220 В
  6. Обозначение ТУ
