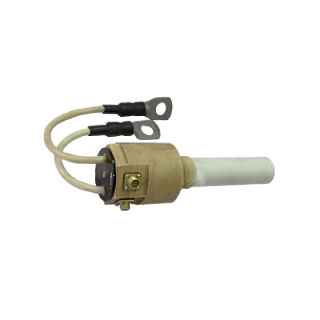

РУЕ-1(Т) реле-уровня емкости

Шифр исполнения

Контролируемый уровень жидкости, мм

Температура контролируемой среды, °С

Способ установки на месте эксплуатации

Диаметр отверстия в емкости для установки, мм

РУЕ-1

от 0 до 350

от - 55 до + 125

вертикальный

М36×2

РУЕ-1Т

РУЕ-1-1

горизонтальный

Ø 34

РУЕ-1Т-1

Ø 40

Характеристики

Значения

параметры контролируемой среды

— температура — от - 55 до + 125 °С;
— контролируемый уровень — от 0 до 350 мм.

Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-4 ТУ6-05-810-88.

Выходные сигналы

В канале контроля уровня значение тока в цепи питания от уровня жидкости:
— при уровне ниже контролируемого – (1,0 ± 0,5) мА;
— при уровне выше контролируемого – (3,5 ± 0,5) мА.
В канале контроля температуры:

— цифровой кодированный сигнал стандарта однопроводной шины (Uлог.0 от 0 до + 0,8 В, Uлог.1 от + 2,7 до Uпит.; Uпит. = 5,0 В ± 10%).

Предел допускаемой основной абсолютной погрешности

— в канале контроля уровня — не более ± 3,0 мм;
— в канале контроля температуры — не более 1,0 °С.

Питание

от источника постоянного тока напряжением от 8 до 17 В

Условия эксплуатации

— температура окружающей среды от - 50 до + 70 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 100 % с конденсацией влаги.

Степень защиты оболочек от воздействия воды

IРХ7 по ГОСТ 14254

Полный назначенный ресурс

6000 ч по каждому выходу каждого из каналов

Полный назначенный срок службы

12 лет

Габаритные размеры

— РУЕ-1 — Ø 48×93 мм;
— РУЕ-1Т — Ø 48×158 мм.

Масса

— РУЕ-1 — 0,8 кг;
— РУЕ-1Т — 1,5 кг.
