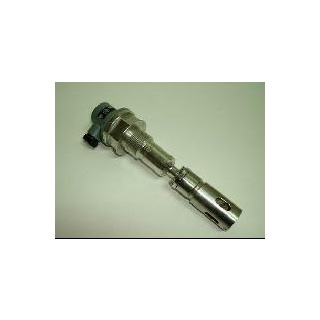

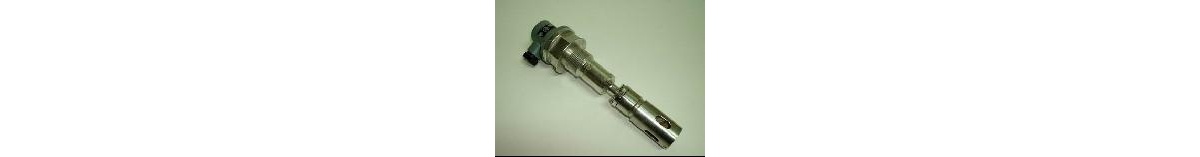

РУК-304 реле-уровня

Предназначено для контроля уровня жидких сред плотностью 500…3000 кг/м3 и давлением до 40 кгс/см2 при температуре - 50 …+85°С в технологических аппаратах и выдачи электрического сигнала при достижении уровнем заданного значения. Реле поплавкового типа.

Имеет маркировку взрывозащиты OExiaIICT5X.

По устойчивости к воздействию температуры и влажности реле относится к группе исполнения Д3 по ГОСТ 12997.

Предназначено для контроля уровня жидких сред плотностью 500…3000 кг/м3 и давлением до 40 кгс/см2 при температуре - 50 …+85°С в технологических аппаратах и выдачи электрического сигнала при достижении уровнем заданного значения. Реле поплавкового типа.

Имеет маркировку взрывозащиты OExiaIICT5X.

По устойчивости к воздействию температуры и влажности реле относится к группе исполнения Д3 по ГОСТ 12997.

Исполнение;

Шифр исполнения

Способ установки на месте эксплуатации

Диаметр отверстия в емкости для установки, мм

Минимальная длина погружной части, мм

РУК-304

погружной вертикальный

М27×1,5

120

РУК-304-1

на шунте

РУК-304-2

погружной горизонтальный

Ø 34

69

РУК-304-Ф

погружной вертикальный

Ø 31

125

Принцип действия реле заключается во взаимодействии малогабаритного бесконтактного индуктивного датчика с шарообразным полым поплавком, перемещаемым в поплавковой камере контролируемой жидкостью (считывание уровня по датчикам Холла).

Реле не может быть использовано для работы с жидкостями, кристаллизующимися, выпадающими в осадок или загустевающими в условиях эксплуатации.

Реле работоспособны при отклонении от вертикального положения для РУК-304, РУК-304-1, РУК-304-Ф и от горизонтального положения для РУК-304-2 на угол до 5 °.

Характеристики

Значения

араметры контролируемой среды

— температура — от минус 50 до плюс 85 °С;
— давление — от 0 до 40 кгс/см2;
— плотность — от 500 до 3000 кг/м3;
— вязкость — до 0,5 Па•с для РУК-304-1 и до 10 Па•с для РУК-304, РУК-304-2, РУК-304-Ф;
— скорость подъема уровня жидкости — не более 10 мм/с (для РУК-304-1);
— твердые включения — размером не более 1 мм;
— объемная концентрация твердых включений — не более 1,5 %.
Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632 и фторопласта Ф-4 ТУ6-05-810-88

Выходной сигнал

дискретный токовый (ниже уровня срабатывания — (5 ± 2,5) мА, выше уровня срабатывания — (1,4 ± 0,7) мА). Погрешность срабатывания не более ±2 мм

Зона возврата реле

не превышает ± 2 мм

Питание

напряжение постоянного тока от 8 до 24 В по двухпроводной линии связи

Потребляемая мощность

не более 0,2 Вт

Условия эксплуатации

— температура окружающего воздуха от - 50 до +85 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 95 %;
— вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
— содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм;
— внешние постоянные магнитные поля напряженностью до 400 А/м по ГОСТ 12997.

Вид климатического исполнения

УХЛ1.1 по ГОСТ 15150

Степень защиты от проникновения твердых предметов и воды

IP54 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Средний полный срок службы

не менее 12 лет

Габаритные размеры

в зависимости от исполнения (см. подраздел «Схемы»)

Масса

— РУК-304 (при миним. длине погружной части) — 0,5 кг;
— РУК-304-1 — 1,0 кг;
— РУК-304-2 (при миним. длине погружной части) — 0,5 кг;
— РУК-304-Ф (при миним. длине погружной части) — 0,7 кг.

Стандартная комплектация:

  1. реле уровня (исполнение по заказу) - 1 шт.
  2. комплект монтажных частей - 1 компл.
  3.  руководство по эксплуатации - 1 экз.
  4.  паспорт - 1 экз.



Пример записи обозначения реле уровня РУК-304 погружного вертикального с длиной погружной части 500 мм при заказе и в документации другой продукции:

Реле уровня РУК-304, L = 500 мм, 1411-003-45972137-99 ТУ.

Пример записи обозначения реле уровня РУК-304-1 на шунте при заказе и в документации другой продукции:

Реле уровня РУК-304-1, 1411-003-45972137-99 ТУ.

Пример записи обозначения реле уровня РУК-304-2 горизонтального с длиной погружной части L = 500 мм при заказе и в документации другой продукции:

Реле уровня РУК-304-2, L = 500 мм, 1411-003-45972137-99 ТУ.

Примечание:

1. Длина погружной части L для РУК-304, РУК-304-2 и РУК-304-Ф определяется заказчиком.

2. Диаметр резьбы РУК-304 может быть изменен по желанию заказчика в сторону увеличения.
