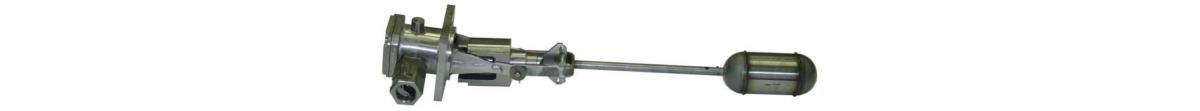

РУ-305 реле-уровня

Предназначено для контроля уровня жидкости в открытых и закрытых емкостях, находящихся под давлением (до 20 кгc/см2), при горизонтальном расположении присоединительного фланца относительно оси емкости.

Имеет маркировку взрывозащиты 1ExdIIBT4, по климатическим условиям относится к группе исполнения Д3.

Предназначено для контроля уровня жидкости в открытых и закрытых емкостях, находящихся под давлением (до 20 кгc/см2), при горизонтальном расположении присоединительного фланца относительно оси емкости.

Имеет маркировку взрывозащиты 1ExdIIBT4, по климатическим условиям относится к группе исполнения Д3.

Принцип действия реле основан на перемещении поплавка и связанного с ним магнита вместе с изменяющимся уровнем. При достижении заданного уровня происходит срабатывание герконов (замыкание контактов у одного и размыкание у второго).

При понижении уровня до зоны возврата размыкаются контакты у первого геркона и замыкаются у второго. Синхронность срабатывания герконов не нормируется.

Вводное устройство реле рассчитано на применение кабеля марки МКШ 5×0,35 ГОСТ 10348 с наружным диаметром 8,5 мм.

Возможен монтаж кабеля в металлорукаве типа РЗ-Ц-10У1 ТУ 22-5570-83.

Реле заземляют как с помощью внутреннего заземляющего зажима, так и наружного зажима на корпусе, которые выполнены по ГОСТ 21130.

Характеристики

Значения

Параметры контролируемой среды

— температура — от - 50 до + 100 °С;
— давление — от 0 до 25 кгс/см2;
— плотность — от 650 до 3000 кг/м3;
— вязкость — до 30•10-6 м2/с (до 0,07 Па•с).

Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632

Выходной сигнал

две пары контактов (герконы), первая из которых замыкается, а вторая размыкается при достижении жидкостью уровня и первая размыкается, а вторая замыкается при снижении уровня жидкости ниже зоны возврата

Коммутационная способность контактов реле

— род тока — постоянный, переменный;
— вид нагрузки — активная;
— напряжение (220 ± 10 %) В;
— ток — до 1,0 А;
— коммутируемая мощность — не более 50 В•А.

Погрешность срабатывания

не более ± 5 мм

Зона возврата реле

не превышает 150 мм

Условия эксплуатации

— температура окружающего воздуха от - 50 до +50 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 95%;
— содержание агрессивных примесей в окружающем воздухе должно быть в пределах санитарных норм;
— внешние постоянные магнитные поля напряженностью до 40 А/м по ГОСТ 12997.

Вид климатического исполнения

У2 по ГОСТ 15150

Степень защиты от проникновения твердых предметов и воды

IP54 по ГОСТ 14254

Средняя наработка до отказа

не менее 80000 ч

Средний полный срок службы

не менее 10 лет

Габаритные размеры

не более 90×130×506 мм

Масса

не более 3,8 кг

Стандартная комплектация:

  1. реле уровня РУ-305 - 1 шт.
  2. руководство по эксплуатации - 1 экз.
  3. паспорт - 1 экз.

Пример записи обозначения реле при заказе: Реле уровня РУ-305 5Д2.834.010 ТУ
