ДРУ-1МП, ДРУ-1МП-1, ДРУ-1 датчик-реле поплавковый

Предназначен для контроля верхнего или нижнего уровня пресной воды с хромпиком, масел, жидкости охлаждающей низкозамерзающей, жидкости фекальной, дизельного топлива.

Датчик-реле предназначен для использования в схемах автоматического управления дизель-электрических агрегатов, а также может использоваться в стационарных условиях. Прибор может использоваться для контроля уровня других жидкостей, неагрессивных по отношению к стали марки 08Х18Н10Т и сплаву 36НХТЮ, вязкостью не более 2000 сСм и плотностью от 0,8·103 до 1,2·103 кг/м3.

Датчик-реле ДРУ-1ПМ-А может быть использован для эксплуатации на оборудовании АЭС, в том числе в герметичной зоне АЭС с реакторами типа ВВЭР, предназначен для использования в системах нормальной эксплуатации и относится к классу безопасности ЗН.

Все детали датчика-реле для АЭС, контактирующие с измеряемой или окружающей средой, изготовлены из материалов, обладающих антикоррозионными свойствами     или     защищены специальными покрытиями.

Все материалы разрешены к применению на АЭС, соответствуют требованиям стандартов и имеют сертификаты, подтверждающие их годность.

Датчик-реле уровня не обладает способностью вызывать горение и самовоспламеняться и соответствует требованиям «Противопожарных норм проектирования атомных станций». Соответствует климатическому исполнению УХЛ категории  размещения 2  по  ГОСТ  15150-69.

Датчик-реле  относится к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

Датчики-реле при указанных в настоящих ТУ условиях эксплуатации могут применяться взамен датчиков-реле типа ДПЭ-1, ДПЭ-2, РОС400-1, РОС 400-6, РОС400-7, РОС401-1, РОС401-4, РУ-305, РУ-305В.

.

Предназначен для контроля верхнего или нижнего уровня пресной воды с хромпиком, масел, жидкости охлаждающей низкозамерзающей, жидкости фекальной, дизельного топлива.

Датчик-реле предназначен для использования в схемах автоматического управления дизель-электрических агрегатов, а также может использоваться в стационарных условиях. Прибор может использоваться для контроля уровня других жидкостей, неагрессивных по отношению к стали марки 08Х18Н10Т и сплаву 36НХТЮ, вязкостью не более 2000 сСм и плотностью от 0,8·103 до 1,2·103 кг/м3.

Датчик-реле ДРУ-1ПМ-А может быть использован для эксплуатации на оборудовании АЭС, в том числе в герметичной зоне АЭС с реакторами типа ВВЭР, предназначен для использования в системах нормальной эксплуатации и относится к классу безопасности ЗН.

Все детали датчика-реле для АЭС, контактирующие с измеряемой или окружающей средой, изготовлены из материалов, обладающих антикоррозионными свойствами     или     защищены специальными покрытиями.

Все материалы разрешены к применению на АЭС, соответствуют требованиям стандартов и имеют сертификаты, подтверждающие их годность.

Датчик-реле уровня не обладает способностью вызывать горение и самовоспламеняться и соответствует требованиям «Противопожарных норм проектирования атомных станций». Соответствует климатическому исполнению УХЛ категории  размещения 2  по  ГОСТ  15150-69.

Датчик-реле  относится к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

Датчики-реле при указанных в настоящих ТУ условиях эксплуатации могут применяться взамен датчиков-реле типа ДПЭ-1, ДПЭ-2, РОС400-1, РОС 400-6, РОС400-7, РОС401-1, РОС401-4, РУ-305, РУ-305В.

.

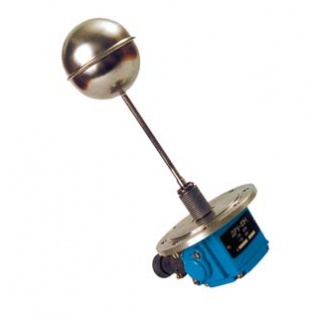

Датчик-реле состоит из поплавка, фланца с приваренным к нему сильфоном, который осуществляет функцию разделителя между жидкостью в резервуаре и окружающей средой, корпуса, внутри которого расположен микропереключатель. Корпус закрывается крышками. На приливе корпуса размещен штепсельный разъем. Уплотнение корпуса с крышками, а также с фланцем обеспечивается прокладками. Вилка разъема с корпусом уплотняется прокладкой.

Датчик-реле имеет стопорное устройство для фиксации поплавка при транспортировке датчика-реле. Стопорное устройство имеет два фиксированных положения:

  • для транспортирования;
  • для эксплуатации.

1  Датчик-реле сохраняет работоспособность при следующих внешних воздействиях:

  • синусоидальной вибрации с ускорением до 9,8 м/с2:
  • 1) в диапазоне частот от 5 до 120 Гц для исполнений АЭС;
  • 2) от 5 до 80 Гц для остальных исполнений;

-климатических факторов окружающей среды, указанных в таблице 1.

Таблица 1

Наименование параметра

Значение параметра

УХЛ 2

Температура окружающего воздуха °С:

верхнее значение

нижнее



плюс 60

минус 60

Относительная влажность воздуха:

98% при  температуре

(35±2)"С



Параметры контролируемой среды

Наименование        контролируемой среды

Параметры контролируемой среды

Температура,0 С

Давление, МПа

Пресная вода с хромпиком от 1 до 1,6 % по весу воды

от 6 до 125 °С

0,8

Дизельное топливо ГОСТ 305-82

от минус 50 до плюс 60 °С

Масла   марок МС-20, МК-22 ГОСТ 21743-76,

от 6 до 105 °С

Жидкости 133-257, 131-209 и другие жидкости

От минус 50 до плюс 160°С



Погрешность срабатывания датчика - реле не более ± 12,5 мм.

Дифференциал - не более 25 мм.

Электрическая нагрузка на контакты выходного реле датчика-реле указана ниже.

Коммутируемый ток

Максимальная коммутируемая мощность

Напряжение, В

Сила тока, А

Род тока

Нагрузка

От 3 до 30

От 0,5 до 4,0

постоянный

активная

70 В А

От 3 до 30

От 0,5 до 2,0

постоянный

индуктивная, τ≤0,015 с

До 250

До 2,0

Переменный, 50 Гц

индуктивная, (cos ф=0,5)

300 В А

До 250

До 3,0

Переменный, 50 Гц

активная



Сопротивление изоляции электрических цепей при нормальных климатических условиях не менее 20 МОм.

Степень защиты датчика-реле соответствует исполнению IP55 по ГОСТ14254-96.

Безотказная  наработка 20000  циклов срабатывания  при частоте срабатывания не более 12 циклов в минуту для условий: нагрузка на выходные контакты 2 А постоянного тока напряжением 24 В при активной нагрузке.

Примечание- Безотказная наработка устанавливается для нормальных климатических условий при отсутствии вибрации.

Средний срок службы 12 лет.

Масса датчика-реле не более 1,25 кг.



В комплект поставки входят:

  1. датчик-реле ДРУ-1ПМ (ДРУ-1ПМР) — 1 шт.;
  2. техническое описание и инструкция по эксплуатации — 1 шт.;
  3. комплект ЗИП — 1 шт.

В комплект монтажных частей (КМЧ) (только для ДРУ-1ПМР) входят:

  1. розетка ШР20П4ЭШ8 или ШР28П7ЭШ9 — 1 шт.
  2. заглушка 001 или 001-01 — 1 шт.
  3. КМЧ поставляется по отдельному заказу.

Пример записи при заказе

Датчик-реле РИЗУР-ДРУ-1ПМ
