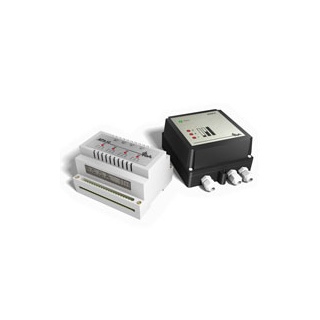

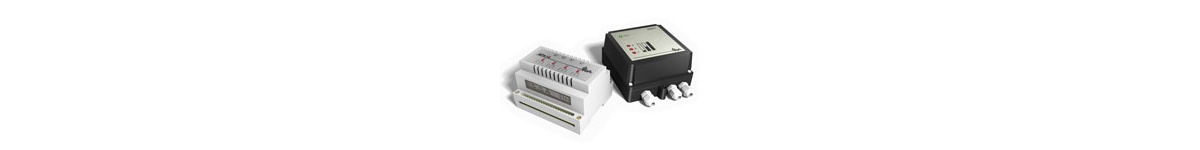

УМКУ модуль контроля уровня

Предназначен совместно с датчиками уровня для управления технологическими процессами, связанными с контролем уровня жидкостей, порошкообразных, сыпучих и твердых кусковых сред в различных емкостях, баках, резервуарах и т. п.

Контроль уровня осуществляется при помощи различных типов датчиков: кондуктометрических, поплавковых, емкостных и др.

Прибор может использоваться для контроля уровня в двух или трех различных емкостях. В последнем случае в каждой емкости будет находиться по одному датчику.

Предназначен совместно с датчиками уровня для управления технологическими процессами, связанными с контролем уровня жидкостей, порошкообразных, сыпучих и твердых кусковых сред в различных емкостях, баках, резервуарах и т. п.

Контроль уровня осуществляется при помощи различных типов датчиков: кондуктометрических, поплавковых, емкостных и др.

Прибор может использоваться для контроля уровня в двух или трех различных емкостях. В последнем случае в каждой емкости будет находиться по одному датчику.

Датчики устанавливаются обслуживающим персоналом на заданных уровнях - отметках. Прибор фиксирует уровень контролируемой среды в емкости и выдает сигнал на соответствующее встроенное электромагнитное реле, и на светодиодный индикатор, расположенный на передней панели.

Принцип действия прибора состоит в преобразовании сигнала, поступающего на его вход, в электрический релейный сигнал. Входным сигналом может являться:

  • изменение электрического сопротивления между электродами датчиков, при погружении их в жидкость - кондуктометрические датчики
  • замыкание пары любых контактов - электромагнитного реле, геркона, и т. д.
  • открытый переход коллектор-эмиттер - емкостные или индукционные датчики

Прибор состоит из трех независимых каналов, выполняющих одинаковые функции. Основные элементы каждого из каналов следующие:

  • датчик уровня
  • ступенчатый регулятор чувствительности
  • пороговое устройство
  • выходное реле

При контроле уровня жидкости в приборе применяются кондуктометрические зонды, которые представляют собой изолированные друг от друга электроды, выполненные из коррозионно-стойких металлов. Один из электродов является общим для всех трех каналов, и подключается к клемме прибора "Общий датчиков ". Он устанавливается в емкости так, чтобы его рабочая часть постоянно была в контакте с жидкостью при любом возможном уровне, включая самый нижний. Три остальных электрода являются сигнальными для каждого из каналов. В емкости с жидкостью они устанавливаются на необходимых уровнях и подключаются к соответствующим сигнальным клеммам прибора.

При контакте какого - либо датчика с жидкостью сигнал поступает на входное устройство прибора, включающее ступенчатый регулятор чувствительности. Этот регулятор служит для регулировки чувствительности канала в зависимости от электропроводящих свойств жидкости.

Пороговое устройство предназначено для формирования сигналов управления выходным реле, и для контроля соответствующего уровня с помощью светодиодного индикатора на лицевой панели прибора.

Выходное электромагнитное реле необходимо для управления внешним технологическим оборудованием.

Если жидкость, используемая в технологическом процессе, не обладает электропроводностью, рекомендуется применять датчики, имеющие в своем составе замыкающий контакт, например, поплавковые.

Конструктивно прибор УМКУ выполнен в пластмассовом корпусе настенного крепления (типа Н). Внутри находится печатная плата, на которой расположены элементы электрической схемы. Верхняя крышка с лицевой панелью крепится к основанию с помощью четырех винтов.

На лицевой панели расположены следующие светодиодные индикаторы:

  • "Сеть", свечение которого указывает о наличии сетевого напряжения и о нормальной работе встроенного блока питания прибора
  • "Уровень 1", "Уровень 2", "Уровень 3", - сигнализирующие о срабатывании датчика соответствующего уровня.

Характеристики

Значения

Напряжение питания прибора

110…245 В, 50 Гц

Потребляемая мощность, не более

3 Вт.

Относительная влажность воздуха (при 25°С)

30…80

Температура окружающей среды

-20…+50°С

Атмосферное давление

86…107 кПа

Количество каналов контроля уровня

3

Напряжение питания датчиков уровня, не более

6 В

Время задержки срабатывания реле, не более

2 с

Количество выходных реле

3

Максимальный ток коммутации контактов реле, не более

7 А

Максимальное напряжение на контактах, не более

250 В 50 Гц

Степень защиты корпуса

IP54

Климатическое исполнение по ГОСТ15150-69

УХЛ4

Габаритные размеры корпуса

138 х 105 х 59 мм

Масса прибора, не более

0.8 кГ

Средний срок службы, не менее

10 лет

Стандартная комплектация:

  1. Прибор УМКУ - 1 шт.
  2. Паспорт и руководство по эксплуатации  - 1 шт.
  3. Потребительская тара - 1 шт.
