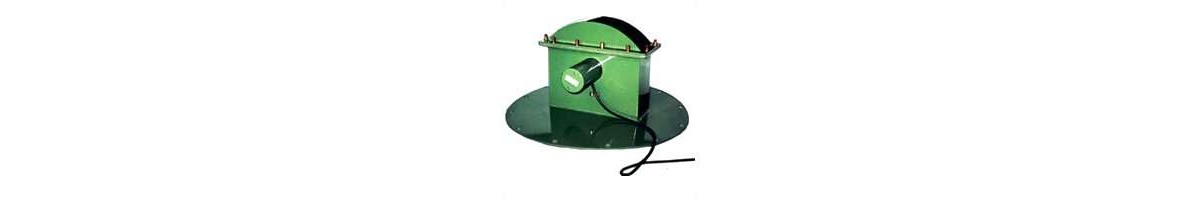

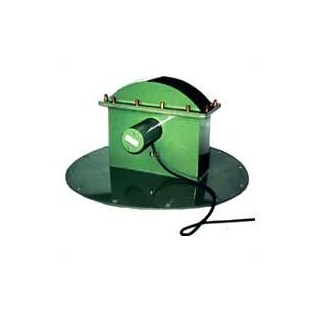

УРВ/3-15 система измерения уровня в резервуарах (Оптозонд-1500)

Предназначен для регулирования и контроля уровня незамерзающих неагрессивных жидкостей (нефть и нефтепродукты, мазут) в атмосферных резервуарах из металла и выдачи информации на устройство управления и индикации.

Применяется в областях газонефтедобычи, переработки нефти и газа, энергетики, нефтехимической промышленности, в системах управления техно-процессами и коммерческого учета в товарно-сырьевых парках нефтепродуктов.

Предназначен для регулирования и контроля уровня незамерзающих неагрессивных жидкостей (нефть и нефтепродукты, мазут) в атмосферных резервуарах из металла и выдачи информации на устройство управления и индикации.

Применяется в областях газонефтедобычи, переработки нефти и газа, энергетики, нефтехимической промышленности, в системах управления техно-процессами и коммерческого учета в товарно-сырьевых парках нефтепродуктов.

В состав системы Оптозонд-1500 входят уровнемеры УП поплавковые с интеллектуальной измерительной головкой ИГ, противовесом, поплавком, барабаном и механизмом передачи, распределительные коробки КР, устройство УУИ управления и индикации со встроенным блоком питания, ЦП, ПЗУ и ОЗУ, магистральный и соединительные кабели. УУИ оснащен цифровым табло, кнопкой переключения номера резервуара (от 1 до 32), лампой сигнализации, выключателем питания, разъем магистрального кабеля, сетевым шнуром, клеммой защитного заземления, интерфейсный выход. Принтер и ПК могут быть подключены к УУИ через оптронную развязку под напряжением до 1,5 кВ.

Оптозонд-1500 (УРВ/3-15) представляет собой информационно-измерительную систему, программно-алгоритмическое и метрологическое обеспечение которой дает возможность ее интеграции с ИИС «Баланс» и другими системами по магистральному каналу через интерфейса RS-232. В системе рационально распределены функциями между программным обеспечением и аппаратной частью.

Устанавливается на световой люк. Сертификат соответствия RU.C29.007А №5575.

Характеристики

Значения

Диапазон измеряемых уровней, м

0.1-15 и более

Предел основной приведенной погрешности измерения уровня, %

0.1

Исполнение УП, ИГ и КР взрывозащищенное по ГОСТ 22782.5-78

1 ExibllBT3

Степень защиты УП, ИГ и КР от внешних воздействий по ГОСТ 14254-96

1P53

Рабочие условия по ГОСТ 12997-84:



- УУИ

группа В1

- УП, КР

группа Д2

- УРВ/3-15

группа Р1

Для УУИ относительная влажность при 30 °С без конденсации влаги, %

75

Для УП и КР относительная влажность при 25 °С без конденсации влаги, %

100

Долговечность, лет, не менее

14

Температура окружающего воздуха, °С:



- для УУИ

от +10 до +35

- для УП и КР

от -50 до +60

Взрывоопасность рабочей зоны КР и УП категория llB по ГОСТ 22782.0-81

класс ТЗ

Прочность оболочек КР и ИГ по ГОСТ 22782.0-81, Дж

20

Габаритные размеры, мм:



- УП

640×276

- ИГ

90×160

- поплавок

380×140

- КР

120×50

- УУИ

200×50×300

Масса, кг:



- УП

16

- КР

2

- УУИ

2.5

Стандартная комплектация:

  1. Уровнемер поплавковый-ленточный - 1...32 шт (по требованию заказчика)
  2. Устройство управления и индикации - 1 шт
  3. Коробка распределительная -1...32 ( по требованию заказчика)
  4. Коробка распределительная общего назначения КР1 - 1 шт (по конкретным условиям)
  5. Кабель магистральный- от 3 до 15 м. на каждый резервуар
  6. Кабель магистральный - не более 10000 метров (по конкретным условия)
  7. Руководство по эксплуатации - 1 шт
  8. Методика поверки - 1 шт
  9. Персональный компьютер - 1 шт (по требованию заказчика)
  10. Программа опроса устройства управления и индикации - 1 ком. диск (по требованию заказчика)
