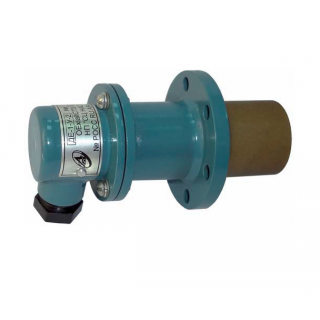

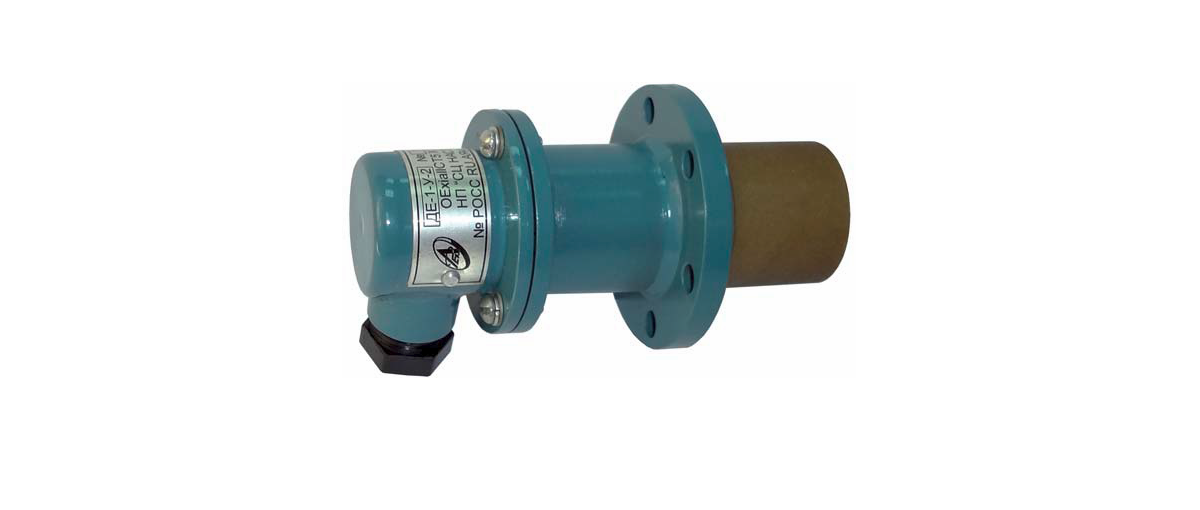

ДЕ-1 датчик емкстной

Предназначен для контроля уровня (датчик ДЕ-1-У-Т контроль уровня и температуры) сыпучих и жидких технологических сред в резервуарах, а также для контроля положения подвижных элементов технологических объектов химической, нефтехимической, машиностроительной, пищевой и других отраслей промышленности.

Датчики имеет маркировку взрывозащиты OExiaIICT5X.

 Датчик является невосстанавливаемым, неремонтируемым, обслуживаемым изделием, контролируемым перед применением.

Предназначен для контроля уровня (датчик ДЕ-1-У-Т контроль уровня и температуры) сыпучих и жидких технологических сред в резервуарах, а также для контроля положения подвижных элементов технологических объектов химической, нефтехимической, машиностроительной, пищевой и других отраслей промышленности.

Датчики имеет маркировку взрывозащиты OExiaIICT5X.

 Датчик является невосстанавливаемым, неремонтируемым, обслуживаемым изделием, контролируемым перед применением.

Модификации датчика:

ДЕ-1 - измеряет только уровень

ДЕ-1-У-Т - измеряет уровень и температуру

Датчики работоспособны при любом положении и ориентации в пространстве.

Номинальное расстояние переключения датчика зависит от величины диэлектрической проницаемости объекта контроля и его объема. В случае приближения к чувствительной поверхности датчика контролируемого объекта датчик формирует выходной сигнал (состояние датчика «замкнуто»).

 В зависимости от значения температуры и положения уровня жидкости от чувствительной поверхности датчик ДЕ-1-У-Т находится в двух состояниях:

  • «разомкнуто» — если уровень жидкости ниже уровня срабатывания датчика или значение температуры больше установочного значения;
  • «замкнуто» — если уровень жидкости выше уровня срабатывания датчика или значение температуры меньше установочного значения.

 Температурная уставка датчика ДЕ-1-У-Т задается электронным способом при выпуске датчика или пользователем непосредственно на месте эксплуатации датчика с помощью блока контроля температуры БКТ-1.

Перед монтажом датчик необходимо проверить на работоспособность в условиях лаборатории КИПиА.

Рабочее положение датчиков:

  • ДЕ-1-П, ДЕ-1-У, ДЕ-1-У-Т, ДЕ-1-П-2, ДЕ-1-У-2 — не регламентируется;
  • ДЕ-1-У1, ДЕ-1-У2, ДЕ-1-У3, ДЕ-1-У2-1 — вертикальное.

Датчики ДЕ-1-П и ДЕ-1-П-2 крепятся на стенке объекта при помощи двух гаек из комплекта монтажных частей.

Датчики ДЕ-1-У, ДЕ-1-У-Т и ДЕ-1-У2 крепятся к емкости с помощью фланца болтами М5×16 из комплекта монтажных частей.

Крепление датчика ДЕ-1-У1 осуществляется при помощи кронштейна болтами М8×20, входящими в комплект поставки.

Датчики ДЕ-1-У2 и ДЕ-1-У3 с фланцевым креплением крепятся к емкости через фланец, привариваемый к емкости, при помощи болтов М10×25 и уплотняются прокладкой. Фланец в комплект поставки не входит.

Датчик ДЕ-1-У2-1 с резьбовым креплением вворачивается в фланец, привариваемый к емкости, резьбовой частью М39×1,5 и уплотняются прокладкой. Фланец в комплект поставки не входит.

Монтаж датчиков и подвод электропитания к ним во взрывоопасных зонах производится в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ) и другими директивными документами, регламентирующими установку электрооборудования во взрывоопасных зонах.

Электрический монтаж осуществляется кабелем МКШ 2×0,35 ГОСТ 10348 в соответствии со схемой соединений.

 Корпус датчика при монтаже необходимо соединить с общей заземляющей шиной проводом общим сопротивлением не более 4 Ом.

Характеристики

Значения

Параметры контролируемой среды

— объект из любого материала с диэлектрической проницаемостью ε объекта ≥ 2ε воздуха;
— зерно любой с/х культуры с влажностью не ниже 3 %;
— жидкости не кристаллизующиеся, не выпадающие в осадок и не загустевающие в условиях эксплуатации с параметрами:


плотность от 400 до 3000 кг/м3;

вязкость до 20 Па•с;

давление от 0 до 40 кгс/см2 (для датчиков ДЕ-1-П, ДЕ-1-П-2 — давление атмосферное);

температура от - 40 до + 90 °С.

Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т ГОСТ 5632, фторопласта Ф-4 ТУ 6-05-810-88 (для датчиков ДЕ-1-У, ДЕ-1-У-Т, ДЕ-1-У1, ДЕ-1-У2, ДЕ-1-У2-1 и ДЕ-1-У-2 в коррозионностойком исполнении)

Выходной сигнал

дискретный токовый (состояние «замкнуто» — (5 ± 2,5) мА, состояние «разомкнуто» — (1,4 ± 0,7) мА)

Номинальное расстояние переключения датчика

от 3 до 30 мм (для ДЕ-1-У-Т от 1 до 5 мм)

Погрешность срабатывания

не более ± 1,0 мм (при расстоянии переключения 3 мм)

Питание

от источника постоянного тока напряжением от 8 до 30 В по двухпроводной линии связи

Потребляемая мощность

не более 0,3 Вт

Длина линии связи

не более 500 м

Условия эксплуатации

— температура окружающей среды от - 40 до + 90 °С;
— атмосферное давление от 630 до 800 мм рт. ст.;
— относительная влажность воздуха до 95 %;
— допустимы вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм;
— внешние постоянные магнитные поля напряженностью до 400 А/м по ГОСТ 12997.

Вид климатического исполнения

УХЛ1.1 по ГОСТ 15150

Степень защиты от проникновения твердых предметов и воды

IP54 по ГОСТ 14254

Средняя наработка до отказа

не менее 292000 ч

Средний полный срок службы

не менее 12 лет

Габаритные размеры

— ДЕ-1-П — Ø 31×72 мм;
— ДЕ-1-П-2, ДЕ-1-У-2 — 56×92 мм;
— ДЕ-1-У, ДЕ-1-У-Т — Ø 54×72 мм;
— ДЕ-1-У1 — 75×145×175 мм;
— ДЕ-1-У2, ДЕ-1-У3 — Ø 88×164 мм (при миним. длине погружной части);
— ДЕ-1-У2-1 — Ø 56×180 мм (при миним. длине погружной части).

Масса

— ДЕ-1-П — 0,25 кг;
— ДЕ-1-У, ДЕ-1-У-Т, ДЕ-1-П-2 — 0,35 кг;
— ДЕ-1-У-2 — 0,45;
— ДЕ-1-У1 — 1,4;
— ДЕ-1-У2 — 1,6 (при миним. длине погружной части);
— ДЕ-1-У3 — 1,6 (при миним. длине погружной части);
— ДЕ-1-У2-1 — 0,5 (при миним. длине погружной части).

Стандартная комплектация:

  1. датчик емкостной ДЕ-1 (исполнение по заказу) - 1 шт.
  2. комплект монтажных частей - 1 компл.
  3. руководство по эксплуатации - 1 экз.
  4. паспорт - 1 экз.

При заказе датчика необходимо указать модификацию (ДЕ-1 или ДЕ-1-У-Т), рабочее положение и крепление.
