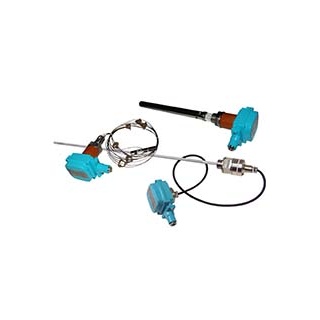

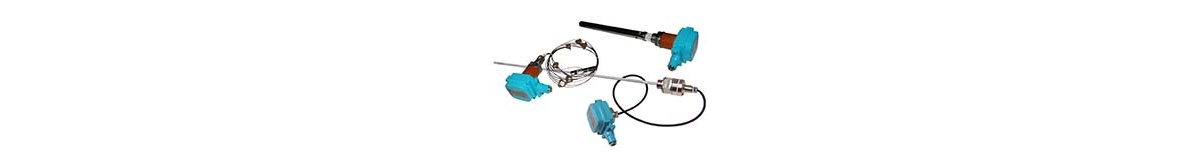

ДУЕ-11 датчик уровня емкостной

Предназначен для измерения уровня электропроводных и неэлектропроводных однородных жидкостей, в том числе агрессивных.

Применяется в системах контроля, регулирования и управления производственными процессами в химической, нефтяной, нефтеперерабатывающей, пищевой, целлюлозно-бумажной, электротехнической и других отраслях промышленности.

Представляет собой принципиально новое электронное устройство с универсальным выходным сигналом, выполненное в моноблочном конструктиве (без дополнительного электронного блока).



Предназначен для измерения уровня электропроводных и неэлектропроводных однородных жидкостей, в том числе агрессивных.

Применяется в системах контроля, регулирования и управления производственными процессами в химической, нефтяной, нефтеперерабатывающей, пищевой, целлюлозно-бумажной, электротехнической и других отраслях промышленности.

Представляет собой принципиально новое электронное устройство с универсальным выходным сигналом, выполненное в моноблочном конструктиве (без дополнительного электронного блока).



Выпускаются в следующих исполнениях:

  • пылеводозащищенное;
  • тропическое.

Возможно создание локальной измерительной системы с подключением до 128 датчиков уровня и отображением информации на мониторе компьютера.

Принцип действия основан на преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню измеряемой жидкости, в унифицированный сигнал постоянного тока и интерфейс передачи данных RS-485.

Дистанционная настройка и градуировка в соответствии с параметрами контролируемой среды позволяет существенно уменьшить погрешность измерений (до 0,5 %), а также исключить опасность травмирования персонала при непосредственном присутствии на технологических емкостях.

Программное обеспечение позволяет произвести упрощенную калибровку датчика, не заполняя технологическую емкость полностью, а лишь повышая уровень жидкости на величину не менее 10 % от начальных показаний.

Выходные сигналы

  • Унифицированный сигнал постоянного тока 4¸20 мА.
  • Интерфейс передачи данных RS-485 по протоколу Modbus на расстоянии до 1000 метров.
  • В качестве визуального монитора может выступать любой блок индикации и сигнализации со стандартным токовых входом (4-20 мА).

Питание датчиков осуществляется от источника постоянного тока напряжением 9...24 В, питание цепи выходного сигнала 4-20 мА - от источника постоянного тока напряжением 6...36 В (без учета падения напряжения на внешней нагрузке)

Потребляемая мощность не более 1,5 Вт

По требованию заказчика несколько датчиков ДУЕ-11 могут быть объединены в локальную сеть.

Разработка программы поддержки со стороны ЭВМ производится самим потребителем по протоколу обмена или изготовителем по отдельному заказу.

Характеристики

Значения

КНД

ТНТ

ПСФ

ПТФ

ПОФ

СФ

ПОФС

ПОФТ

Измеряемые среды

керосин, бензин, четырех- хлористый углерод, масла и т.д.

керосин, бензин, четырех- хлористый углерод, масла и т.д.

вода, водные растворы,  ацетон, спирты и т.д.

вода, водные растворы,  ацетон, спирты и т.д.

растворы солей, кислот и щелочей

растворы солей, кислот и щелочей

азотная кислота (концентрация от 70 до 80%)

азотная кислота (концентрация от 65 до 70%)

Температура  контролируемой среды, °С

от −60 до +250

от −60 до +250

от −60 до +250

от −60 до +250

от −60 до +250

от −60 до +140

от 0 до +80

от +110 до +134

Динамическая вязкость, Па·с

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

≤0,1

Удельная проводимость, Cм/м

0÷10-5

0÷10-5

10-5÷∞

10-5÷∞

10-5÷∞

10-5÷∞

10-5÷∞

10-5÷∞

Наличие радиальных потоков в объекте измерения

есть

нет

есть

нет

нет

есть

есть

есть

Максимальное избыточное давление в объекте контроля, МПа

для датчиков со штуцерным креплением

2,5

2,5

2,5

2,5

2,5

2,5

0,6

0,6

для датчиков с фланцевым креплением

10

10

10

10

10







Верхний предел измерения H, м

0,4

+



+





+





0,6

+



+





+

+

+

1,0

+



+



;



+

+

+

1,6

+



+

+

+

+





2,5

+

+

+

+

+







4,0

+

+



+

+







6,0



+



+

+







10,0



+



+

+







16,0



+



+

+







20,0



+



+

+







25,0



+



+

+







Класс точности, %

0,3

+



+

+









0,5

+



+

+









1,0

+

+

+

+

+

+

+

+

1,5

+

+

+

+

+

+

+

+

2,5

+

+

+

+

+

+

+

+

Масса ПП, не более, кг

штуцерного исполнения

14,5

9,0

5,0

6,0

4,0

7,0

5,0

5,0

фланцевого исполнения

16,0

13,0

8,0

9,5

7,0







Габаритные размеры ПП, мм

штуцерного исполнения

190×110×
(Н+344)

190×110×
(Н+400)

190×110×
(Н+366)

190×110×
(Н+366)

190×110×
(Н+276)

190×110×
(Н+1347)

190×110×
(Н+305)

190×110×
(Н+1407)

фланцевого исполнения

226×195×
(Н+310)

212×165×
(Н+395)

212×165×
(Н+355)

212×165×
(Н+355)

212×165×
(Н+275)







Структура условного обозначения уровнемера

  1. Тип датчика:
    - «ДУЕ-11» - обыкновенное исполнение без блока индикации и сигнализации (токовый выход 4-20мА, RS-485);
  2. Избыточное давление:
    - «1» - от 0до 2,5 МПа (штуцерное исполнение);
    - «2» - от 0 до 10 МПа (фланцевое исполнение);
  3. Температура окружающего воздуха:
    - «1» - от минус 40 до плюс 60С;
  4. Температура измеряемой среды:
    - «1» - от минус 60 до плюс 100С;
    - «2» - от плюс 5 до плюс 250С;
    - «3» - от минус 60 до плюс 140С (ПП-СФ-113 штуцерное исполнение);
  5. Модификация первичного преобразователя:
    - электропроводные среды: ПОФ (гибкий без усиления); ПТФ (гибкий усиленный тросами); ПСФ ( жесткий усиленный стержнем), СФ (жесткий стержневой);
    - неэлектропроводные среды: КНД (жесткий трубный), ТНТ (гибкий тросовый).
  6. Верхний предел измерения:
    ПОФ, ПТФ – от 1,6 до 25м; ПСФ – от 0,4 до 2,5м; СФ – от 0,4 до 1,6м; ТНТ– от 2,5м до 25м; КНД,– от 0,4 до 4,0м.
  7. Погрешность в зависимости от верхнего предела измерения: ±0,5; ±1,0; ±1,5; ±2,5% (стандарт 1%).
  8. Климатическое исполнение по ГОСТ 15150:
    - «УХЛ2»
    - «Т2»
  9. Индекс, подтверждающий выпуск прибора:
    - «-» отсутствие индекса - с приемкой поверителем;
    - «Б» - без предъявления поверителям - приняты ОТК;
  10. Индекс, подтверждающий выпуск прибора для установки в системах контроля, управления, сигнализации и ПАЗ:
    - «П» – прошел комплексное опробование по специальным программам, отбраковку по результатам дополнительных стендовых испытаний, период приработки 360ч;
    - «-» - отсутствие индекса – без комплексного опробования, без отбраковки; период приработки 48ч.

Примечание:

  1. Не использованные при шифровке заказа индексы замещаются знаком «X» в соответствующих ячейках.
  2. По отдельному заказу потребителя возможно изготовление  и метрологическая аттестация датчика нестандартной длины с другим  верхним пределом измерения.
