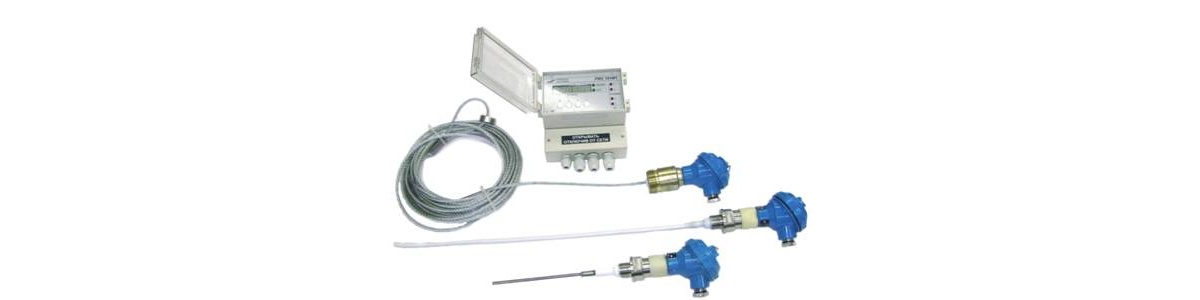

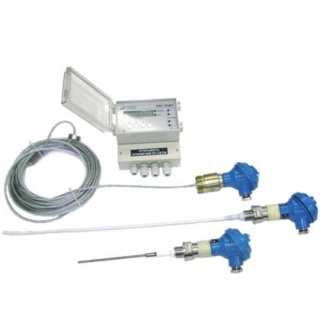

РИС-101М1 датчик-индикатор уровня
Предназначен для контроля уровня жидких и твердых (сыпучих) сред в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства. Индикатор исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).
Степень защиты от воздействия пыли и воды индикаторов по ГОСТ 14254 IP54.
Первичные преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте РИС 101М1И», соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут размещаться во взрывоопасных зонах помещений и наружных установок согласно гл . 7.3 действующих ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах помещений и наружных установок . передающие преобразователи индикаторов взрывозащищенного исполнения имеют маркировку взрывозащиты «[Exia] IIC в комплекте РИС 101М1И», искробезопасные выходные цепи уровня «И.» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон. Показывающий прибор индикаторов взрывозащищенного исполенения предназначен для установки вне взрывоопасных зон . по способу защиты человека от поражения электрическим током индикаторы относятся к классу 01 по ГОСТ 12.2.007.0. Детали ПП, соприкасающиеся с контролируемой средой, изготавливаются из материалов, которые по устойчивости к воздействию контролируемой Среды равнозначны или не хУЖЕ 12Х18Н10Т ГОСТ Стали 5632, фторопласта 4 ГОСТ 10007, премикса ПСК-5 ТУ 6-11-544. Индикаторы исполнения А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности 3Н, 3НУ, 4Н, по ПНАЭГ -01-011-97 индикаторы Исполнения а по относятся сейсмостойкости к категории IIб по НП-031-01.
Индикаторы соответствуют климатическому исполнению УХЛ категории размещения 2 по ГОСТ 15150.
Индикаторы состоят из первичного преобразователя (ПП) с чувствительным элементом, передающего преобразователя (ППР) и дополнительного показывающего прибора (амперметра М42301.34 с током полного отклонения 5 мА и шкалой 0-100%), по поставляемого требованию заказчика. ПП состоит из:
- литого корпуса;
- блока электронного (далее - БЭ);
- чувствительного элемента.
, Корпус имеет съемную крышку и кабельный сальниковый ввод для подвода кабеля связи с ППР . Принцип действия ПП основан на преобразовании изменения электрической емкости чувствительного элемента , вызванного изменением уровня контролируемой среды, в выходного частоту сигнала ППР из следующих частей состоит:
- настенного пластикового корпуса;
- модуля вторичного преобразователя (далее - МВП);
- модуля индикации (далее - МИ).
Индикаторы обеспечивают:
- преобразование уровня контролируемой среды в стандартные токовые сигналы;
- визуальную, звуковую и релейную (типа «сухой контакт») сигнализацию назначенных пользователем четырех предельных уровней среды;
- цифровую индикацию уровня в процентах или в метрах;
- передачу информации об измеряемых параметрах по последовательному интерфейсу RS-485 Modbus RTU.
таблица №1
Условное обозначение первичного преобразователя |
Конструктивное исполнение чувствительного элемента |
Длина погружаемой части чувствительного элемента, L, м |
Параметры контролируемой среды |
|||||
Физическое состояние, электрические свойства |
Температура, 0 С |
РАБОЧЕЕ избыточное давление, Рраб, МПа |
Относительная диэлектрическая проницаемость |
Динамическая вязкость, Пас, не более |
Размер гранулы (куска), мм, не более |
|||
ПП-005 |
стержневой неизолированный |
0,85; 1,0; 1,6; 2,0; 2,5 |
Жидкая, неэлектропроводная |
+250 |
2,5 |
2 ... 10 |
1,0 |
- |
ПП-005И |
+100 |
|||||||
ПП-012 |
Пластинчатый |
1084; 1684; 2584 |
Жидкая, сыпучая, неэлектропроводная |
+250 |
2,5 |
2 ... 10 |
1,0 |
5 |
ПП-012И |
+100 |
|||||||
ПП-016 |
стержневой неизолированный |
0567; 0667; 0867; 0967 |
Сыпучая, неэлектропроводная |
+100 |
2,5 |
2 ... 10 |
- |
5 |
ПП-016И |
||||||||
ПП-025 |
стержневой изолированный |
0,85; 1,0; 1,6; 2,0; 2,5 |
Жидкая, электропроводная |
+250 |
2,5 |
- |
1,0 |
- |
ПП-025И |
+100 |
|||||||
ПП-064 |
цилиндрический неизолированный |
0,57; 0,67; 0,87; 0,97; 1,97; 3,27 |
Жидкая, неэлектропроводная |
+250 |
2,5 |
2 ... 10 |
1,5 |
- |
ПП-064И |
+100 |
|||||||
ПП-066 |
цилиндрический изолированный |
0575; 0675; 0875; 0975 |
Жидкая, электропроводная |
+250 |
2,5 |
- |
1,5 |
- |
ПП-066И |
+100 |
|||||||
ПП-082 |
трубчатый неизолированный |
0,5; 0,6; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0 |
Жидкая, неэлектропроводная, т.ч. в сжиженные газы |
+250 |
4,0 |
1,6 ... 2,2 |
1,0 |
- |
ПП-082И |
+100 |
|||||||
ПП-083 |
цилиндрический изолированный |
0,1; 0,25; 0,6; 1,0 |
Жидкая, электропроводная |
+250 |
2,5 |
- |
1,0 |
- |
ПП-083И |
+100 |
|||||||
ПП-084 |
цилиндрический неизолированный |
0,1; 0,25; 0,5; 0,6; 0,8; 1,0 |
Жидкая, неэлектропроводная |
+250 |
2,5 |
2 ... 10 |
1,0 |
- |
ПП-084И |
+ 100 |
|||||||
ПП-092 |
тросовый неизолированный |
1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м |
Жидкая, сыпучая, неэлектропроводная |
+85 |
- |
2 ... 10 |
1,0 |
5 |
ПП-092И |
||||||||
ПП-094 |
Кабельный |
3,0; 4,0; 6,0 10,0 |
Жидкая, электропроводная |
+85 |
1,0 |
- |
1,0 |
- |
ПП-094И |
||||||||
ПП-095 |
Тросовый |
2,74; 4,24; 6,24 |
Жидкая, сыпучая, неэлектропроводная |
+85 |
- |
2 ... 10 |
1,0 |
5 |
ПП-096 |
тросовый изолированный |
1,0; 1,6; от 2,0 до 22 м через каждые 0,5 м |
Жидкая, сыпучая, электропроводная |
+85 |
- |
- |
1,0 |
- |
технические данные
- Аналоговый токовый сигнал, мА 0-5; 0-20; 4-20 (1 вых) 0-5 (2 вых)
- Релейный сигнал (переключающий контакт): - число уставок 4 - коммутируемая нагрузка, В:
- резистивная, постоянный ток 5А 24
- резистивная, переменный ток 5А 250
- индуктивная, переменный ток 2А 250
- Цифровой индикатор: - число разрядов 6
- Дифференциал срабатывания,% 1,5
- Погрешность контроля уровня по шкале показывающего прибора и по токовому выходному сигналу,% от диапазона измерения ± 1,5
- Погрешность срабатывания сигнализации уровня с релейными выходами,% от диапазона измерения уровня при дифференциале срабатывания не менее 1,5% от диапазона измерения уровня, не более ± 1,5
- Напряжение питания для РИС-101М1, 101М1И-РИС, В 220 + 22 / -33
- Частота переменного тока, Гц 50 ± 1
- Потребляемая мощность, В-А, не более 15
- Напряжение питания для РИС-101М1 (постоянный ток), В 12 ± 1,5 или 24 ± 2
- Длина линии связи между первичным и передающим преобразователями, м до 1000
- Масса, кг, не более: - передающего преобразователя 1,5 - первичного преобразователя (в зависимости от исполнения) 0,9-14
Стандартная комплектация:
- первичный преобразователь (согласно таблице 1);
- передающий преобразователь;
- показывающий прибор (амперметр, по поставляется отдельному заказу);
- плавкая вставка ВП2Б-0,5А-1В - 2 шт.;
- плавкая вставка ВП2Б-1.0А-1В - 2 шт;. -руководство по эксплуатации - 1 экз. на 10 индикаторов, поставляемых в один адрес;
- паспорт - 1 экз.
1.Обозначение датчика-индикатора уровня. 2.Исполнение первичного преобразователя. 3.Взрывозащищенное исполнение. 4.Исполнение для ОАЭ. 5.Длина погружаемой части. 6.Выходной токовый сигнал 05- (0-5) мА, 02- (0- 20) мА, 42- (4-20) мА. 7.Наличие последовательного интерфейса. 8.Наличие показывающего прибора. 9.Напряжение питания: 220 - переменный ток 220В, 50 Гц; 12 - постоянный ток 12В; 24 - постоянный ток 24В ,
