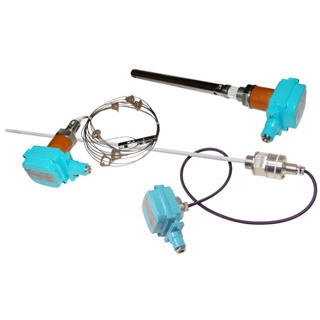

ДУЕ-1 датчик уровня емкостной
Предназначен для измерения, сигнализации уровня электропроводных и неэлектропроводных однородных жидкостей, сохраняющих свои агрегатные состояния в интервале рабочих температур и давлений, в том числе агрессивных и взрывоопасных. Применяется в системах контроля, регулирования и управления производственными процессами в химической, нефтеперерабатывающей, газотранспортной, электротехнической, нефтяной и других отраслях промышленности.
Взрывобезопасность по ГОСТ Р 51330.0-99
- преобразователи первичные ПП-В — 0[Ехiа]IIC;
- барьер искробезопасности имеет уровень «особовзрывобезопасный» Ехiа/ Ехib;
- преобразователи измерительные ПИ-1 — предназначены для установки вне взрывоопасных зон;
- класс защиты по ГОСТ 14254-96;
- преобразователи первичные ПП — IР54; IР65;
- преобразователи измерительные ПИ — IP54;
- барьер искробезопасности – IP30.

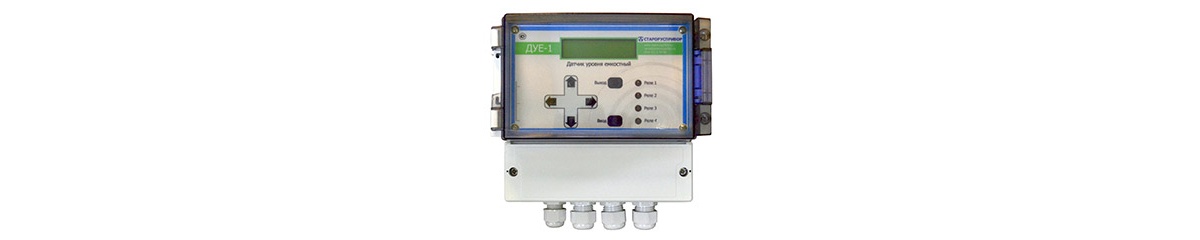

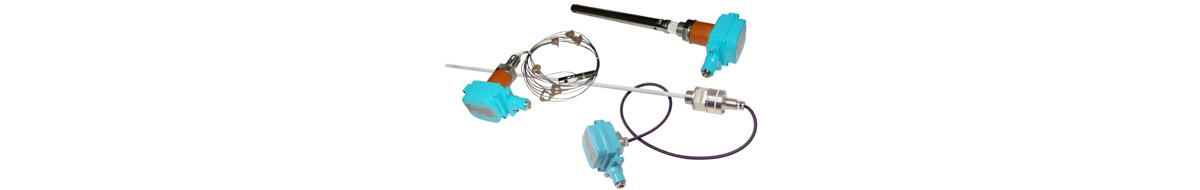

В состав датчика входят первичный преобразователь (в дальнейшем — ПП-1), преобразователь измерительный (в дальнейшем — ПИ-1) и барьер искробезопасности (в дальнейшем — барьер) соединенные между собой кабелем длиной до 1000 метров.
Выпускаются в следующих исполнениях:
- ДУЕ-1— обыкновенное;
- ДУЕ-1В — взрывозащищенное.
Тип первичного преобразователя (ПП) выбирается в зависимости от свойств измеряемой среды.
Обеспечивает:
- Непрерывное измерение уровня.
- Индикация текущего уровня на жидкокристаллическом индикаторе.
- Контроль уровня по 4 точкам с помощью свободно программируемых реле:
- задание значения уровня срабатывания;
- задание режима работы: срабатывание на повышение или понижение уровня относительно заданного значения;
- каждое реле можно настроить на определенную зону возврата в исходное состояние (эффект гистерезиса). - Передачу аналогового унифицированного сигнала 4-20мА пропорционально измеряемому уровню.
- Световую индикацию релейных сигналов.
- Передачу информации по каналу RS-485.
- Архивирование информации с функцией управления периодом архивации (от 1 минуты до 1 суток).
- Построение систем мониторинга за работой нескольких приборов (до 60шт.) в том числе совместно с уровнемерами ЭХО-5Н.
Достоинства уровнемера ДУЕ-1-0
- Программирование диапазона измерения непосредственно с клавиатуры.
- Программирование скорости реагирования уровнемера на изменение уровня: позволяет увеличивать скорость измерения при несколько худшей точности или наоборот, получить более стабильное и точное значение измерения (до 2мм) при более медленной реакции на изменение уровня.
- Применяется для контроля уровня во взрывоопасных зонах (модификация ДУЕ-1В-0, вид взрывозащиты «Искробезопасная электрическая цепь 0ExiaIICT5»).
- Работоспособность при наличии избыточного давления в объекте контроля до 10МПа, температуры среды до 250С°.
- Оптимальное соотношение цены – качества – функционала для выполнения различных задач.
Датчики изготавливаются:
- с пределом d, равным ±1,0 % модификации ТНТ для диапазона измерения 4,0 м и более;
- для измерения уровня криогенных жидкостей только с пределом d, равным ±1,5 %, ±2,5 %;
- для измерения водных растворов суперпластификатора с пределом d, равным ±1,5 %, ±2,5 % только модификации ПСФ, ПТФ.
Напряжение питания:
(220+22–33 )В, частота (50±1) Гц.
Потребляемая мощность:
Не более 18 ВА, для ДУЕ-1В – не более 1,ВА.
Параметры первичных преобразователей
Модификация первичного преобразователя |
Температура измеряемой среды, °С |
Температура окружающего воздуха, °С |
Избыточное давление, МПа |
Верхние пределы измерения, м |
---|---|---|---|---|
ПП-О-111-КНД |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 0 до 2,5 |
0,4 |
ПП-О-111-КНД-К |
||||
ПП-О-112-КНД |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-112-КНД-К |
||||
ПП-О-122-КНД |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-122-КНД-К |
||||
ПП-О-211-КНД |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 2,5 до 10,0 |
|
ПП-О-211-КНД-К |
||||
ПП-О-212-КНД |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-212-КНД-К |
||||
ПП-О-111-ТНТ |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 0 до 2,5 |
2,5 |
ПП-О-111-ТНТ-К |
||||
ПП-О-112-ТНТ |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-112-ТНТ-К |
||||
ПП-О-122-ТНТ |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-122-ТНТ-К |
||||
ПП-О-211-ТНТ |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 2,5 до 10,0 |
2,5 |
ПП-О-212-ТНТ |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-212-ТНТ-К |
||||
ПП-О-113-СФ |
от минус 60 до плюс 140 |
от минус 40 до плюс 60 |
от 0 до 2,5 |
0,4 |
ПП-О-111-ПСФ |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 0 до 2,5 |
0,4 |
ПП-О-112-ПСФ |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-122-ПСФ |
от минус 40 до плюс 60 |
|||
ПП-О-211-ПСФ |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 2,5 до 10,0 |
|
ПП-О-212-ПСФ |
5-250 |
от минус 40 до плюс 60 |
||
от минус 40 до плюс 60 |
||||
ПП-О-111-ПТФ |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 0 до 2,5 |
1,6 |
ПП-О-112-ПТФ |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-122-ПТФ |
5-250 |
от минус 40 до плюс 60 |
||
ПП-О-211-ПТФ |
от минус 60 до плюс 100 |
от минус 40 до плюс 60 |
от 2,5 до 10,0 |
|
ПП-О-212-ПТФ |
5-250 |
от минус 40 до плюс 60 |
Нижний и верхний неизмеряемые уровни
Тип ПП |
Нижний неизмеряемый уровень, мм |
Верхний неизмеряемый уровень, мм |
|
---|---|---|---|
штуцерное исполнение |
фланцевое исполнение |
||
ПОФ |
20 |
90 |
90 |
ПСФ |
80 |
90 |
110 |
ПТФ |
80 |
90 |
110 |
СФ |
15 |
50 |
- |
КНД |
40 |
140 |
105 |
ТНТ |
120 |
115 |
110 |
Масса первичных преобразователей
Модификации |
Масса кг, не более |
|
---|---|---|
со штуцером |
с фланцем |
|
ПОФ |
4,0 |
7,0 |
ПСФ |
5,0 |
8,5 |
ПТФ |
6,0 |
9,5 |
ТНТ |
7,0 |
10,5 |
КНД |
11,0 |
14,0 |
СФ |
7,0 |
- |
Масса преобразователя измерительного ПИ не более — 6,0 кг.
Приведенная погрешность датчика
Верхний предел измерения, м |
Предел погрешности, % |
||
---|---|---|---|
±1,0 |
±1,5 |
±2,5 |
|
0,2 |
|
+ |
+ |
0,4 |
|
+ |
+ |
0,6 |
|
+ |
+ |
1,0 |
+ |
+ |
+ |
1,6 |
+ |
+ |
+ |
2,5 |
+ |
+ |
+ |
4,0 |
+ |
+ |
+ |
6,0 |
+ |
+ |
+ |
10,0 |
+ |
+ |
+ |
16,0 |
+ |
+ |
+ |
20,0 |
+ |
+ |
+ |
25,0 |
+ |
+ |
+ |
Структура условного обозначения уровнемера
- Тип датчика:
- ««ДУЕ-1-0» - обыкновенное исполнение с блоком индикации и сигнализации (токовый выход 4-20мА, релейный сигнал в 4-х точках, индикация, RS-485);
- «ДУЕ-1В-0» - взрывозащищенное исполнение с блоком индикации и сигнализации (токовый выход 4-20мА, релейный сигнал в 4-х точках, индикация, RS-485, блок искрозащиты). - Избыточное давление:
- «1» - от 0до 2,5 МПа (штуцерное исполнение);
- «2» - от 0 до 10 МПа (фланцевое исполнение); - Температура окружающего воздуха:
- «1» - от минус 40 до плюс 60С; - Температура измеряемой среды:
- «1» - от минус 60 до плюс 100С;
- «2» - от плюс 5 до плюс 250С;
- «3» - от минус 60 до плюс 140С (ПП-СФ-113 штуцерное исполнение); - Модификация первичного преобразователя:
- электропроводные среды: ПОФ (гибкий без усиления); ПТФ (гибкий усиленный тросами); ПСФ ( жесткий усиленный стержнем), СФ (жесткий стержневой);
- неэлектропроводные среды: КНД (жесткий трубный), ТНТ (гибкий тросовый). - Верхний предел измерения:
ПОФ, ПТФ – от 1,6 до 25м; ПСФ – от 0,4 до 2,5м; СФ – от 0,4 до 1,6м; ТНТ– от 2,5м до 25м; КНД,– от 0,4 до 4,0м. - Погрешность в зависимости от верхнего предела измерения: ±0,5; ±1,0; ±1,5; ±2,5% (стандарт 1%).
- Климатическое исполнение по ГОСТ 15150:
- «УХЛ2»
- «Т2» - Индекс, подтверждающий выпуск прибора:
- «-» отсутствие индекса - с приемкой поверителем;
- «Б» - без предъявления поверителям - приняты ОТК; - Индекс, подтверждающий выпуск прибора для установки в системах контроля, управления, сигнализации и ПАЗ:
- «П» – прошел комплексное опробование по специальным программам, отбраковку по результатам дополнительных стендовых испытаний, период приработки 360ч;
- «-» - отсутствие индекса – без комплексного опробования, без отбраковки; период приработки 48ч.
Примечание:
- Не использованные при шифровке заказа индексы замещаются знаком «X» в соответствующих ячейках.
- По отдельному заказу потребителя возможно изготовление и метрологическая аттестация датчика нестандартной длины с другим верхним пределом измерения.
