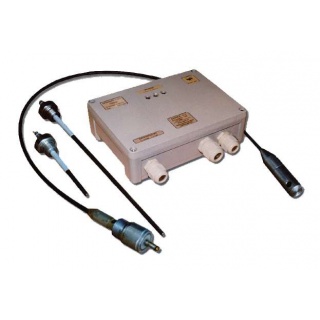

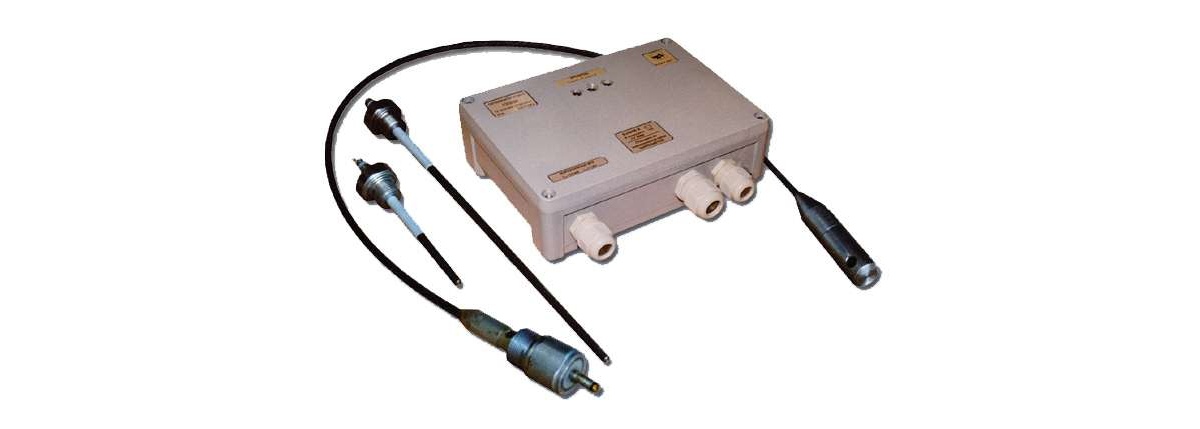

СУ300И сигнализатор уровня емкостной
Предназначен для контроля предельного уровня воды, молока, пива и других электропроводных жидкостей, в том числе границы раздела двух несмешивающихся жидкостей (например, нефтепродукт-вода) в трех точках, а также в емкостях, находящихся под избыточным давлением.
Датчики уровня, входящие в комплект сигнализатора уровня СУ 300И, имеют маркировку взрывозащиты: трехэлектродный - “0ExiaIIBT3 Х”, одноэлектродный “Ex”, соответствуют требованиям ГОСТ Р51330.10-99, ГОСТ Р51330.0-99 и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 “Правил устройства электроустановок” (ПУЭ).
Вторичный преобразователь, входящий в комплект сигнализатора уровня СУ 300И, с входными искробезопасными электрическими цепями уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB X”, соответствует требованиям ГОСТ Р51330.10-99 и предназначен для установки в зонах классов B-Iб и B-IIa согласно табл. 7.3.11 ПУЭ.
Вторичный преобразователь взрывозащищенного исполнения может использоваться автономно в качестве трехканального барьера взрывозащиты между резистивными или контактными датчиками, расположенными во взрывоопасных зонах, и исполнительными механизмами (устройствами сигнализации), располагаемыми вне взрывоопасных зон; при этом датчики, подключаемые к искробезопасным входам вторичного преобразователя, должны удовлетворять требованиям п. 7.3.72 ПУЭ.
При отсутствии контакта электрода с контролируемой средой сопротивление в цепи датчика уровня близко к бесконечности. Когда уровень электропроводной среды повышается до соприкосновения с электродом, сопротивление в цепи датчика уровня резко уменьшается. Если уровень понижается и контакт электрода со средой исчезает, сопротивление в цепи датчика уровня снова возрастает.
Принцип действия сигнализатора уровня основан на преобразовании изменения этого сопротивления в скачок постоянного тока, который, в свою очередь, используется для управления состоянием выходного реле и световой сигнализации.
Характеристики |
Значения |
---|---|
Напряжение питания | |
СУ 300И | 187 ... 242 В, 50 Гц |
Потребляемая мощность, не более | |
СУ 300И | 10 В•А |
Выходной релейный сигнал
|
|
коммутационная функция | переключающий контакт |
количество выходов | 3 |
электрическая нагрузка, не более; | |
на переменном токе | 2,5 А, 250 В, 100 В•А |
на постоянном токе | 2,5 А, 30 В, 70 Вт |
Порог срабатывания, не более: | |
СУ 300И | 8 ... 12,5 кОм |
Зона возврата (дифференциал), не более: | |
СУ 300И | 2 ... 5 кОм |
Условия эксплуатации вторичного преобразователя:
|
|
температура окружающей среды | -30 °С ... +50 °С |
относительная влажность | до 95% (при 35 °С) |
вибрационные нагрузки | 5 ... 80 Гц, 1 g |
Условия эксплуатации датчиков уровня:
|
|
температура окружающей среды | -30 °С ... +50 °С |
температура контролируемой среды | |
для датчика уровня 1ПХХИ | -30 °С ... +150 °С |
для датчика уровня 3ПХХИ | -30 °С ... +60 °С |
давление в объекте контроля | |
для датчика уровня 1ПХХИ | до 1,6 МПа |
для датчика уровня 3ПХХИ | до 0,6 МПа |
относительная влажность | до 95% (при 35 °С) |
вибрационные нагрузки | 5 ... 80 Гц, 1 g |
Степень защиты обеспечиваемая оболочкой | |
СУ 300И | IP54 |
Примечание:
|
|
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика. |
Стандартная комплектация:
- Преобразователь вторичный СУ300И – 1 шт.
- Одноэлектродный датчик уровня типа 1ПХХИ – 3 шт. или трехэлектродный датчик уровня типа 3ПХХИ – 1 шт.
- Руководство по эксплуатации - 1 экз.
- Паспорт – 1 экз.
Пример обозначения при заказе:
Сигнализатор уровня СУ300И – 1 шт.
Датчик уровня 1П13И– 0,5АО – 3 шт.
