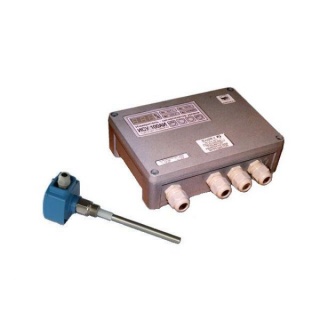

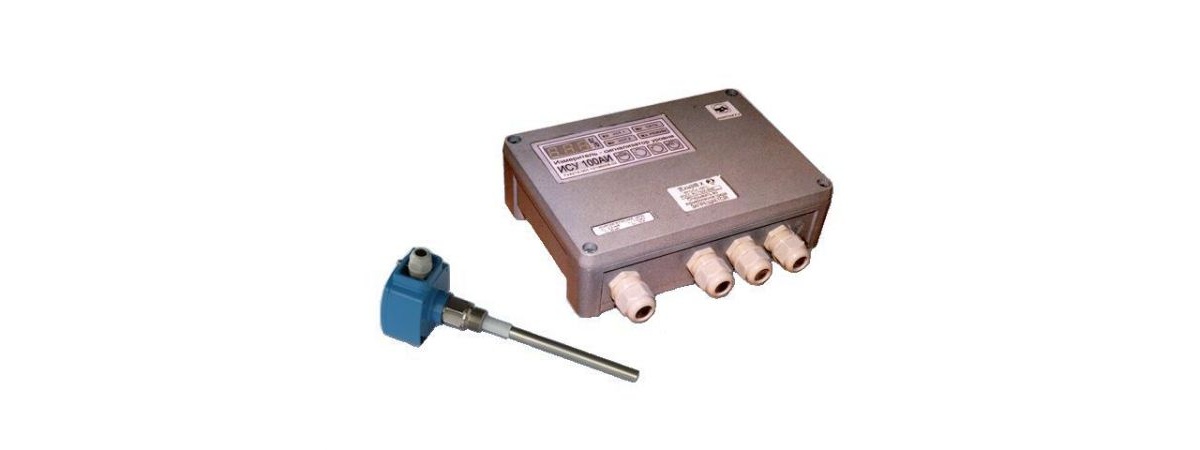

ИСУ100И уровнемер одноканальный

Предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) И сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) Сред , а так же контроля двух заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

Вторичный преобразователь, входящий в состав измерителя-сигнализатора ИСУ 100И, с входной искробезопасной электрической цепью уровня "ИА" имеет маркировку взрывозащиты "[Exia] IIB X", соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.

Датчик, входящий в состав измерителя-сигнализатора ИСУ 100И, имеет маркировку взрывозащиты "0ExiaIIBT3 Х", соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11 -99) и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты , ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 "Правил устройства электроустановок" (ПУЭ).

Предназначен для непрерывного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) И сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка и др.) Сред , а так же контроля двух заданных предельных уровней в резервуарах, танках, силосах и т.п. стационарных установках, в том числе в емкостях, находящихся под избыточным давлением.

Вторичный преобразователь, входящий в состав измерителя-сигнализатора ИСУ 100И, с входной искробезопасной электрической цепью уровня "ИА" имеет маркировку взрывозащиты "[Exia] IIB X", соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99) и предназначен для установки в зонах, согласно маркировке взрывозащиты, ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 ПУЭ.

Датчик, входящий в состав измерителя-сигнализатора ИСУ 100И, имеет маркировку взрывозащиты "0ExiaIIBT3 Х", соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11 -99) и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты , ГОСТ Р51330.13-99 (МЭК 60079-14-99) и гл. 7.3 "Правил устройства электроустановок" (ПУЭ).

Основные функции:

  • Преобразование входного сигнала датчика уровня в выходные сигналы: непрерывные токовые и дискретный (контакты реле).
  • Отображение результатов измерений на цифровом индикаторе в относительных единицах измерения.
  • Формирование выходного релейного сигнала и световой сигнализации для каждой из двух независимых предельных уставок уровня или объема, задаваемых пользователем.
  • Автодиагностика и сигнализация отказов.

Принцип действия основан на преобразовании программируемым микроконтроллером длительности частотного токового сигнала, поступающего от датчика уровня, в пропорциональный сигнал постоянного тока на выходе. Длительность входного сигнала зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением ее уровня.

Вторичный преобразователь имеет различные исполнения по питанию:

  • Уровнемер  ИСУ100АИ  предназначены для питания от сети ~ 220 В, 50 Гц.
  • Уровнемер  ИСУ100БИ  предназначены для питания от сети +24 В.

Достоинства:

  • Повышенная стабильность измерений.
  • Уровнемер ИСУ100И обеспечивает самодиагностику, выдачу аварийного сигнала на цифровой дисплей при неисправности линии связи с датчиком уровня или самого датчика.
  • Обеспечение взрывозащиты уровня "IA".
  • Обеспечение высокой помехозащищенности информационного сигнала.
  • Возможность калибровки с клавиатуры прибора.

Характеристики

Значения

Напряжение питания

ИСУ100АИ

187 ... 244 В, 50 Гц

ИСУ100БИ

+21 ... 27 В

Погрешность измерения

ИСУ100И

± 1%

Потребляемая мощность, не более

ИСУ100И

10 В • А

выходные сигналы

непрерывный токовый



 количество

2

диапазон токового сигнала:



 на первом выходе

0 ... 5 мА

на втором выходе (программируемый)

0 ... 20 мА или 4 ... 20 мА

релейный (уставки)



количество

2

электрическая нагрузка, не более;



на переменном токе

2,5 А, 250 В, 100 В • А

на постоянном токе

2,5 А, 30 В, 70 Вт

цифровой индикатор

тип

полупроводниковый

число разрядов

3

Условия эксплуатации вторичного преобразователя:

температура окружающей среды

-30 ° С ... +50 ° С

температура контролируемой среды



обычное исполнение

-30 ° С ... +60 ° С

исполнение с термовтулкой

-30 ° С ... + 120 ° С

ДАТЧИКА с исполнение разнесенными
      электронным модулем и ЧЭ

-30 ° С ... +180 ° С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 ° С)

вибрационные нагрузки

5 ... 80 Гц, 1 г

Степень защиты обеспечиваемая оболочкой

ИСУ100И

IP54

Примечание

Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.

Стандартная комплектация:

  1. Преобразователь ИСУ100И Вторичный - 1 шт.
  2. Датчики уровня Е - 1 шт.
  3. Руководство по эксплуатации - 1 экз.
  4. Паспорт на преобразователь вторичный - 1 экз.
  5. Паспорт на каждый датчик уровня - 1 экз.

Обозначение датчика

Пример обозначения при заказе:

Вторичный ПРЕОБРАЗОВАТЕЛЬ ИСУ100АИ - 1 шт.

Датчик уровня Е - 1 шт.

опросный лист
