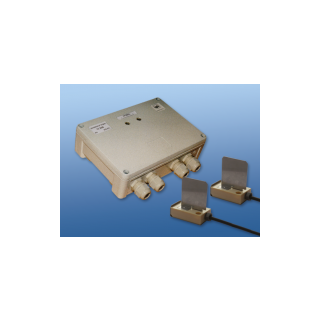

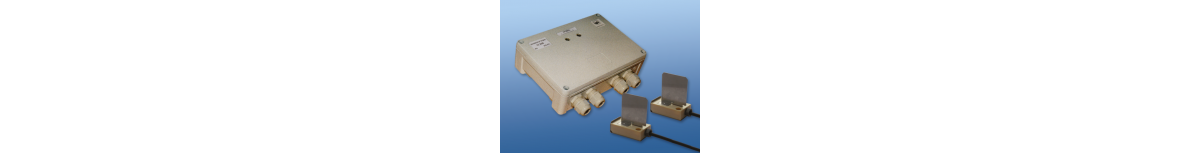

СУ200В cигнализатор уровня для вальцовых станков

Предназначен для управления привалом/отвалом вальцов на станках А1–Б.

Предназначен для управления привалом/отвалом вальцов на станках А1–Б.

Принцип действия:

Заполнение или опорожнение надвальцового пространства станка контролируемой средой (зерно, мука и т.п.) приводит к изменению электрической емкости ЧЭ нижнего и верхнего датчиков уровня. При этом происходит срабатывание выходных реле. Датчик 1 размещается в месте контроля нижнего уровня, датчик 2 – в месте контроля верхнего уровня.

Достоинства:

  • Датчики, установленные в недоступной зоне внутри станка, не содержат электронных компонентов и подвижных механических частей, что исключает возможность их отказа в течение всего срока службы.
  • Позволяют контролировать два предельных положения уровня продукта. Уровни коммутации определяются практически только координатами датчиков.

Характеристики

Значения

Напряжение питания

СУ 200В

187 ... 242 В, 50 Гц

Потребляемая мощность, не более

СУ 200В

10 В•А

Выходной релейный сигнал

коммутационная функция

переключающий контакт

электрическая нагрузка, не более;



на переменном токе

2,5 А, 250 В, 100 В•А

на постоянном токе

2,5 А, 30 В, 70 Вт

Основная погрешность, не более

СУ 200В

20 мм

Условия эксплуатации вторичного преобразователя:

температура окружающей среды

-30 °С ... +50 °С

относительная влажность

до 95% (при 35 °С)

вибрационные нагрузки

5 ... 80 Гц, 1 g

Условия эксплуатации датчиков уровня C43:

температура окружающей среды

-30 °С ... +50 °С

температура контролируемой среды

-30 °С ... +60 °С

относительная влажность

до 95% (при 35 °С)

вибрационные нагрузки

5 ... 80 Гц, 1 g

Степень защиты обеспечиваемая оболочкой

СУ 200В

IP54

Стандартная комплектация:

  1. Преобразователь вторичный СУ200В – 1 шт.
  2. Датчики уровня С43 – 2 шт.
  3. Руководство по эксплуатации  – 1 экз.
  4. Паспорт на преобразователь вторичный – 1 экз.
  5. Паспорт на каждый датчик– 1 экз.

Пример обозначения при заказе:

Сигнализатор уровня СУ 200В–С43/С43 – 1 шт.
