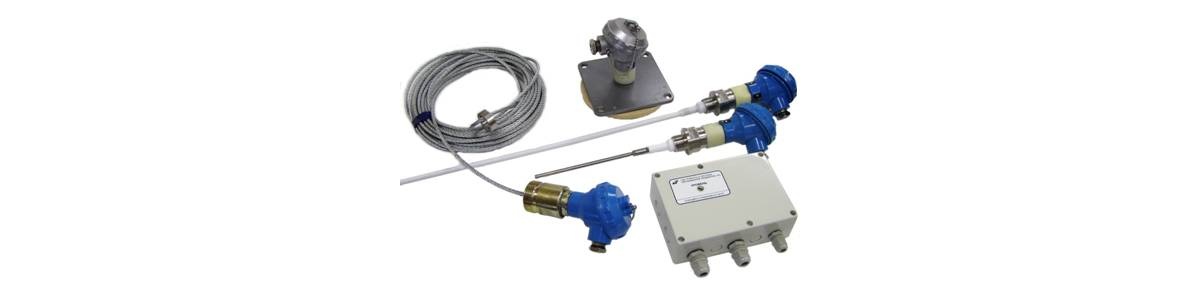

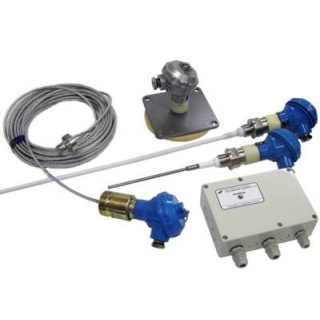

СУС-РМ, РОС-101, РОС-102 сигнализаторы уровня

Предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах.

Сигнализаторы РОС-101-А, РОС-102-А - для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Сигнализаторы обеспечивают световую индикацию достижения заданных уровней

По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
Степень защиты от пыли и воды, обеспечиваемая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254.
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте СУС -РМ-и », (или РОС-101-и, или РОС-102-и), соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливатся во взрывоопасных зонах помещений и наружных установок согласно гл . 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia] IIC в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), искробезопасные выходные цепи уровня «И.» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-101-А, РОС-102-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.
По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2.

Предназначены для контроля (сигнализации) предельных положений уровня жидких и твердых (сыпучих) сред в одной или в двух точках, а также контроля раздела сред вода - светлые нефтепродукты, сжиженные углеводородные газы - вода и других жидкостей с резко отличающимися диэлектрическими проницаемостями в различных резервуарах.

Сигнализаторы РОС-101-А, РОС-102-А - для контроля и управления технологическими процессами на объектах атомной энергетики (ОАЭ).
Сигнализаторы обеспечивают световую индикацию достижения заданных уровней

По стойкости к механическим воздействиям сигнализаторы относятся к виброустойчивому и вибропрочному исполнению группы N3 по ГОСТ Р 52931.
Степень защиты от пыли и воды, обеспечиваемая корпусами преобразователей первичного и передающего, - IP54 по ГОСТ 14254.
Преобразователи первичные сигнализаторов имеют маркировку взрывозащиты «0ExiaIICT6 в комплекте СУС -РМ-и », (или РОС-101-и, или РОС-102-и), соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и могут устанавливатся во взрывоопасных зонах помещений и наружных установок согласно гл . 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Преобразователи передающие сигнализаторов имеют маркировку взрывозащиты «[Exia] IIC в комплекте СУС-РМ-И», (или РОС-101-И, или РОС-102-И), искробезопасные выходные цепи уровня «И.» по ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон.
Сигнализаторы РОС-101-А, РОС-102-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.
По способу защиты человека от поражения электрическим током сигнализаторы относятся к классу 01 по ГОСТ 12.2.007.0.
Климатическое исполнение УХЛ по ГОСТ 15150 категория размещения 2.

Сигнализаторы состоят из одного или двух (в зависимости от заказа) преобразователей первичных емкостного типа (ПП) и передающего преобразователя на одну или две точки контроля ППР -1, ППР-2, при этом двухточечные сигнализаторы могут включать в комплект преобразователи первичные на среды с различными электрическими свойствами, например:. СУС-РМ - 011/021
. Преобразователь первичный состоит из чувствительного элемента, корпуса с крышкой, электронного модуля, прокладки
Преобразователь из передающий состоит корпуса, крышки, платы, на которой собран электронный модуль вторичного преобразователя передающего, модуля преобразования тока в напряжение или модуля гальванической развязки МГР (для СУС-и-РМ) и имеет наружный винт заземления.
Длина погружаемой части стержневого неизолированного чувствительного элемента более 0,25 м может обеспечиваться потребителем путем установки стержня, на требуемую наращиваемого длину
Детали сигнализаторов преобразователей первичных контроля зерна и продуктов его размола, соприкасающиеся с контролируемой средой, изготовляются из материалов, не выделяющих вредных продуктов в концентрациях, опасных для организма человека.
Принцип действия сигнализатора основан на высокочастотном преобразовании изменения электрической емкости чувствительного элемента , вызванного изменением уровня контролируемой среды, в электрический релейный сигнал ,

Условное обозначение сигнализатора

Конструктивное
исполнение чувствительного элемента

Длина погружаемой части чувствительного элемента L, м

Параметры контролируемой среды

Физическое состояние, электрические свойства

Темпе­ратура, °С

Рабочее избыточное давление, Рраб, МПа

0тносительная диэлектри­ческая проницаемость

Динамическая вязкость, Паю, не более

Размеры гранулы (куска) мм, не более

СУС-РМ-011 Р0С-101-011 Р0С-102-111

Стержневой неизолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100...+250

2,5

2...10

1,0 (для жидких сред)

5

СУС-РМ-011И Р0С-101-011И Р0С-102-111И

Жидкая, сыпучая, неэлектропроводная

-40... +100

СУС-РМ-013 Р0С-101-013 Р0С-102-113

Пластинчатый

0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, неэлектропроводная

-100... +250

2,5

1,6...10

1,0 (для жидких сред)

-

СУС-РМ-013И Р0С-101-013И Р0С-102-113И

-40... +100

СУС-РМ-015И Р0С-101-015И Р0С-102-115И

Стержневой неизолированный

0,42

Зерно, продукты его размола

-20... +100

-

2...10

-

-

СУС-РМ-021 Р0С-101-021 Р0С-102-121

Стержневой изолированный

0,1; 0,25; 0,6; 1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-100... +250

2,5

-

1,0 (для жидких сред)

5

СУС-РМ-021И Р0С-101-021И Р0С-102-121И

-40... +100

СУС-РМ-061И Р0С-101-061И Р0С-102-161И

Цилиндрический неизолированный

0,1; 0,25; 0,6; 1,0

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-100... +100

0,6...

6,4

1,4...4,0

1,0 (для жидких сред)

-

СУС-РМ-062И Р0С-101-062И Р0С-102-162И

Цилиндрический изолированный

0,1; 0,25

Разделы сред: светлые нефтепродукты- вода

0...+80

0,6

-

1,0

-

СУС-РМ-071 Р0С-101-071 Р0С-102-171

Плоский

-

Кусковая порошкообразная,

сыпучая, электропроводная,

не электропроводная

-30... +100

-

2,0...4,0

-

0,5

СУС-РМ-081И Р0С-101-081И Р0С-102-181И

Цилиндрический

(трубчатый) неизолированный

0,1; 0,25; 0,6; 0,8

Жидкая, неэлектропроводная в т. ч. сжиженные газы

-80... +100

2,5

1,6...10

1,0...3,0

-

СУС-РМ-091 Р0С-101-091 Р0С-102-191

Тросовый неизолированный

1,0; 1,6; от 2 до 22м с интервалом 0,5 м

Жидкая, сыпучая, неэлектропроводная

-40... +100

-

1,6...10

1,0 (для жидких сред)

5

СУС-РМ-093 Р0С-101-093 Р0С-102-193

Тросовый изолированный

1,0; 1,6; 2,0

Жидкая, сыпучая, электропроводная

-40... +100

-

-

То же

-

Напряжение питания, В

220 +/-33

Частота, Гц

50



Потребляемая от сети мощность, В А:

- одноканальным сигнализатором 5
- двухканальным сигнализатором 8

Электрическая нагрузка на контакты реле:

- до 5 А переменного тока 50 Гц при 220 В;
- до 5  А постоянного тока до 24 В;

Длина линии связи между преобразовате­лями первичным и передающим, м

до 1000

Масса, кг:

- преобразователя первичного в зависимости от исполнения от 0,7 до 9,0
- преобразователя передающего 1,0

Стандартная комплектация:

  1. преобразователь первичный (1 или 2 согласно заказу);
  2. преобразователь передающий ППР1 или ППР2 (согласно заказу);
  3. руководство по эксплуатации 1 экз. (1 допускается на 10 экз сигнализаторов при заказе в один адрес.);
  4. паспорт





1.Обозначение сигнализатора;
2.Модель (модели) первичного преобразователя;
3.Взрывобезопасное исполнение;
4.Длина 1 чувствительного элемента-го первичного преобразователя, м;
5.Длина 2 чувствительного элемента-го первичного преобразователя, м;
6.Количество каналов сигнализатора (для СУС-РМ);
7.Давление контролируемой среды, МПа (только для моделей 061, 161).
8.Обозначение ТУ
примечание. Длины чувствительных элементов моделей 071 и 171 не указываются.
