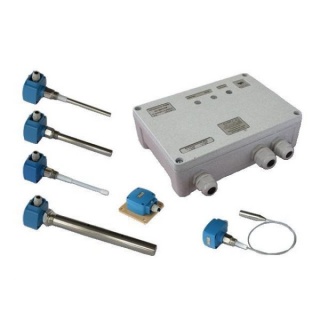

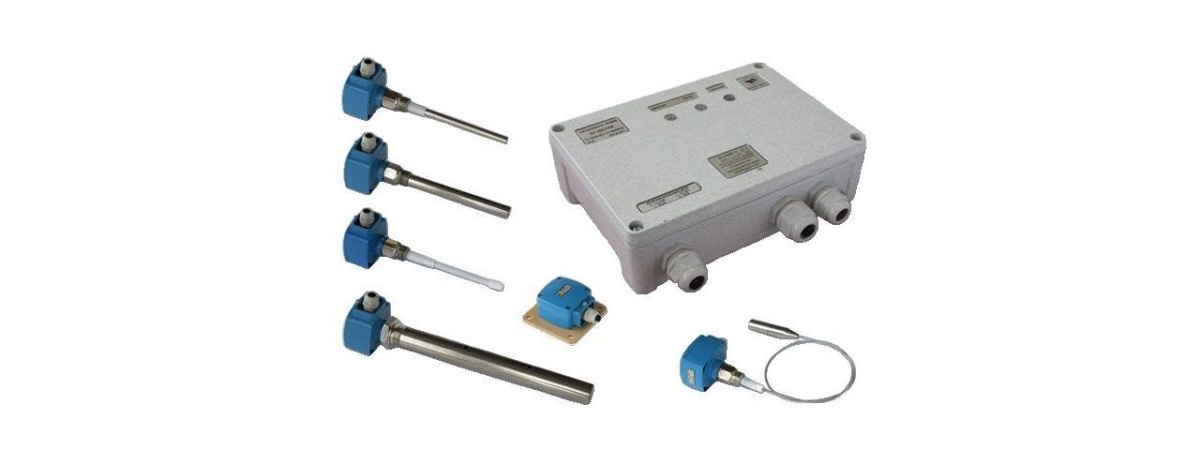

СУ200И сигнализатор уровня

Предназначен для контроля предельного уровня воды, щелочей, кислот, нефти и нефтепродуктов, зерна и продуктов его размола, цемента, извести, песка, угля, угольной пыли, а также других жидких и сыпучих сред, в том числе в емкостях, находящихся как под атмосферным, так и под избыточным давлением.

В комплекте с двумя датчиками уровня обеспечивает контроль предельного уровня в двух точках.

Вторичный преобразователь с входными электрическими искробезопасными цепями уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB Х”, соответствует требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и может устанавливаться в зонах согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).

Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.

Предназначен для контроля предельного уровня воды, щелочей, кислот, нефти и нефтепродуктов, зерна и продуктов его размола, цемента, извести, песка, угля, угольной пыли, а также других жидких и сыпучих сред, в том числе в емкостях, находящихся как под атмосферным, так и под избыточным давлением.

В комплекте с двумя датчиками уровня обеспечивает контроль предельного уровня в двух точках.

Вторичный преобразователь с входными электрическими искробезопасными цепями уровня “ia” имеет маркировку взрывозащиты “[Exia]IIB Х”, соответствует требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и может устанавливаться в зонах согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 “Правил устройства электроустановок” (ПУЭ).

Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.

Принцип действия основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле.

Достоинства:

  • К одному вторичному преобразователю может подключаться до двух датчиков уровня.
  • Предусмотрена регулировка времени задержки срабатывания выходных реле.
  • Сигнализатор уровня СУ200И обеспечивает возможность инвертирования алгоритма работы выходных реле.
  • Сигнализатор уровня СУ200И обеспечивает самодиагностику, выдачу аварийного сигнала и зажигание индикатора “Авария” при неисправности линии связи с датчиком.
  • Сигнализатор уровня СУ 200И имеет аварийное реле.
  • Гальваническая развязка выходных цепей с силовыми цепями.
  • Обеспечение взрывозащиты уровня “ia”.

Вторичный преобразователь имеет различные исполнения по питанию и организации выходного сигнала:

  • Сигнализатор уровня СУ200МАИ предназначен для питания от сети 220 В, 50 Гц. Имеет два независимых канала сигнализации (по каждому из которых предусмотрено отдельное выходное реле).
  • Сигнализатор уровня СУ200МБИ предназначен для питания от сети +24 В. Выполняет функции аналогичные СУ 200МАИ.
  • Сигнализатор уровня СУ 200ЛАИ предназначен для поддержания уровня в заданных пределах, питание от сети 220 В, 50 Гц. Два датчика работают на одно выходное реле.
  • Сигнализатор уровня СУ 200ЛБИ предназначен для поддержания уровня в заданных пределах, питание от сети +24 В. Выполняет функции аналогичные СУ 200ЛАИ.

Характеристики

Значения

Напряжение питания
СУ 200МАИ, ЛАИ 187 ... 242 В, 50 Гц
СУ 200МБИ, ЛБИ +20 ... 28 В
Потребляемая мощность, не более
СУ 200И 10 В•А
Выходной релейный сигнал
коммутационная функция переключающий контакт
электрическая нагрузка, не более;
на переменном токе 2,5 А, 250 В, 100 В•А
на постоянном токе 2,5 А, 30 В, 70 Вт
Порог срабатывания, не более:
для электропроводных сред 10 мм
для диэлектрических сред:
при горизонтальной установке поперечного размера ЧЭ
при вертикальной установке 120 мм при L < 8 м или 1,5% от L при L > 8 м
Зона возврата (дифференциал), не более:
при горизонтальном монтаже поперечного размера ЧЭ
при вертикальном монтаже 80 мм при L < 8 м или 1% от L при L > 8 м
Условия эксплуатации вторичного преобразователя:
температура окружающей среды -30 °С ... +50 °С
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
Условия эксплуатации датчиков уровня:
температура окружающей среды -30 °С ... +50 °С
температура контролируемой среды
обычное исполнение -30 °С ... +60 °С
исполнение с термовтулкой -30 °С ... +120 °С
исполнение датчика с разнесенными электронным модулем и ЧЭ -30 °С ... +180 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
Степень защиты обеспечиваемая оболочкой
СУ 200И IP54
Примечание:
Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.

Стандартная комплектация:

  1. Преобразователь вторичный СУ 200И – 1 шт.
  2. Датчики уровня ЕС – 2 шт.
  3. Руководство по эксплуатации – 1 экз.
  4. Паспорт на преобразователь вторичный – 1 экз.
  5. Паспорт на каждый датчик уровня – 1 экз.

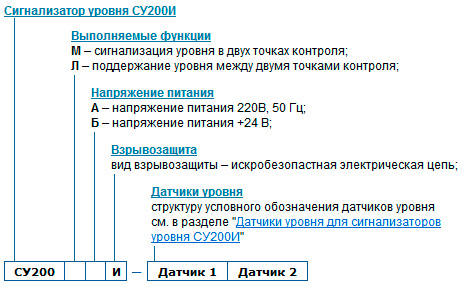

Пример обозначения при заказе:

Преобразователь вторичный СУ 200ЛАИ – 1 шт.

Датчик уровня ЕС13ИТ – 0,5УО – 1 шт.

Датчик уровня ЕС25И – 2,5УО – 1 шт.

Опросный лист
