СУ507 сигнализатор уровня
Предназначен для контроля предельного уровня цемента, песка, зерна и его производных, сухого молока, стирального порошка, полимерных гранул, воды, масла, водно-масляной эмульсии, а также других жидких и сыпучих сред в бункерах , резервуарах, трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся под избыточным давлением.
Может использоваться в качестве бесконтактного датчика наличия и положения металлических и неметаллических предметов и частей механизмов , таких, как: расфасованные и штучные продукты питания, бобышки на валах механизмов, спицы колес , каретки и т. п.

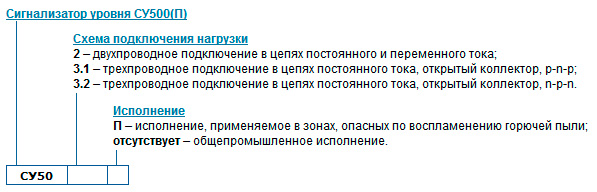

Модификации:
Сигнализатор уровня 502 СУ (П) - двухпроводное подключение в цепях постоянного и переменного тока.
Сигнализатор уровня СУ 503,1 (П) - трехпроводное подключение в цепях постоянного тока, открытый коллектор, PnP.
Сигнализатор уровня СУ 503,2 (П) - трехпроводное подключение в цепях постоянного тока, открытый коллектор, NPN.
Принцип действия основан на увеличении электрической емкости чувствительного элемента при наличии в чувствительной зоне прибора контролируемой среды или предметов, что приводит к изменению коммутационного состояния электронного ключа на выходе.
Достоинства:
- Не требуются дополнительные источники электропитания.
- Оригинальная конструкция чувствительного элемента устраняющая влияние отложений и налипаний на боковой поверхности сигнализатора уровня позволила исключить ложные срабатывания прибора при длительной эксплуатации с налипающими и влажными средами контроля.
- Высокая чувствительность сигнализатора уровня в сочетании с температурной и долговременной стабильностью параметров позволили увеличить гарантированный диапазон настройки бесконтактного срабатывания на металлические предметы от 0 до 30 мм.
- Состояние выходного ключа в зависимости от контакта со средой устанавливается встроенной перемычкой.
- Выходной каскад сигнализатора уровня СУ502 (П) позволяет коммутировать мощную нагрузку: соленоиды, сирены, пускатели и т. п., без промежуточных реле.
- Защитный стакан позволяет сохранять герметичность резервуара при профилактическом демонтаже прибора, а также предохраняет сигнализатор уровня от абразивного воздействия среды.

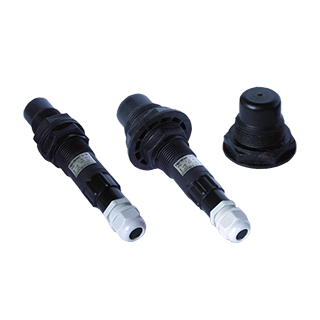

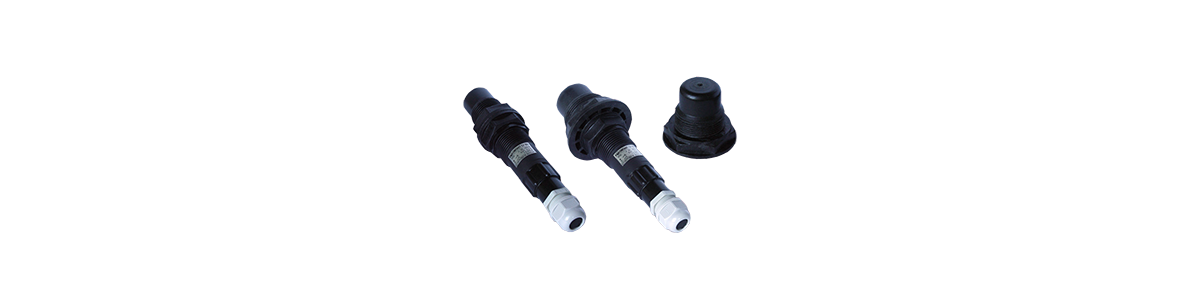

Конструктивно сигнализатор уровня выполнен в цилиндрическом корпусе, состоящем из пластмассовой части с резьбой, упорным выступом, двумя крепежными гайками, кабельным вводом. На внешней поверхности корпуса имеется: светофильтр светодиодной индикации и табличка с маркировкой электрооборудования, применяемого в зонах, по воспламенению опасных горючей пыли (500П СУ), и предупредительной надписью.
Характеристики |
Значения |
Напряжение питания |
|
502 СУ (П) |
+20 ... 250 В или 20 ... 250 В, 50 Гц |
503,1 СУ (П), СУ 503,2 (П) |
+10 ... 55 В |
Номинальный рабочий ток |
|
500 СУ (П) |
0,3 А |
Максимальный ток включения и отключения кратковременно (до 50 мс) |
|
500 СУ (П) |
1,5 А |
Максимальный рабочий ток |
|
СУ 502П |
0,01 А |
Максимальное значение остаточного тока в непроводящем состоянии, не более: |
|
СУ 502П |
0005 А |
СУ 503.1П, СУ 503.2П |
0,0001 А |
Падение напряжения при номинальном рабочем токе, не более: |
|
500 СУ (П) |
10 В |
Задержка времени включения. не более |
|
500 СУ (П) |
0,2 с |
Расстояние дальности действия, не менее: |
|
500 СУ (П) |
20 мм |
Рабочее положение в пространстве |
|
500 СУ (П) |
любое |
Условия эксплуатации датчика уровня: |
|
температура окружающей среды |
-30 ° С ... +50 ° С |
температура контролируемой среды |
-30 ° С ... +60 ° С |
давление в объекте контроля |
до 0,6 МПа |
относительная влажность |
до 95% (при 35 ° С) |
вибрационные нагрузки |
5 ... 80 Гц, 1 г |
Размер частиц (гранул) |
0,15 ... 12 мм |
Степень защиты обеспечиваемая оболочкой |
|
500 СУ |
IP54 |
СУ 500П |
IP65 |
Стандартная комплектация:
- Сигнализатор уровня СУ 500 (П) - 1 шт.
- Стакан защитный (по заказу) - 1 шт.
- Руководство по эксплуатации - 1 экз. на 10 приборов.
- Этикетка - 1 шт.
