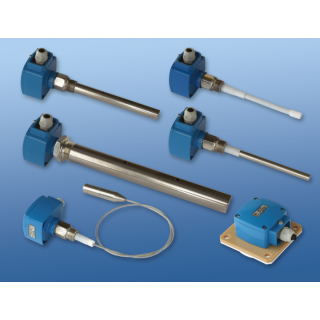

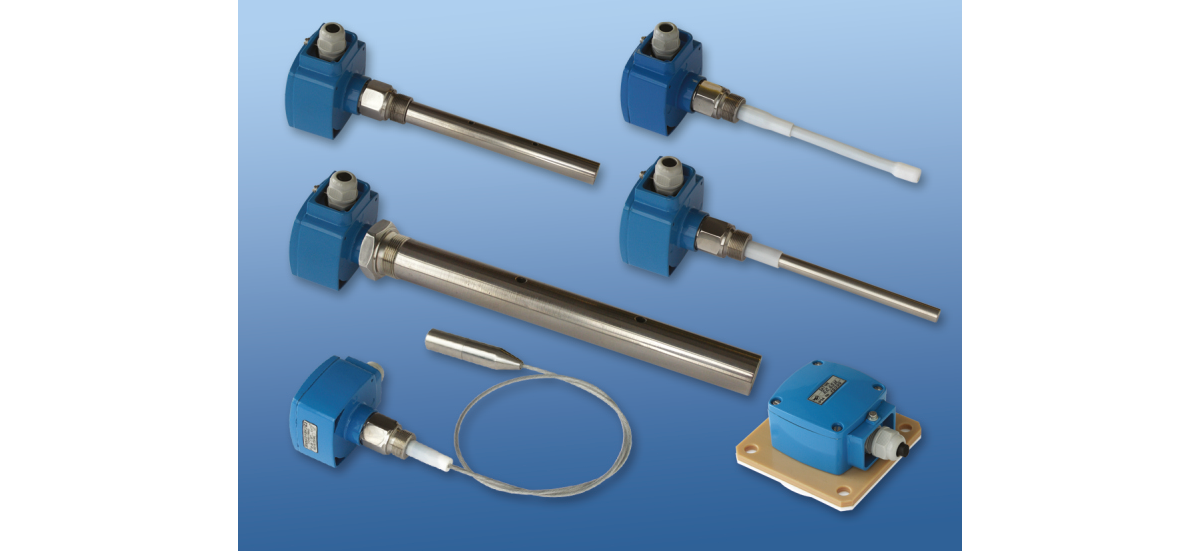

Датчики уровня ЕС для сигнализаторов уровня СУ200И

Предназначены для контроля предельных уровней различных жидких и сыпучих сред. Работают в комплекте с вторичным преобразователем сигнализатора уровня СУ200И.

Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.



Предназначены для контроля предельных уровней различных жидких и сыпучих сред. Работают в комплекте с вторичным преобразователем сигнализатора уровня СУ200И.

Датчики, входящие в состав сигнализаторов уровня, имеют маркировку взрывозащиты “0ЕхiaIIBT3 Х”, соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) и ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК 60079-14-96) и гл. 7.3 ПУЭ.



Принцип действия датчика уровня основан на преобразовании изменения электрической емкости чувствительного элемента (ЧЭ) датчика, вызванного изменением уровня контролируемой среды, в выходной сигнал постоянного тока. Этот сигнал, в свою очередь, используется для управления срабатыванием выходного реле вторичного преобразователя.

Датчик уровня представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
В зависимости от типа контролируемой среды и условий работы могут применятся различные варианты исполнения датчика уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки.

Достоинства:

  • Датчик уровня имеет моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.
  • Современная элементная база.
  • Простота монтажа и эксплуатации.

Исполнение

Длина ЧЭ (L, м)

Контролируемая среда

ЕС 12И

0,25 – 2,5

жидкие, сыпучие, неагрессивные среды: нефте-продукты, нефть, зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

ЕС 13И

0,25 – 2,5

жидкие, сыпучие среды (см. ЕС12И), в том числе пищевые (вода, молоко, пиво и т.п.) и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т

ЕС 15И

0,25 – 2,5

жидкие, сыпучие среды (см. ЕС13И), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)

ЕС 21И
ЕС 22И

1,0 – 30,0

жидкие, сыпучие, неагрессивные среды (см. ЕС12И)

ЕС 25И

1,0 – 30,0

жидкие, сыпучие среды (см. EC15И)

ЕС 31И
ЕС 32И

2,0 – 30,0

зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

ЕС 35И

2,0 – 30,0

сыпучие среды (см. ЕС31И)

ЕС 52И

0,25 – 2,5

светлые нефтепродукты, сжиженный газ, газовый конденсат (вертикальный монтаж датчика)

ЕС 53И

0,25 – 2,5

светлые нефтепродукты, масла (в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т (вертикальный монтаж датчика)

ЕС 62И

0,08

сыпучие среды: зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

ЕС 63И

0,08

сыпучие среды (см. ЕС62И), в т.ч. агрессивные (с учетом стойкости нерж. стали 12Х18Н10Т)



Характеристики

Значения

Условия эксплуатации датчиков уровня

температура окружающей среды

-30 °С ... +50 °С

температура контролируемой среды



обычное исполнение

-30 °С ... +60 °С

  исполнение с термовтулкой

-30 °С ... +120 °С

 исполнение датчика с разнесенными
      электронным модулем и ЧЭ

-30 °С ... +180 °С

давление в объекте контроля

до 1,6 МПа

относительная влажность

до 95% (при 35 °С)

вибрационные нагрузки

5 ... 80 Гц, 1 g

Степень защиты обеспечиваемая оболочкой

датчик уровня ЕС

IP54

Примечание

Возможно специсполнение датчиков уровня для более широкого диапазона температур, высоких давлений и изготовление присоединительного элемента по техническим требованиям заказчика.

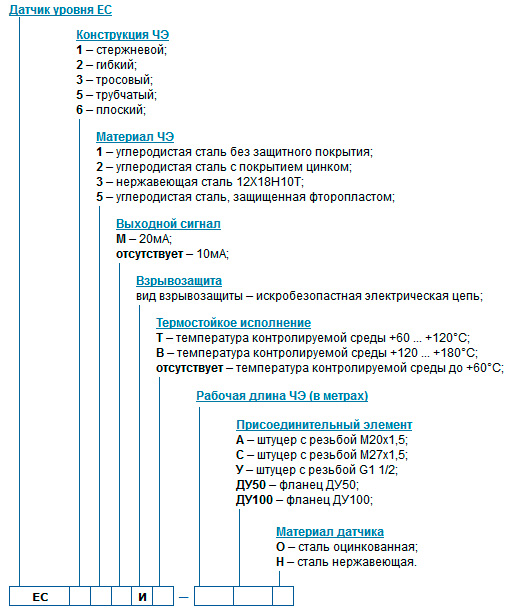

Пример обозначения при заказе:

датчик уровня ЕС 13И – 0,5УН

Опросный лист
