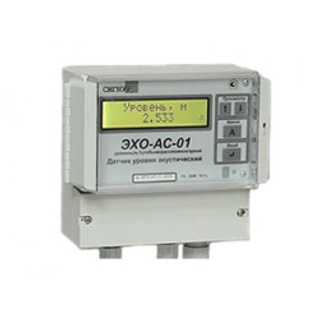

ЭХО-АС-01 датчик уровня ультразвуковой

Преденазначен  для  бесконтактного    автоматического дистанционного   измерения   уровня   жидких   сред,   в   том   числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих и кусковых материалов с диаметром гранул и  кусков от 5 до 300 мм,  при температуре контролируемой среды от минус 30  до  плюс 80 °С.

Область применения - объекты   АЭС и объекты других отраслей    промышленности.

Преденазначен  для  бесконтактного    автоматического дистанционного   измерения   уровня   жидких   сред,   в   том   числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих и кусковых материалов с диаметром гранул и  кусков от 5 до 300 мм,  при температуре контролируемой среды от минус 30  до  плюс 80 °С.

Область применения - объекты   АЭС и объекты других отраслей    промышленности.

Принцип действия датчика основан на акустической локации уровня звуковыми импульсами, проходящими через газовую среду, и   на  явлении  отражения  этих  импульсов  от  границы  раздела «газ - контролируемая среда».

Мерой уровня является время распространения звуковых колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника.

Датчик состоит  из  преобразователя   первичного   акустического,   имеющего   типы   АП-61, АП-11, АП-13 (в дальнейшем - АП) и блока измерительного БИ-1-1 (в  дальнейшем  -  БИ),  и  выпускается  в пылеводозащищенном исполнении.

АП-61,  АП-11 и АП-13 выпускаются в пылеводозащищенном исполнении IP64, а БИ - в исполнении     IP-65 по ГОСТ 14254-80.

Основной выходной сигнал датчика уровня - показания жидкокристаллического дисплея. Датчик уровня может  иметь дополнительные выходные сигналы (гальванически отделенные):

  1. электрический выходной сигнал   постоянного   тока   0-20, или   4-20, или  0-5   мА   по  ГОСТ 26.011-80, определяющий прямо пропорциональную зависимость от измеряемого уровня;
  2. релейные выходные сигналы (одну, две или три пары "сухих" контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней с нагрузочной способностью 100 В, 80 мА;
  3. вывод информации на компьютер через встроенный стандартный интерфейс    RS-232 (RS-485).

На жидкокристаллическом дисплее также отображается следующая информация:

1) текущие значения  измеряемых  величин:

- уровня в процентах и метрах;

                - объема контролируемого вещества в резервуаре (по заказу);

                - расстояния до объекта;

2) содержимое архивов;

3) диагностические сообщения;

  1. текущие дата и время.

Управление отображением осуществляется нажатием кнопок "Просмотр", "Архив" и "Ввод", расположенным на передней панели прибора.

Датчик не предназначен для контроля следующих сред:

  1. мелкодисперсных (например, муки, цемента и т.п.);
  2. пористых гранулированных (например, керамзита);
  3. пенящихся жидкостей с толщиной пены выше 40 мм, если нельзя установить в резервуаре волноводную трубу для АП из-за конструктивных особенностей резервуара или из-за свойств контролируемой жидкости (налипание, кристаллизация, выпадение осадка).

Характеристики

Значения

Основная погрешность датчика уровнемера, %

 1

Выходной сигнал уровнемера, мА

 0 – 5; 4 – 20; 0-20,

Напряжение питания уровнемера, В

 220

Диапазоны измерения уровнемера, м

(0 – 0,1) – (0 - 20)

Стандартная комплектация:

Датчик состоит из одного АП ( АП-61, или АП-11, или АП-13, или АП-61В) и одного БИ.

Соединительный  кабель в комплект поставки не входит.

Длина соединительного кабеля между АП и БИ не должна превышать 200 м. По специальному заказу датчик может быть адаптирован к кабелю длиной до 300 м.

Тип кабеля -  любой экранированный кабель с количеством жил не менее пяти (например, КУПВ ГОСТ 18404.3-73)

Пример записи обозначения датчика уровня ЭХО-АС-01 с диапазоном измерения 2,5 м, избыточным давлением 0,  токовым выходом, акустическим преобразователем АП-11, интерфейсом RS-232 и двумя уставками сигнализации при заказе и в документации другой продукции, в которой он может быть применен:

"Датчик уровня ЭХО-АС-01-2,5-0- мА-АП-11—RS232- 2уст.  ТУ 4214-009-18623641-01".

Опросный лист на ЭХО-АС-01
