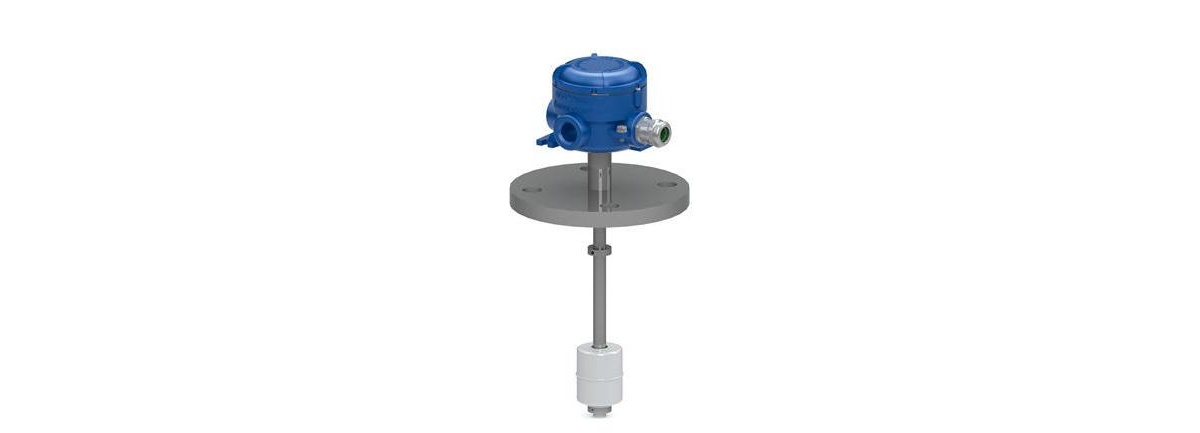

LLT-RS датчик уровня поплавковый потенциометрический

Предназначен для непрерывного контроля уровня жидкости в закрытых или открытых резервуарах, аппаратах и ​​ёмкостях, работающих под атмосферным или избыточным давлением как на месте, так и удаленно через систему РСУ.

Подходит для измерения верхнего уровня и / или уровня раздела сред, а благодаря принципу работы поплавковые потенциометрические ДАТЧИКИ LLT-RS могут применяться вне зависимости от таких факторов как:

  • Диэлектрическая постоянная среды
  • наличие пены
  • Неровная поверхность измеряемого продукта (зеркало жидкости)
  • Наличие турбулентоности / завихрений / пузырей
  • Материал и геометрия патрубков (ёмкости)
  • Образование конденсационных капель

Предназначен для непрерывного контроля уровня жидкости в закрытых или открытых резервуарах, аппаратах и ​​ёмкостях, работающих под атмосферным или избыточным давлением как на месте, так и удаленно через систему РСУ.

Подходит для измерения верхнего уровня и / или уровня раздела сред, а благодаря принципу работы поплавковые потенциометрические ДАТЧИКИ LLT-RS могут применяться вне зависимости от таких факторов как:

  • Диэлектрическая постоянная среды
  • наличие пены
  • Неровная поверхность измеряемого продукта (зеркало жидкости)
  • Наличие турбулентоности / завихрений / пузырей
  • Материал и геометрия патрубков (ёмкости)
  • Образование конденсационных капель

Датчик состоит из цепочки магниточувствительных элементов (герконов) и сопротивлений, размещенных на печатной плате. Плата помещена в направляющий зонд, выполненный из устойчивого к измеряемой среде материала. В зависимости от требований точности измерения имеются различные растры (расстояние между элементами): 5 мм; 10 мм или 15 мм. Магнитное поле поплавка переключает герконы и цепь работает по схеме трёхпроводного потенциометра. Сопротивление цепи пропорционально высоте уровня жидкости. Через встроенный или внешний преобразователь этот сигнал преобразуется в двухпроводный токовый сигнал 4 ... 20 мА, 4 ... либо 20 мА + HART, либо цифровые сигналы PROFIBUS PA или Foundation Fieldbus.

Характеристики

Значения

Температура измеряемой среды

От -60 до +125 ° C (NT)

От -100 до +85 ° C (LT)

От -60 до +250 ° C (HT)

Температура окружающей среды

от -60 ° C до + 85 ° C (для электронного блока)

Погрешность, мм

± 5 / ± 10 / ± 15

материал зонда

V, L, S

диаметр зонда

12, 14

Диапазон измерения

До 6000 мм

Выходной сигнал датчика

Потенциометрический

Выходной сигнал встроенного преобразователя

4-20 мА
4-20 мА HART ® / SIL 2
Profibus PA
Foundation Fieldbus

наличие дисплея

Опционально

Класс защиты, IP:

54-68

Взрывозащита:

Общепромышленное
0EX Ia IIC T6 ... T1 Ga

1EX d IIC T6 ... T1 Gb
