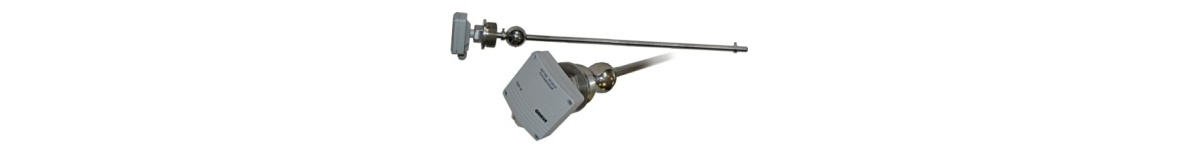

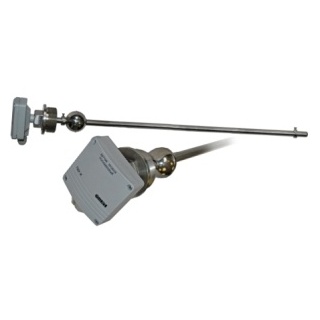

ПДУ-И уровнемер магнитный поплавковый

Предназначены для непрерывного измерения уровня жидкости и преобразования его в унифицированный сигнал постоянного тока стандарта 4 – 20 мА.  Используются в составе систем контроля и регулирования уровня жидкости (воды, водных растворов и иных жидких сред, в том числе и агрессивных, за исключением коррозионноактивных по отношению к материалу датчиков) в различных резервуарах. Датчики изготавливаются из коррозионностойкой стали 12Х18Н10Т.

Предназначены для непрерывного измерения уровня жидкости и преобразования его в унифицированный сигнал постоянного тока стандарта 4 – 20 мА.  Используются в составе систем контроля и регулирования уровня жидкости (воды, водных растворов и иных жидких сред, в том числе и агрессивных, за исключением коррозионноактивных по отношению к материалу датчиков) в различных резервуарах. Датчики изготавливаются из коррозионностойкой стали 12Х18Н10Т.

Существует несколько исполнений уровнемера отличающихся диапазоном измерения уровня от 250 до 3000мм.

Уровнемер конструктивно состоит из измерительного стержня и магнитного поплавка, перемещающегося вдоль стержня. Внутри стержня установлены герконы с шагом 1 геркон на 10 мм длины. При изменении вертикального положения поплавка вдоль чувствительного стержня в результате подъема или спада уровня жидкости изменяется выходное сопротивление датчика, которое обрабатывается измерительной схемой и преобразуется в аналоговый токовый сигнал 4…20 мА. Таким образом, выходной сигнал аналогового уровнемера прямо пропорционален уровню жидкости. В качестве чувствительного элемента в датчиках используются магниточувствительные герконы в герметичных пластиковых корпусах.



Характеристики

Значения

Электрические параметры

Схема подключения

Двухпроводная

Род питающего тока

Постоянный

Напряжение питания, В

10…36

Выходной сигнал, мА

4…20

Потребляемая мощность, Вт, не более

1

Сопротивление нагрузки, Ом, не более

определяется по формуле: (U – 8)·50,
где U – напряжение питания, В

Метрологические характеристики

Диапазон измерений уровня, мм

от 0 до 250...3000
(в зависимости от исполнения)

Дискретность измерения уровня (разрешающая
способность), мм

10

Погрешность измерения уровня, мм

±(10 + 0,01·L ),
где L – диапазон измерений уровня

Дополнительная погрешность измерения от температуры,
% на 10 °С, не более

0,2

Конструктивные параметры

Расположение оси крепежного отверстия датчика в
резервуаре

Вертикально

Типоразмер присоединительной резьбы

G2

Размер «под ключ», мм

36

Диаметр наружной оболочки соединительного кабеля, мм

4...8

Сечение соединительных проводов, мм2

0,2…2

Материал рабочей части датчика

Сталь 12Х18Н10Т

Степень защиты по ГОСТ 14254

IP65

Условия эксплуатации



Температура окружающей среды, С

от минус 40 до +85

Температура рабочей среды, С

от минус 60 до +125

Давление рабочей среды не более, МПа

4

Плотность рабочей среды не менее, г/см3

0,65



Вес уровнемера

Наименование

Длина L, мм

Масса, кг

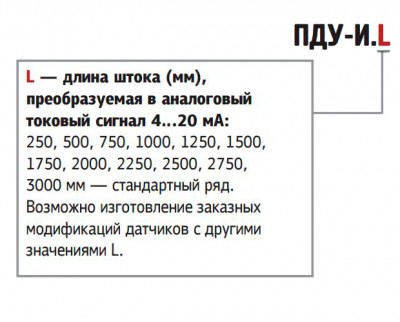

ПДУ-И.250

250

1,3

ПДУ-И.500

500

1,5

ПДУ-И.750

750

1,7

ПДУ-И.1000

1000

1,9

ПДУ-И.1250

1250

2,1

ПДУ-И.1500

1500

2,3

ПДУ-И.1750

1750

2,5

ПДУ-И.2000

2000

2,7

ПДУ-И.2250

2250

2,9

ПДУ-И.2500

2500

3,1

ПДУ-И.2750

2750

3,3

ПДУ-И.3000

3000

3,5

Стандарная комплектация:

  1. Датчик ПДУ-И – 1 шт.
  2. Паспорт – 1 экз.
  3. Руководство по эксплуатации – 1 экз.
  4. Гарантийный талон – 1 экз.

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия. Полная комплектность указывается в паспорте на прибор.
