ПМП-119 / ПМП-120 датчик уровня поплавковый
Предназначены для индикации относительного заполнения резервуара.
- Датчики-индикаторы уровня ПМП-119 (см. рисунок 1).

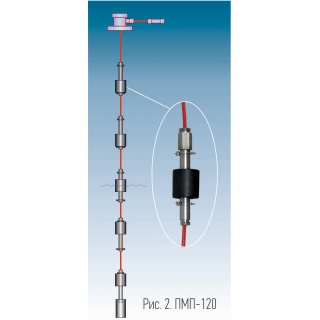

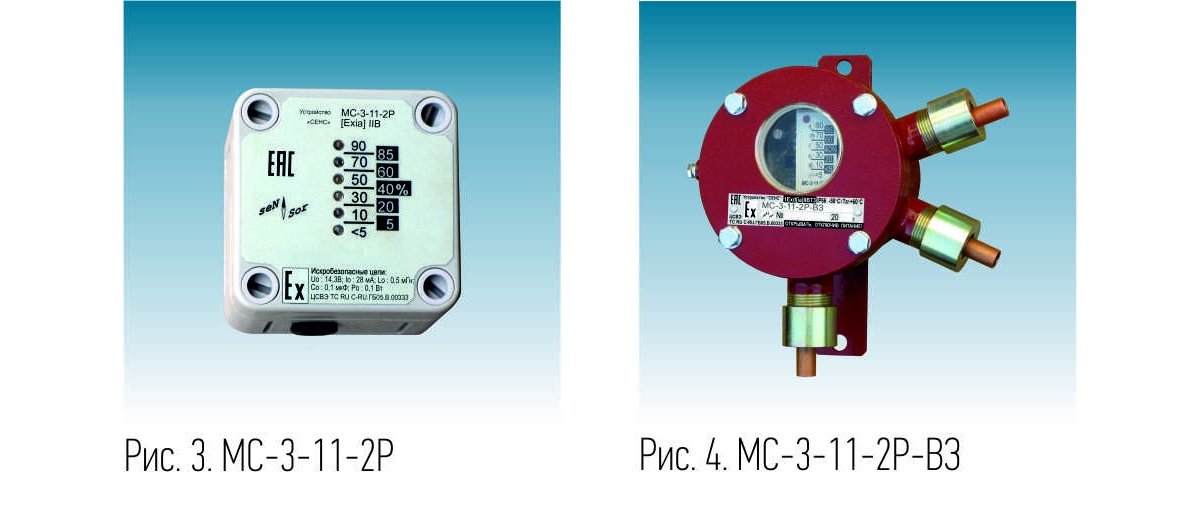

- ПМП-120 (см. рисунок 2) в комплекте с сигнализатором МС-3-11-2Р (см. рисунок 3) или МС-3-11-2Р-ВЗ (см. рисунок 4).
Сигнализаторы оснащены релейными выходами, срабатывающими при достижении нижнего и верхнего контрольных уровней, которые могут использоваться в системах автоматики.
|
№
|
Параметр
|
Значение параметра преобразователя |
|||
|
ПМП-119 |
ПМП-120 |
МС-3-11-2Р |
МС-3-11-2Р-ВЗ |
||
|
1 |
Напряжение питания/мощность потребляемая |
- |
- |
220 В+-15%, 50 Гц+-5%/4Вт |
|
|
2 |
Длина направляющей, не более, мм |
6000 |
30000 |
- |
- |
|
3 |
Погрешность переключения по уровням, мм. |
± 5 |
± 10 |
- |
- |
|
4 |
Нагрузочные параметры контактов реле - коммутируемое напряжение, В - коммутируемый ток, мА - коммутируемая мощность, ВА |
- |
не более 250 не более 5 не более 100 |
||
|
5 |
Длина линии связи, не более м |
|
500 |
||
|
6 |
Диапазон температур контролируемой среды, °С |
-50...+60 |
-50...+60 |
- |
- |
|
7 |
Диапазон температур окружающей среды, °С |
-50...+60 |
-50...+60 |
10...40 |
-50...60 |
|
8 |
Максимально допустимое рабочее давление среды в контролируемом резервуаре, МПа |
2,5 |
- |
- |
- |
|
9 |
Степень защиты от воды и пыли по ГОСТ 14254 |
IP66 |
зонды - IP68 соединительная муфта - IP67 |
IP40 |
IP66 |
|
10 |
Климатическое исполнение по ГОСТ 15150 |
УХЛ1*, (в диапазоне -50...+60) |
- |
- |
|
|
11 |
Маркировка взрывозащиты |
Ga/Gb Ex d IIВ ТЗ / 0ExiaIIBT6 |
0ExiaIIBT6 |
[Exia]IIB |
1Exd[ia]IIBT3 |
|
12 |
Срок службы, лет |
10 |
15 |
||
ПМП-119-А-Б-В-Г-Д-Е-Ж
ПМП-120-А-Б-В-Д-Е-Ж
|
№ |
Наименование |
Варианты |
Код |
|---|---|---|---|
|
А
|
Исполнение элементов корпуса |
Сталь 09Г2С с покрытием |
-1) |
|
Сталь 12Х18Н10Т |
НЖ |
||
|
Б
|
Тип кабельных вводов, наличие устройств крепления защитных оболочек |
Один кабельный ввод D12 |
- |
|
D12 с комплектом монтажных частей в соответствии с разделом «Кабельные вводы»
|
УКМ102) |
||
|
УКМ122) |
|||
|
УКБК15 |
|||
|
УК162) |
|||
|
Кабельный ввод D18 (только для ПМП-120) |
D18 |
||
|
В |
Тип устройства крепления |
В соответствии с разделом «Типы крепления датчиков, уровнемеров». По умолчанию - М27 |
|
|
Г |
Положение на резервуаре (только для ПМП-119) |
Крепление на верхней поверхности резервуара |
- |
|
Крепление на нижней поверхности резервуара |
INV |
||
|
Д |
Высота (диаметр) резервуара |
-Н... (высота) или -D... (диаметр)3) |
|
|
Е |
Высота горловины резервуара |
-h...З) |
|
|
Ж
|
Вид шкалы |
Линейная шкала с диапазоном 5-90% от Н(D) |
(5-90)% |
|
Линейная шкала с диапазоном <5-95% от H(D) |
(<5-95)% |
||
|
Линейная шкала с диапазоном 5-95% от Н(D) |
(5-95)% |
||
|
Линейная шкала с диапазоном min - max |
(min- max)% |
||
|
Линейная шкала с диапазоном min - max |
min- max |
||
|
Заказная шкала (с приложенным эскизом) |
шкала заказная |
||
Примечания
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) Только для ПМП-119;
3) Вместо «…» указывается величина в мм.
МС-3-2Р-11-А-Б-В
|
№ |
Наименование |
Варианты |
Код |
|---|---|---|---|
|
А |
Тип выбранной шкалы
|
В соответствии с руководством по эксплуатации |
|
|
Б |
Исполнение сигнализатора
|
Обычное исполнение |
- 1) |
|
Обычное исполнение для крепления на DIN-рейку |
DIN2) |
||
|
Взрывозащищенное исполнение |
ВЗ2) |
||
|
В
|
Тип кабельных вводов, наличие устройств крепления защитных оболочек для исполнения «ВЗ» (в соответствии с разделом «Кабельные вводы»)
|
Кабельные вводы без устройств крепления |
— |
|
Устройства крепления для кабельных вводов D12
|
УКМ10 |
||
|
УКМ12 |
|||
|
УКБК15 |
|||
|
УК16 |
|||
|
Кабельные вводы D18 |
D18 |
||
Примечания
1) Прочерк в столбце «Код» означает отсутствие обозначения;
2) «DIN» и «ВЗ» - взаимоисключающие исполнения;
