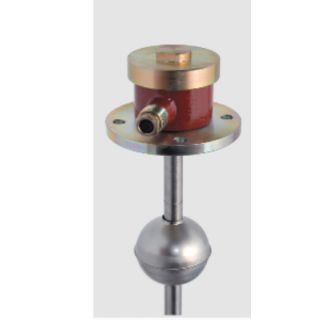

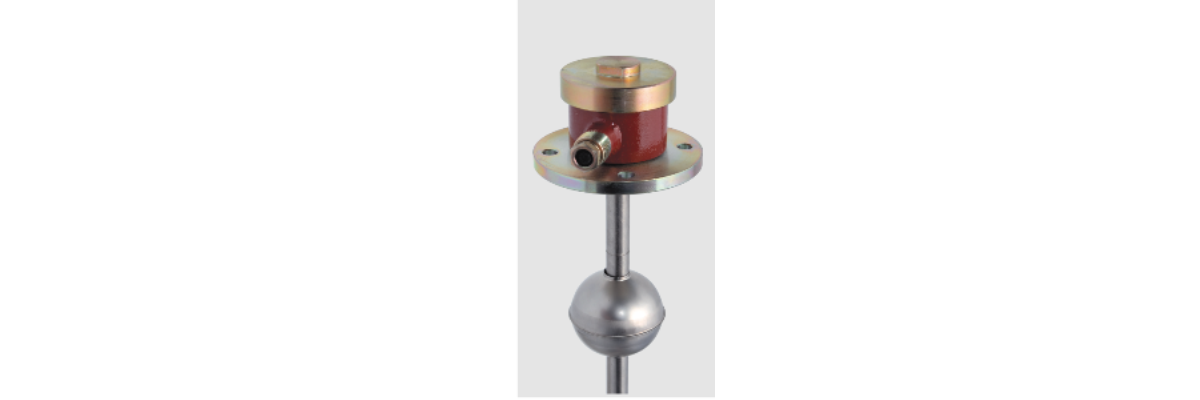

ПМП-062 уровнемер поплавковый с аналоговым выходом

Предназначены для измерения уровня жидкости в стационарных и передвижных резервуарах и его преобразования в токовый сигнал 4 – 20 мА. Уровнемер может применяться в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.

Предназначены для измерения уровня жидкости в стационарных и передвижных резервуарах и его преобразования в токовый сигнал 4 – 20 мА. Уровнемер может применяться в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.

Измерение уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на чувствительные элементы - герконы. Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд с определенным интервалом и соединением их через резисторы R по схеме резистивного делителя напряжения. Линейность измерения обеспечивается одинаковыми номиналами резисторов, имеющих одинаковый температурный коэффициент сопротивления.
В корпусе ПМП-062 находится электронная плата преобразования уровня в токовый сигнал, на которой расположены винтовые клеммные зажимы для присоединения кабеля и подстроечные резисторы "4 мА" и "20 мА".



Характеристки

Значение

Длина направляющей, мм:

150… 6000

Верхний неизмеряемый уровень, мм, не менее

50

Схема подключения

двухпроводная

Напряжение питания (Uп), В

15… 42

Выходной сигнал, мА

4… 20

Защита от обратной полярности напряжения

есть

Ограничение выходного тока

40 мА

Максимальная нагрузка, Ом

Rнmax<[Uп(В)-15]/0,02

Основная погрешность (нелинейность) -γ,%

0,2 (при амплитуде пульсаций Uп не более 0,5 В)

Температурная погрешность — γ,%/10°С

0,2

Параметры выхода «сухих» контактов

— коммутируемое напряжение, В: 0,05… 180;
— коммутируемый ток, А, не более: 0,5;
— коммутируемая мощность, Вт, не более: 9 (применение реле в качестве нагрузки не допускается).

Давление среды

определяется типом поплавка

Диапазон температур измеряемой среды, °С

— 50… + 80 (допускается до 150°С для ПМП-062-ht)

Диапазон температур окр. среды, °С

-50… +80.

Маркировка взрывозащиты:

1ЕxdIIBT3

Климатическое исполнение

УХЛ1, М

Степень защиты по ГОСТ 14254

IP66

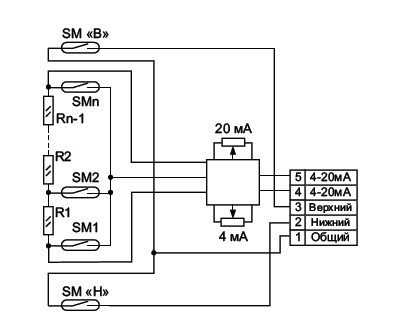

Электрическая схема

Длина направляющей ПМП (L) и величина верхнего неизмеряемого уровня (h) выполняются по заказу.
К переменным данным также относятся:

  • Тип крепления — фланцевый, резьбовой
  • Тип поплавка (определяется измеряемой средой)
  • Наличие устройства крепления защитной оболочки кабеля

Уровнемер ПМП-062 может иметь следующие исполнения:

ПМП-062-НВ   оснащен отдельными сигнальными контактами («сухие» контакты геркона). Контакты по умолчанию —  нормально-разомкнутые  (НР), по заказу —  нормально-замкнутые  (НЗ). Расположены на предельных уровнях (рис. 3): нижнем (Н) и верхнем (В). Как вариант исполнения ПМП могут иметь по одному сигнальному контакту: нижнему ( ПМП-062-Н ) или верхнему ( ПМП-062-В ).

ПМП-062-W — вариант исполнения ПМП в двух оболочках. Данное исполнение позволяет извлекать чувствительный элемент во внутренней оболочке(труба Ø16) из резервуара без разгерметизации резервуара. Внешняя оболочка (труба Ø20) с поплавком остается в резервуаре.

Применяется для резервуаров, работающих под давлением, и резервуаров хранения ядовитых жидкостей,  т. к. позволяет проще и безопаснее проводить замену, поверку, ремонт преобразователя.

ПМП-062-фланец… НЖ — отличается тем, что части ПМП, посредством которых осуществляется его крепление (фланец, резьбовой штуцер), выполнены из коррозионностойкой стали 12×18Н10Т.
ПМП-062-НЖ-фланец… — корпус, крышка, кабельный ввод (части, подверженные воздействию окружающей среды) выполнены из стали 12×18Н10Т.
ПМП-062-Ф и ПМП-062-ПФ — направляющая ПМП защищена трубкой:  ПМП-062-Ф  — фторопластовой(ПВДФ),  ПМП-062-ПФ  — полиэтиленовой. Ограничительные кольца (стопоры) выполнены из фторопласта. Поверхности деталей крепления ПМП (фланца, резьбы) также выполнены из фторопласта. Жидкая и газовая среда внутри резервуара контактирует только данными материалами ПМП.
ПМП-062-ht  применяется для измерения уровня сред с температурой > 80 °C . Корпус возвышается над резервуаром на высоту отступа ht… (рис. 5), чем обеспечивается охлаждение электронной схемы, расположенной в корпусе. Применяются теплостойкие материалы и теплоизоляция электронной платы.
ПМП-062-Вт60 — вариант для автоцистерн, имеет повышенную вибропрочность благодаря наличию специальной втулки, высотой 60 мм (рис. 6).
ПМП-062-INV осуществляет преобразование уровня жидкости в  линейно-убывающий  токовый сигнал 20 -4 мА. Обычно применяется для крепления на нижней стенке резервуара (рис. 7), при этом фактически сигнал будет линейно-возрастающим.









.
