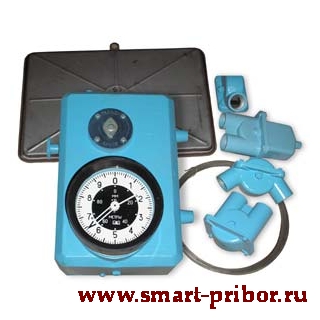

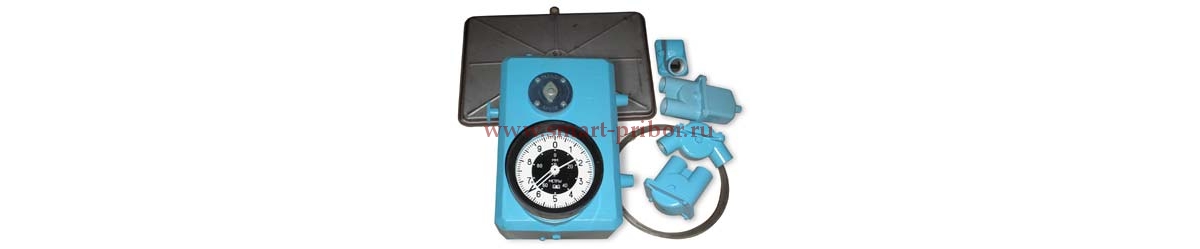

УДУ-10 уровнемер поплавковый
Предназначены для контроля (измерений) уровня нефти, нефтепродуктов и других жидкостей, параметры которых соответствуют указанным в технических характеристиках, в различных резервуарах, ёмкостях и технологических аппаратах.
Используется для следующих типов резервуаров: наземного горизонтального и вертикального; заглубленного подземного; с понтоном, с плавающей крышей.
Технические характеристики
Стационарные поплавковые уровнемеры с пружинным уравновешиванием с местным отсчётом показаний.
Принцип действия основан на передаче величины вертикального перемещения поплавка с помощью стальной ленты на счетчик барабанного типа, установленного в смотровой коробке блока.
Показания счетчика соответствуют уровню нефтепродукта в резервуаре.
Для герметизации ленту пропускают через угловые коробки.
Исполнение уровнемеров уду 10 по устойчивости к механическим воздействиям — ударопрочное по ГОСТ 12997.
|
Наименование |
Значение |
|
Диапазон измерения, м |
от 0 до 20 |
|
Основная погрешность при температуре 20+5°С, мм |
+4 |
|
Диапазон плотности измеряемой жидкости, кг/м3 |
от 700 до 1200 |
|
Вязкость |
не ограничивается (при отсутствии застывания продукта на элементах конструкции уровнемера) |
|
Пределы температур измерений, °С |
от -50 до +100 |
|
Материал поплавка |
сталь 12Х18Н9Т |
|
Масса не более, кг |
24,8 |
|
Число оборотов выходного вала уровнемера на 1 метре измерения |
5 |
